室外给水系统

（一）给水系统
1.室外给水系统
（1）室外给水系统组成。
1）取水构筑物。用以从选定的水源（包括地下水源和地表水源）取水。
2）水处理构筑物。是将取来的原水进行处理，使其符合用户对水质的要求。
3）泵站。用以将所需水量提升到要求的高度，可分为抽取原水的一级泵站、输送清水的二级泵站和设于管网中的加压泵站。
4）输水管渠和管网。
输水管是将原水输送到水厂的管渠，当输水距离10km以上时为长距离输送管道；配水管网则是将处理后的水配送到各个给水区的用户。
5）调节构筑物。
它包括离地水池、水塔、清水池等。用以贮存和调节水量，高地水池和水塔兼有保证水压的作用。
（2）室外给水管网安装。

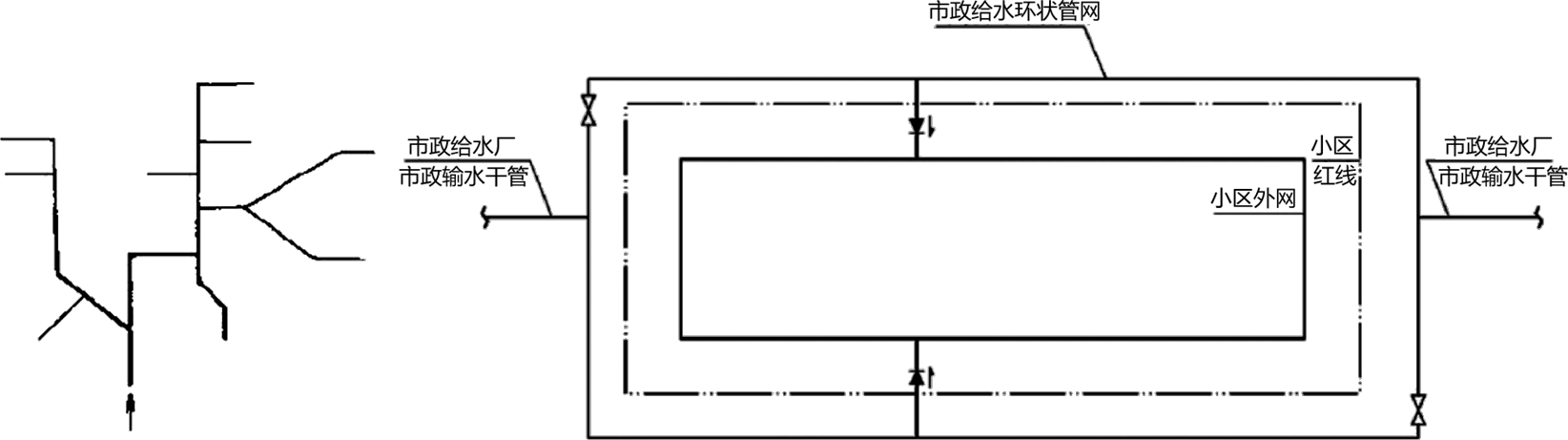

1）给水管网布置形式。
给水管网有树状网和环状网两种形式。树状管网是从水厂泵站或水塔到用户的管线布置成树枝状，只是一个方向供水。供水可靠性较差，投资省。环状网中的干管前后贯通，连接成环状，供水可靠性好，适用于供水不允许中断的地区。
2）给水管网管材选用和敷设方式。
给水管道一般采用埋地铺设，应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时管顶的覆土厚度不得小于500mm，穿越道路部位的埋深不得小于700mm。通常沿道路或平行于建筑物铺设，给水管网上设置阀门和阀门井。
2.室内给水系统
（1）室内给水系统组成
室内给水系统由引入管（进户管）、水表节点、管道系统（干管、立管、支管）、给水附件（阀门、过滤、减压孔板）等组成。当室外管网水压不足时，还需要设置加压贮水设备（水泵、水箱、贮水池、气压给水装置等）、用水设备。

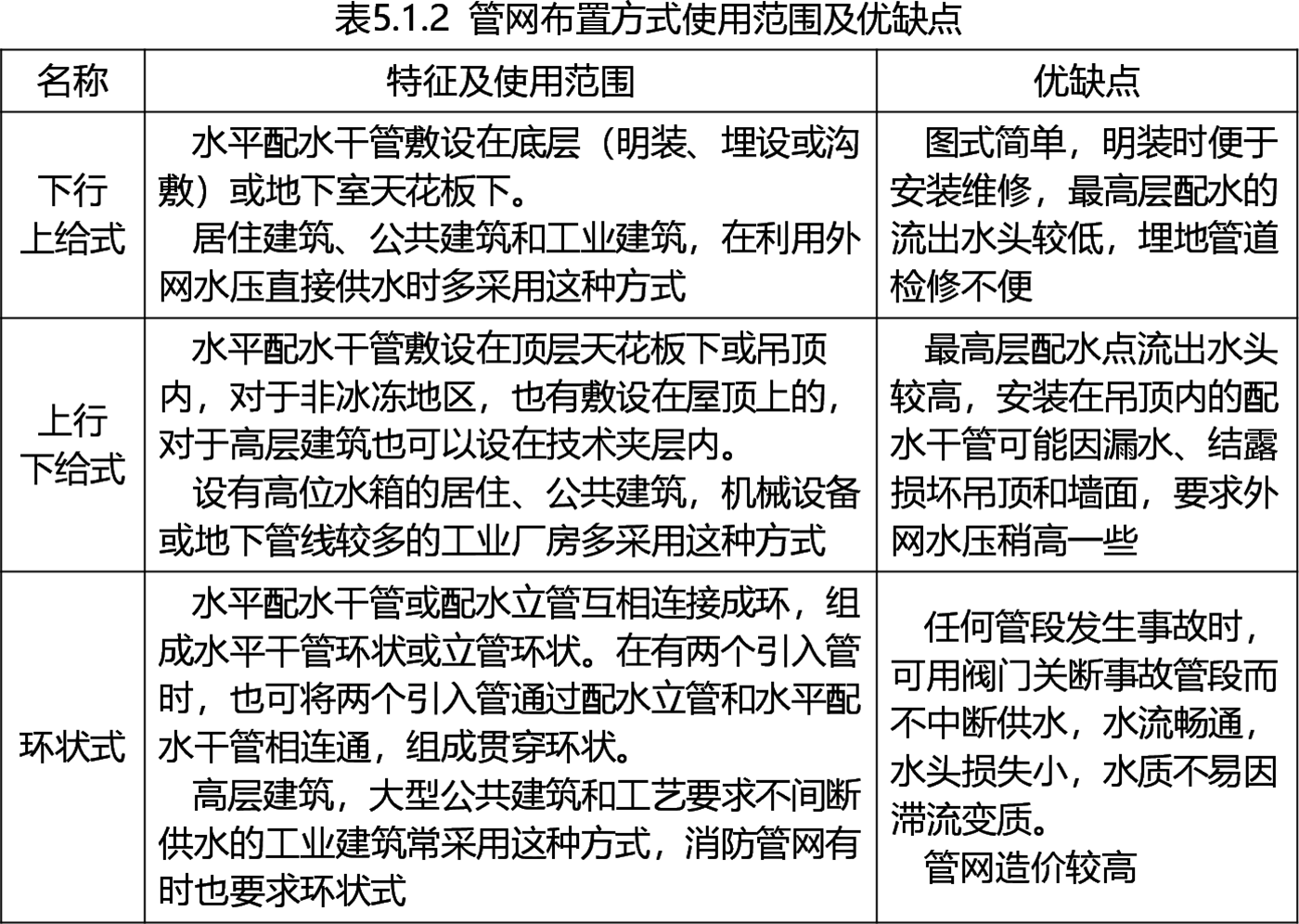

（2）给水管网的布置方式。
给水系统按给水管网的敷设方式不同，可以布置成下行上给式、上行下给式和环状供水式三种管网方式。
3.室内给水系统安装。
（1）给水管道管材的选用及连接。
1）钢管。有低压流体输送用镀锌钢管和无缝钢管。管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
无缝钢管承压能力较强，常用连接方式为焊接和法兰连接。
2）给水铸铁管

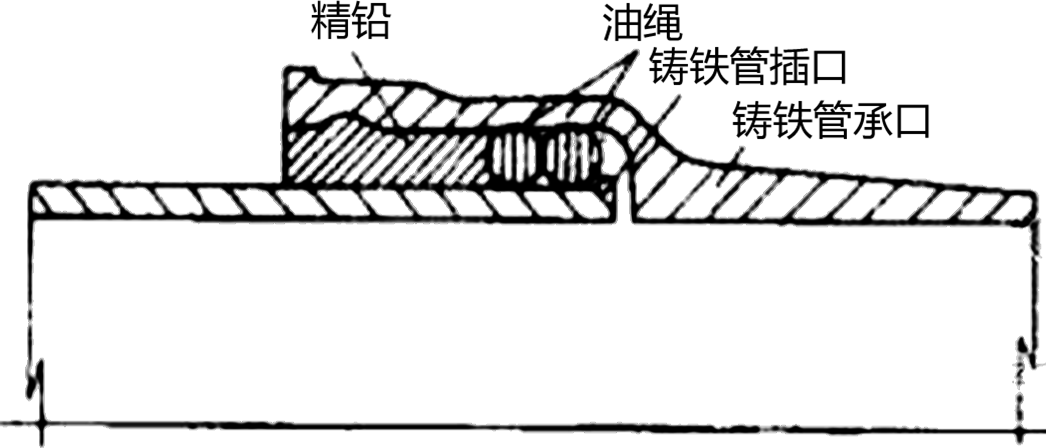

①给水铸铁管。给水铸铁管具有耐腐蚀、寿命长的优点，但是管壁厚、质脆、强度较钢管差，多用于DN≥75mm的给水管道中，尤其适用于埋地铺设。给水铸铁管采用承插连接，在交通要道等振动较大的地段采用青铅接口。
②球墨铸铁管。近年来在大型的高层建筑中，将球墨铸铁管设计为总立管，应用于室内给水系统。球墨铸铁管较普通铸铁管壁薄、强度高。球墨铸铁管采用橡胶圈机械式接口或承插接口，也可以采用螺纹法兰连接的方式。
球墨铸铁管也常用于室外给水系统。如北京城区内规定生活区室外埋地给水管道若用铸铁管材质，必须采用球墨铸铁管。
3）给水塑料管。
（2）室内给水管道安装。
给水管道的安装顺序应按引入管、水平干管、立管安装、水平支管安装，亦即按给水的水流方向安装。
1）引入管的敷设。环状管网和枝状管网应有2条或2条以上引入管，或采用贮水池或增设第二水源。
每条引入管上应装设阀门和水表、止回阀。
当生活和消防共用给水系统，且只有一条引入管时，应绕水表旁设旁通管，旁通管上设阀门。
2）干管安装。给水管与其它管道共架或同沟敷设时，给水管应敷设在排水管、冷冻水管上面或热水管、蒸汽管下面。
（3）管道防护及水压试验。
1）管道防腐。埋地的钢管、铸铁管一般采用涂刷热沥青绝缘防腐，在安装过程中某些未经防腐的接头处也应在安装后进行以上防腐处理.
2）管道防冻、防结露。常用绝热层材料有聚氨酯、岩棉、毛毡等。保护层可用玻璃丝布包扎，薄金属板铆接等方法进行保护。管道防冻防结露应在水压试验合格后进行。
3）水压试验。
室内给水管道试验压力为工作压力的1.5倍，但不得小于0.6MPa。
4）管道冲洗、消毒。
生活给水系统管道在交付使用之前必须进行冲洗和消毒。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。
冲洗前，节流阀、止回阀阀芯和报警阀等应拆除，已安装的孔板、喷嘴、滤网等装置也应拆下保管好，待冲洗后及时复位。
饮用水管道在使用前用每升水中含20～30mg游离氯的水灌满管道进行消毒，水在管道中停留24h以上。
（4）给水附件设置及安装。
常用的给水附件有水表、阀门、止回阀、减压阀、倒流防止器等。
4.室内排水管道管材选用与连接形式
敷设在高层建筑室内的塑料排水管道管径大于或等于110mm时，应在下列位置设置阻火圈：
①明敷立管穿越楼层的贯穿部位；
②横管穿越防火分区的隔墙和防火墙的两侧；
③横管穿越管道井井壁或管窿围护墙体的贯穿部位外侧。
5.室内排水管道安装
室内排水管道一般按排出管、立管、通气管、支管和卫生器具的顺序安装。

（一）热源
a．水平式地源热泵。适合于制冷供暧面积较小的建筑物，如别墅和小型单体楼。
b．垂直式地源热泵。适合于制冷供暖面积较大的建筑物，周围有一定的空地，如别墅和写字楼等。
（二）热网的组成和分类
1）枝状管网。呈树枝状布置的管网，是热水管网最普遍采用的形式。布置简单，基建投资少，运行管理方便。
2）环状管网。当输配干线某处出现事故时，可以断开故障段后，通过环状管网由另一方向保证供热。环状管网投资大，运行管理复杂，管网要有较高的自动控制措施。
3）辐射管网。是从热源内的集配器上引出多根管道将介质送往各管网。管网控制方便，可实现分片供热，但投资和材料耗量大，比较适用于面积较小、厂房密集的小型工厂。
（三）采暖系统的组成与分类
1）局部采暖系统：作用于分散平房或独立别墅（独立小楼）的采暖系统。
2）集中采暖系统：作用于一栋或几栋建筑物的采暖系统。
3）区域供暖系统：作用于群楼、住宅小区等大面积供暖的采暖系统。
（四）常见采暖系统形式和特点
1.热风采暖系统。热风采暖适用于耗热量大的建筑物，间歇使用的房间和有防火防爆要求的车间。具有热惰性小、升温快、设备简单、投资省等优点。采暖管辐射形式：平行排管、蛇形排管、蛇形盘管。
2.低温热水地板辐射采暖系统。有平行排管、蛇形排管、蛇形盘管三种敷设形式。具有节能、舒适性强、能实现“按户计量、分室调温”、不占用室内空间等特点。
3.分户热计量采暖系统
分户水平单管系统。
水平支路长度限于一个住户之内，能够分户计量和调节供热量，可分室改变供热量，满足不同的温度要求。
分户水平双管系统。该系统一个住户内的各组散热器并联，可实现分房间温度控制。
分户水平单双管系统。
可用于面积较大的户型以及跃层式建筑。
分户水平放射式系统。
又称“章鱼式”。在每户的供热管道入口设小型分水器和集水器，各组散热器并联。适用于多层住宅多个用户的分户热计量系统。
（五）采暖系统的主要设备和部件
1.水泵
常用的水泵有循环水泵、补水泵、混水泵、凝结水泵、中继泵等。
2.散热器
（1）散热器的分类及特点
按材质分类。散热器常用材质为铸铁、钢及铝。
（2）散热器的选用
当选用钢制、铝制、铜制散热器时，为降低内腐蚀，应对水质提出要求，一般钢制pH=10~12；铝制pH=5~8.5；铜制pH=7.5~10为适用值。
3.膨胀水箱
膨胀水箱有开式、闭式。开式膨胀水箱分圆形、方形，一般常用的为开式高位膨胀水箱，开式高位膨胀水箱适用于中小型低温水供暖系统，构造简单，但有空气进入供暖系统会腐蚀管道及散热器。闭式低位膨胀水箱为气压罐，不但能解决系统中水的膨胀问题，还起到为锅炉自动补水和系统稳压的作用，气压罐宜安装在锅炉房内。
（六）采暖管道和散热设备的安装
1.管材、管道连接及管道安装
（1）管材和管道的连接。室外采暖管道采用无缝钢管和钢板卷焊管，室内采暖管道常采用普通焊接钢管或无缝钢管，常用的地板采暖管主要有交联聚乙烯（PE-X）管、交联铝塑复合（XPAP）管、聚丁烯（PB）管、无规共聚丙烯（PP-R）管。
（2）管道安装要求。
1）采暖管道的安装，管径大于32mm宜采用焊接或法兰连接。
2）在同一房间内，安装同类型的采暖设备及管道配件，除特殊要求者外，应安装在同一高度上。
3）管道从门窗或其他洞口、梁柱、墙垛等部位绕过，转角处如果高于或低于管道水平走向，在其最高点或最低点应分别安装排气或泄水装置。
4）管道穿过墙或楼板，应设置填料套管。安装在内墙壁和楼板的套管，套管直径比管道大两号为宜；穿外墙或基础时，应加设防水套管。套管直径比管道直径大两号为宜。管道穿过厨房、卫生间等容易积水的房间楼板，应加设填料套管。
5）共用立管。

1.燃气输配系统
燃气输配系统主要由燃气输配管网、储配站、调压计量站、运行监控、数据采集系统等组成。
2.燃气输配管网
（1）燃气系统压力分级。
我国城镇燃气管道按燃气设计压力P （MPa）分为七级。
1）高压燃气管道A级：压力为2.5MPa<P≤4.0MPa;
2）高压燃气管道B级：压力为1.6MPa<P≤2.5MPa;
3）次高压燃气管道A级：压力为0.8MPa<P≤1.6MPa;.
4）次高压燃气管道B级：压力为0.4MPa< P≤0.8MPa;
5）中压燃气管道A级：压力为0.2MPa< P≤0.4MPa;
6）中压燃气管道B级：压力为0.01MPa<P≤0.2MPa;
7）低压燃气管道：压力为P<0.01MPa。
（2）输配管网形式：街道燃气管网、庭院燃气管网
街道燃气管网流程：街道高压管网（或次高压管网）一燃气调压站一街道中压管网一区域的燃气调压站一街道低压管网一庭院管网一接用户。
1）大城市，街道燃气管网布置成环状、枝状。
2）小城市（城镇），一般采用中-低压或低压燃气管网。
3）庭院燃气管网，指连接街道燃气管网利用户的建筑物前的户外管路。
3.燃气储配站
压送设备用来提高燃气压力或输送燃气，目前在中、低压两级系统中使用的压送设备有罗茨式鼓风机和往复式压送机。
3.室内燃气管道
（1）管材和管件的选用。
低压管道当管径DN≤50mm时，一般选用镀锌钢管，螺纹连接；当管径DN>50mm时，选用无缝钢管，焊接或法兰连接。
中压管道选用无缝钢管，焊接或法兰连接。
按安装位置选材：明装采用镀锌钢管，丝扣连接；埋地敷设采用无缝钢管，焊接。无缝钢管壁厚不得小于3mm；引入管壁厚不得小于3.5mm，公称直径不得小于40mm。
（2）室内燃气管道安装.燃气管道严禁敷设在易燃、易爆品的仓库、有腐蚀性介质的房间、配电间、变电室、电缆沟、暖气沟、烟道和进风道等部位。
1）燃气引入管安装。距建筑物外墙1m以内的地下管及套管内不许有接头；燃气引入管不得敷设在卧室、浴室、密闭地下室；居民用户的引入管应尽量直接引入厨房内，也可以由楼梯间引入，公共设施的引入管，应尽量直接引至安装燃气设备或燃气表的房间内。
2）燃气管道敷设高度（从地面到管道底部或管道保温层部）应符合下列要求：
①在有人行走的地方，敷设高度不应小于2.2m。
②在有车通行的地方，敷设高度不应小于4.5m。

1.说明
（1）给水管道室内外界限划分：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
（2）排水管道室内外界限划分：以出户第一个排水检查井为界。
（3）采暖管道室内外界限划分：以建筑物外墙皮1.5m为界，入口处设阀门者以阀门为界。
（4）燃气管道室内外界限划分：地下引入室内的管道以室内第一个阀门为界，地上引入室内的管道以墙外三通为界。
（5）管道热处理、无损探伤按工业管道工程相关项目列项。
（6）医疗气体管道及附件按工业管道工程相关项目列项。
2.给排水、采暖、燃气工程计量规则
（1）给排水、采暖、燃气管道
各类管道工程数量按设计图示管道中心线以长度计算，计量单位为“m”，管道工程量计算不扣除阀门、管件（包括减压器、疏水器、水表、伸缩器等组成安装）及附属构筑物所占长度；方形补偿器以其所占长度列入管道安装工程量。
室外管道碰头工程数量按设计图示以处计算，计量单位为“处”。
（2）支架及其他
管道支架、设备支架有两种计量单位“kg”和“套”。现场制作以“kg”计量；成品支架以“套”计量。
套管的计量按设计图示数量计算，以“个”计算。
（3）卫生器具。
1）成品卫生器具项目中的附件安装，主要指给水附件包括水嘴、阀门、喷头等，排水配件包括存水弯、排水栓、下水口等以及配备的连接管。
2）给、排水附（配）件是指独立安装的水嘴、地漏、地面扫出口等。
（4）供暖器具
铸铁散热器、钢制散热器和其他成品散热器等计量单位为“组”或“片”。
光排管散热器制作安装按设计图示排管长度计算，以“m”为计量单位。
地板辐射采暖的计量有两种，按设计图示采暖房间净面积以平方米计量；按设计图示管道长度以米计量。
暖风机与热媒集配装置计量单位为“台”或"个"计算。

2）给水铸铁管

①给水铸铁管。具有耐腐蚀、寿命长的优点，但是管壁厚、质脆、强度较钢管差，多用于DN≥75mm的给水管道中，尤其适用于埋地铺设。给水铸铁管采用承插连接，在交通要道等振动较大的地段采用青铅接口。

分页标识###

UPVC给水管宜采用承插式粘接、承插式弹性橡胶密封圈柔性连接和过渡性连接。

管外径D_e<63mm时，宜采用承插式粘接；

管外径D_e≥63mm时，宜采用承插式弹性橡胶密封圈柔性连接；

与其他金属管材、阀门、器具配件等连接时，采用过渡性连接，包括螺纹或法兰连接。

②聚丙烯给水管（PP）：适用于工作温度不大于70°C、系统工作压力不大于0.6MPa的给水系统。

PP管材及配件之间采用热熔连接。PP管与金属管件连接时，采用带金属嵌件的聚丙烯管件作为过渡，该管件与PP管采用热熔连接，与金属管采用丝扣连接。

③聚丁烯给水管（PB）：具有很好的耐久性、化学稳定性和可塑性，密度小、柔韧性好，用于压力管道时耐高温特性尤为突出（-30～100℃），耐蚀性好、可冷弯，使用、安装、维修方便，寿命长（可达50～100年）。用于输送生活用冷热水。

④其他塑料管：聚乙烯管（PE）适用于输送水温不超过40℃的给水系统；交联聚乙烯管（PE-X）适于输送水温为-20～90℃的给水系统。

4）其他管材。可用于室内给水系统的管材还有铜管(薄壁铜管、厚壁铜管)、不锈钢管(薄壁型、螺纹型)、复合管(铝塑复合管、PVC 衬里钢管、PE 衬里钢管)等。

与塑料管材相比，铜管和不锈钢管强度大，比塑料管材坚硬、韧性好，不宜裂缝，不宜折断，具有良好的抗冲击性能，延展性高，可制成薄壁管及配件，更适用于高层建筑给水和热水供应系统。

铜管连接可采用专用接头或焊接，当管径小于22mm 时宜采用承插或套管焊接，承口迎介质流向安装；当管径大于或等于22mm 时宜采用对口焊接。

分页标识###

（2）室内给水管道安装。

给水管道的安装顺序应按引入管、水平干管、立管安装、水平支管安装，亦即按给水的水流方向安装。

1）引入管的敷设。环状管网和枝状管网应有2条或2条以上引入管，或采用贮水池或增设第二水源。

每条引入管上应装设阀门和水表、止回阀。

当生活和消防共用给水系统，且只有一条引入管时，应绕水表旁设旁通管，旁通管上设阀门。

2）水平干管安装。给水管与其它管道共架或同沟敷设时，给水管应敷设在排水管、冷冻水管上面或热水管、蒸汽管下面。

若给水管必须铺在排水管的下面时，应加设套管，其长度不小于排水管径的3倍。

给水管道穿地下室外墙或构筑物墙壁时，应采用防水套管。

3）立管、支管安装。冷、热给水管上下并行安装时，热水管在冷水管的上面；垂直并行安装时，热水管在冷水管的左侧。

（3）管道防护及水压试验。

1）管道防腐。埋地的钢管、铸铁管一般采用涂刷热沥青绝缘防腐，在安装过程中某些未经防腐的接头处也应在安装后进行以上防腐处理。

2）管道防冻、防结露。常用绝热层材料有聚氨酯、岩棉、毛毡等。保护层可用玻璃丝布包扎，薄金属板铆接等方法进行保护。管道防冻、防结露应在水压试验合格后进行。

3）水压试验。

室内给水管道试验压力为工作压力的1.5倍，但不得小于0.6MPa。

4）管道冲洗、消毒。

生活给水系统管道在交付使用之前必须进行冲洗和消毒。冲洗顺序应先室外，后室内；先地下，后地上；室内部分的冲洗应按配水干管、配水管、配水支管的顺序进行。

冲洗前，节流阀、止回阀阀芯和报警阀等应拆除，已安装的孔板、喷嘴、滤网等装置也应拆下保管好，待冲洗后及时复位。

饮用水管道在使用前用每升水中含20～30mg游离氯的水灌满管道进行消毒，水在管道中停留24h以上。

（4）给水附件设置及安装。

常用的给水附件有水表、阀门、止回阀、减压阀、倒流防止器等。

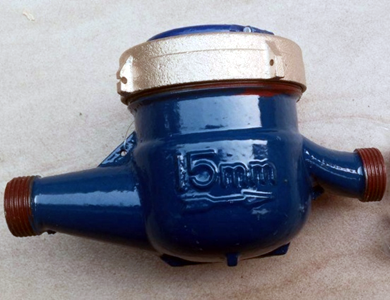

1）水表。

住宅建筑应在配水管上和分户管上设置水表，安装螺翼式水表，表前与阀门应有8~10倍水表直径的直线管段，其他（旋翼式、容积活塞式等）水表的前后应有不小于300mm的直线管段。分户水表宜设在户门外，如设于管道井、分层集中设于走道的壁龛内、水箱间。直接由市政管网供水的独立消防给水系统的引入管，可以不装设水表。

2）阀门。

公称直径DN≤50mm宜采用闸阀或球阀，DN>50mm宜采用闸阀或蝶阀；在双向流动和经常启闭管段上，宜采用闸阀或蝶阀；不经常启闭而又需快速启闭的阀门，应采用快开阀。

用于给水分区的减压阀和用于消防系统的减压阀应采用同时减静压和动压的品种，如比例式减压阀。比例式减压阀的设置应符合以下要求：

减压阀宜设置两组，其中一组备用；

减压阀前后装设阀门和压力表；阀前应装设过滤器；消防给水减压阀后应装设泄水龙头；不得绕过减压阀设旁通管；阀前后宜装设可曲挠橡胶接头。

3）倒流防止器。也称防污隔断阀，是一种严格限定管道中的压力水只能单向流动的水力控制组合装置。连接方式有螺纹连接和法兰连接。

安装技术要求：倒流防止器应安装在水平位置；

安装后倒流防止器的阀体不应承受管道的重量；

倒流防止器两端宜安装维修闸阀，进口前宜安装过滤器，至少一端应装有可挠性接头；

泄水阀的排水口不应直接与排水管道固定连接，漏水斗下端面与地面距离不应小于300mm。

（5）给水设施设置

3）水泵

室外给水管网允许直接吸水时，吸水管上装阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。

每台水泵的出水管上应装设止回阀、阀门和压力表，并应设防水锤措施。

水泵的工作方式有自灌式和抽吸式两种：

一般宜采用自灌式。

一般高层建筑、大型民用建筑物、居住小区和其它大型给水系统应设备用泵。备用泵的容量应与最大一台水泵相同。

4）气压给水设备

气压给水设备有定压式、变压式、气水接触式和隔膜式等多种形式。

在用户对水压没有特殊要求时，一般常采用变压式给水设备。

1. 排水系统分类

根据所接纳的污废水类型不同，可分为生活污水管道系统、工业废水管道系统和屋面雨水管道系统三类。

（1）生活污水管道系统是收集排除居住建筑、公共建筑及工厂生活间生活污水的管道。

（2）工业废水管道系统是收集排除生产过程中所排出的污废水。

（3）屋面雨水管道系统是将屋面的雨、雪水迅速排出的系统。

2.室外排水系统组成

室外排水系统由排水管道、检查井、跌水井、雨水口和污水处理厂等组成。

4.室内排水管道管材选用与连接形式

（2）塑料排水管（UPVC）。

敷设在高层建筑室内的塑料排水管道管径大于或等于110mm时，应在下列位置设置阻火圈：

①明敷立管穿越楼层的贯穿部位；

②横管穿越防火分区的隔墙和防火墙的两侧；

③横管穿越管道井井壁或管窿围护墙体的贯穿部位外侧。

（三）热水供应系统

3.热水供应管道及附件

（1）热水管网一般可采用热浸镀锌钢管或塑钢管、铝塑管、聚丁烯管、聚丙烯管、交联聚乙烯管等。宾馆、高级公寓和办公楼等宜采用铜管和铜管件。

（2）附件

1）水表。设在水加热器的冷水进水干管上，用于计量系统热水总用量；用于计量分户用水或个别供水点用水量的水表，一般布置在配水支管上。

3）管道热伸长补偿器。用管道敷设形成的L型和Z字弯曲管段来补偿管道的温度变形。对室内热水供应管道长度超过40m时，一般应设补偿器。

4）排气和泄水装置。在上行横干管最高处或干管向上抬高管段最高处设自动排气阀，以利于排气。泄水装置设于管网最低处或向下凹的管段以利于泄空管网中的存水。

6）膨胀水罐与膨胀管。在闭式集中热水供应系统中设膨胀水罐、膨胀管，用于补偿贮热设备及管网中水温升高后水体积的膨胀量。

（三）室内采暖系统的组成和分类

2．采暖系统的分类

（1）按热媒种类分类：热水采暖系统、蒸汽采暖系统、热风采暖系统。

（2）按循环动力分类：重力循环系统、机械循环系统。

1）重力循环系统：靠热媒本身温差所产生的密度差而进行循环；

2）机械循环系统：靠水泵（热风系统依靠风机）所产生的压力作用来进行循环。

（3）按供暖范围分类：局部采暖系统、集中采暖系统、区域采暖系统。

1）局部采暖系统：热源、热网及散热设备三个主要组成部分在一起的供暖系统，称为局部供暖系统。以煤火炉、户用燃气炉、电加热器等作为热源，作用于分散平房或独立别墅（独立小楼）的采暖系统。

2）集中采暖系统：热源和散热设备分开设置，由管网将它们之间连接。以锅炉房为热源，作用于一栋或几栋建筑物的采暖系统。

3）区域供暖系统：以热电厂、热力站或大型锅炉房为热源，作用于群楼、住宅小区等大面积供暖的采暖系统。

（4）按管道连接方式分类：

1）按并联环路水的流程分类：同程式系统、异程式系统。

同程式系统：各环路总长度基本相等的系统为同程式系统。

异程式系统：各环路总长度不相等的系统为异程式系统。

2）按连接散热器的立管数量分类：单管系统、双管系统。

单管系统：用一根立管将多组散热器依次串联起来的系统，热水顺序流过多组散热器并在其中冷却，然后流回热网或锅炉。

双管系统：用两根立管将多组散热器相互并联起来的系统，热水平行地分配给全部散热器，并从每组散热器冷却后直接流回热网或锅炉。

3）按与散热器连接方式分类：热水采暖系统可分为垂直式采暖系统、水平式采暖系统。

垂直式采暖系统：不同楼层的各组散热器用垂直立管连接的系统，一根立管可以在一侧或两侧连接散热器。

水平式采暖系统：同一楼层的散热器用水平管线连接的系统，便于分层控制和调节。

（三）室内采暖系统的组成和分类

2．采暖系统的分类

（1）按热媒种类分类：热水采暖系统、蒸汽采暖系统、热风采暖系统。

（2）按循环动力分类：重力循环系统、机械循环系统。

1）重力循环系统：靠热媒本身温差所产生的密度差而进行循环；

2）机械循环系统：靠水泵（热风系统依靠风机）所产生的压力作用来进行循环。

（3）按供暖范围分类：局部采暖系统、集中采暖系统、区域采暖系统。

1）局部采暖系统：热源、热网及散热设备三个主要组成部分在一起的供暖系统，称为局部供暖系统。以煤火炉、户用燃气炉、电加热器等作为热源，作用于分散平房或独立别墅（独立小楼）的采暖系统。

2）集中采暖系统：热源和散热设备分开设置，由管网将它们之间连接。以锅炉房为热源，作用于一栋或几栋建筑物的采暖系统。

3）区域供暖系统：以热电厂、热力站或大型锅炉房为热源，作用于群楼、住宅小区等大面积供暖的采暖系统。

（4）按管道连接方式分类：

1）按并联环路水的流程分类：同程式系统、异程式系统。

同程式系统：各环路总长度基本相等的系统为同程式系统。

异程式系统：各环路总长度不相等的系统为异程式系统。

2）按连接散热器的立管数量分类：单管系统、双管系统。

单管系统：用一根立管将多组散热器依次串联起来的系统，热水顺序流过多组散热器并在其中冷却，然后流回热网或锅炉。

双管系统：用两根立管将多组散热器相互并联起来的系统，热水平行地分配给全部散热器，并从每组散热器冷却后直接流回热网或锅炉。

3）按与散热器连接方式分类：热水采暖系统可分为垂直式采暖系统、水平式采暖系统。

垂直式采暖系统：不同楼层的各组散热器用垂直立管连接的系统，一根立管可以在一侧或两侧连接散热器。

水平式采暖系统：同一楼层的散热器用水平管线连接的系统，便于分层控制和调节。

（四）常见采暖系统形式和特点：

分户水平单双管系统：兼有上述分户水平单管和双管系统的优缺点，可用于面积较大的户型以及跃层式建筑。

分户水平放射式系统（又称章鱼式）：每户入口设置小型分集水器，各组散热器并联；从分水器引出的散热器支管呈辐射状埋地敷设至各组散热器。

（五）采暖系统的主要设备和部件

1.水泵

常用的水泵有循环水泵、补水泵、混水泵、凝结水泵、中继泵等。

（1）循环水泵。循环水泵提供的扬程不应小于设计流量条件下热源、热网、最不利用户环路压力损失之和。

（5）中继泵。热水网路中根据水力工况要求，为提高供热介质压力而设置的水泵。

2.散热器

（1）散热器的分类及特点。常用的散热器的材质有铸铁、钢、铝以及复合材料等。

1）铸铁散热器的特点：

①结构简单，耐腐蚀，具有使用寿命长、热稳定性好和价格便宜等优点。

②其金属耗量大、承压能力低、外形欠美观，传热系数低于钢制散热器；使用过程中内腔掉砂易造成热量表、温控阀堵塞。

2）钢制散热器的特点（与铸铁相比）：

金属耗量少，传热系数高；耐压强度高，外形美观整洁，占地小，便于布置。

钢制散热器的主要缺点是耐腐蚀性差，使用寿命短。适用于高层建筑、别墅或大户型住宅使用，也适用于高温水供暖系统。蒸汽供暖系统、具有腐蚀性气体的生产厂房或相对湿度较大的房间不宜采用钢制散热器。

3）铝制散热器的特点：

①热工性能好、质量小、承压能力高、成型容易；外表美观，易于建筑装饰协调；

②造价高、碱腐蚀严重；

③适用于高档公寓、酒店等高级建筑。

（六）采暖管道和散热设备的安装

1.管材选用及安装要求

（1）管材选用与连接。室外采暖管道宜采用无缝钢管和钢板卷焊管，室内采暖管道常采用焊接钢管或镀锌钢管；钢管的连接可采用焊接、法兰连接和丝扣连接。

低温热水地板辐射采暖系统，常用的管材主要有交联聚乙烯（PE-X）管、交联铝塑复合（XPAP）管、聚丁烯（PB）管、无规共聚聚丙烯（PP-R）管。连接方式常采用热熔连接。

（2）管道安装要求。

1）焊接钢管管径小于或等于32mm 应采用螺纹连接，管径大于32mm宜采用焊接。

2）管道安装的坡度要求：气水同向流动的热水采暖管道、汽水同向流动的蒸汽管道和凝结水管道，坡度一般为3‰，不得小于2‰；气水逆向流动的热水采暖管道、汽水逆向流动的蒸汽管道，坡度不得小于5‰；散热器支管的坡度应为10‰，坡向利于排水和泄水。

（三）用户燃气系统

1.室外燃气管道

（1）管材和管件的选用。燃气压力大于1.6MPa（表压）但不大于4.0MPa（表压）的城镇燃气（不包括液态燃气）室外管道工程采用钢管；

压力不大于1.6MPa的室外燃气管道中压和低压燃气管道宜采用聚乙烯管、机械接口球墨铸铁管、钢管或钢骨架聚乙烯塑料复合管。

塑料管多用于工作压力小于或等于0.4MPa的室外地下管道。

1）天然气输送钢管为无缝钢管和螺旋缝埋弧焊接钢管。

3）适用于燃气管道的塑料管主要是聚乙烯（PE）管。

（2）室外燃气管道安装。

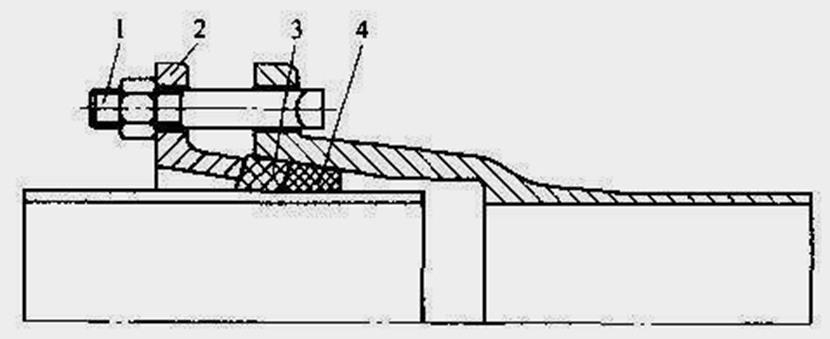

2）球墨铸铁管：机械接口比承插连接接口具有接口严密、柔性好、抵抗外界振动及挠动的能力强、施工方便。

3）燃气聚乙烯（PE）管：采用电熔连接或热熔连接，不得采用螺纹连接和粘接。聚乙烯管与金属管道连接，采用钢塑过渡接头连接。当De≤90mm时，宜采用电熔连接，当D_e≥110mm时，宜采用热熔连接。
