建设工程施工管理是二级建造师考试重要组成部分，它由七个部分内容组成，概括为三控三管一协调，即施工的成本、进度、质量控制；施工健康与环境、合同、信息管理；总的施工协调管理。
其中进度管理章节共24页，网络图部分占16页。在2018年度二级建造师考试中网络图这部分考核分值达到14分（单选6题，多选1题）。对比全书293页可以发现网络图是通过二级建造师考试的关键核心考点。
据往年真题，施工管理科网络图考点有以下几点：
1、横道图的有关说法判别（或优缺点）
2、网络图的绘图规则
3、网络图相关时间参数的定义及计算
4、确定关键线路
（一）横道图的有关说法判别（或优缺点）
真题重现：
关于横道图进度计划的说法，正确的是()。2018
A．横道图的一行只能表达一项工作（一行上可容纳多项工作）
B．工作的简要说明必须放在表头内（通常横道图的表头为工作及简要说明）
C．横道图不能表达工作间的逻辑关系（可以表达工作之间的逻辑关系，但不易表达清楚）
D．横道图的工作可按项目对象排序
答案：D 据横道图使用者的要求，工作可按照时间先后、责任对象、同类资源等进行排序。（2018版P134）
知识点补充：适用于手工编制，只能手工方式进行计划调整；用于小型或大型项目子项目上，难以适应较大的进度计划系统；没有通过严谨的时间参数计算，不能确定关键工作关键、线路与时差。
（二）网络图的绘图规则
通用规则（单代号、双代号网络图）：
1）必须正确表达已定的逻辑关系；
2）严禁出现循环回路；
3）严禁出现双向箭头或无箭头的连线；
4）严禁出现没有箭头节点或没有箭尾节点的箭线；
5）箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法；
6）只有一个起始节点和一个终点节点；
双代号网络图某些节点有多条外向箭线或多条内向箭线，可使用母线法绘制。
（三）网络图相关时间参数的定义及计算
考法1：网络图相关时间参数的定义
真题重现：
关于双代号网络计划的工作最迟开始时间的说法，正确的是()。2018
A．最迟开始时间等于各紧后工作最迟开始时间的最大值
B．最迟开始时间等于各紧后工作最迟开始时间的最小值
C．最迟开始时间等于各紧后工作最迟开始时间的最大值减去持续时间
D．最迟开始时间等于各紧后工作最迟开始时间的最小值减去持续时间
考法2：根据网络图或文字描述进行最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差、自由时差六大时间参数计算
真题重现：
某建设工程网络计划如下图(时间单位:天)，工作C的自由时差是()元。2018
A．2
B．0
C．1
D．3
计算方法（以双代号网络图为例）
a）计算各项工作的最早开始和最早完成时间
从起始节点开始顺箭线方向依次逐项计算至终点节点，最早完成时间=最早开始时间+本工作持续时间，最早开始时间=各紧前工作最早完成时间的最大值。
（顺箭线方向取大值）
b）确定计算工期及计划工期
假设计划工期等于计划工期，即与终点节点相连各工作最早完成时间的最大值。
c）计算各项工作的最迟开始和最迟完成时间
从终点节点开始逆箭线方向依次逐项计算至起点节点，最迟开始时间=最迟完成时间-本工作持续时间，最迟完成时间=各紧后工作最迟开始时间的最小值。
（逆箭线方向取小值）
3）计算工作总时差
总时差=最迟开始时间-最早开始时间
总时差=最迟完成时间-最早最早时间
（开始减开始，完成减完成，大减小）
4）计算工作自由时差
自由时差=紧后工作的最早开始时间-本工作最早完成时间
注：单代号网络图时间参数计算基本同双代号网络图，不常考核，但须会计算相邻两工作之间的时间间隔LAG
相邻两工作之间的时间间隔LAGi-j=紧后工作j的最早开始时间-本工作最早完成时间
真题重现：
单代号网络划时间参数计算中，相邻两项工作之同的时间间隔()2018
A．紧后工作最早开始时间和本工作最早开始时间之差
B．紧后工作最早完成时间和本工作最早开始时间之差
C．紧后工作最早开始时间和本工作最早完成时间之差
D．紧后工作最迟完成时间和本工作最早完成时间之差
参考答案：C P146
（四）确定关键线路
网络计划中总时差最小的工作是关键工作。自始至终全部由关键工作组成的线路为关键线路，或路线上总的持续时间最长的线路为关键线路。
真题重现：

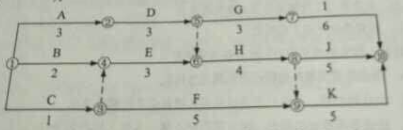

某建投工程网络计划如下图(时间单位:月)，该网络计划的关键线路有()
A．①-②-⑤-⑦-⑩
B．①-④-⑥-⑧-⑩
C．①-②-⑤-⑥-⑧-⑩
D．①-②-⑤-⑥-⑧-⑨-⑩
E．①-④-⑥-⑧-⑨-⑩
参考答案：ABCD P142
拾遗：
1、绘制双代号时标网络计划，首先应（）
A．绘制时标计划表
B．定位起点节点
C．确定时间坐标长度
D．绘制时标网络计划
参考答案：A P147
2、当计划工期不能满足要求工期时，选择缩短持续时间的关键工作时，宜考虑的因素：
1）缩短持续时间对质量和安全不大的工作；
2）有充足备用资源的工作；
3）缩短持续时间所需增加费用最少的工作。
关键词：质量安全、资源、费用
