化工设备安全设计

化工设备安全设计相关课程

本视频可免费试听30秒,看完整版请购买课程

化工设备安全设计考点解析

所属考试:注册安全工程师
授课老师:李天宇
所属科目:化工安全
考点标签: 了解
所属章节:第五章 化工建设项目安全技术/第一节 化工建设项目安全设计技术/化工设备安全设计
所属版本:

化工设备安全设计介绍

化工设备安全设计

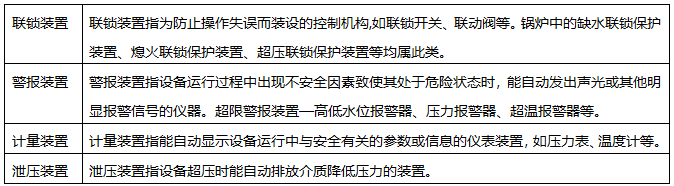

(一)安全装置的种类

安全装置是为保证化工设备安全运行而装设的附属装置,也叫安全附件。

(二)安全泄压装置



专题更新时间:2025/11/18 09:37:35

化工设备安全设计考点试题

单选题 1.下列关于化工管道布置的说法中,错误的是(  )。
A . 管道应尽量埋地敷设,以减少对空间的占用
B . 对于温度变化较大的管道要采取热补偿措施
C . 有凝液的管道要安排凝液排除装置
D . 有气体积聚的管道要设置气体排放装置

正确答案: A

答案解析: 化工管路的布置原则:
(1)应合理安排管路,使管路与墙壁、柱子、场地、其他管路等之间应有适当的距离,并尽量采用标准件,以便于安装,操作、巡查与检修。管道尽量架空敷设,平行成列走直线,少拐弯、少交叉以减少管架的数量;并列管线上的阀门应尽量错开排列;从主管上引出支管时,气体管从上方引出,液体管从下方引出。
(2)输送有毒或有腐蚀性介质的管道,不得在人行道上空设置阀体、伸缩器、法兰等,若与其他管道并列时,应在外侧或下方安装;输送易燃、易爆介质的管道不应敷设在生活间、楼梯和走廊等处;配置安全阀、防爆膜、阻火器、水封等防火防爆安全装置,并应采取可靠的接地措施;易燃易爆及有毒介质的放空管应引至室外指定地点或高出层面2 m以上。
(3)管道敷设应有坡度,以免管内或设备内积液,坡度方向要根据介质流动方向和生产工艺特点确定。
(4)对于温度变化较大的管路要采取热补偿措施,有凝液的管路要安排凝液排出装置,有气体积聚的管路要设置气体排放装置。长距离输送蒸汽的管道要在一定距离处安装疏水阀,以排除冷凝水。
A选项:管道布置应尽量避免埋地敷设,尤其是对于输送高毒、强腐蚀性或可燃介质的管道,通常要求采用地上敷设方式。埋地敷设不仅会增加检修难度,还可能导致管道腐蚀、泄漏等问题,且不利于及时发现和处理故障

单选题 2.下列装置不属于按化工设备的安全装置使用性能进行分类的是()。
A . 联锁装置
B . 警报装置
C . 计量装置
D . 加压装置

正确答案: D

答案解析: 安全装置是为保证化工设备安全运行而装设的附属装置,也叫安全附件。常见的化工设备的安全装置按其使用性能或用途可分为4类。1.联锁装置;2.警报装置;3.计量装置;4、泄压装置
选项D:加压装置主要用于增加系统或设备的压力,而不是作为安全装置来防止或减轻事故的发生

单选题 3.压力管道的安装完毕后、热处理和无损检测合格后,应通过压力试验检测设计安装效果,下列关于压力试验中气压试验的各项说法中,最为符合要求的是(  )。
A . 脆性材料使用气体进行压力试验,试验温度严禁接近脆性转变温度
B . 试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体
C . 承受内压钢管及有色金属管的试验压力应为设计压力的1.1倍
D . 试验前应用空气进行预试验,试验压力宜为0.5Mpa

正确答案: B

答案解析: 脆性材料严禁使用气体进行压力试验,试验温度严禁接近脆性转变温度;试验前应用空气进行预试验,试验压力宜为0.2Mpa;承受内压钢管及有色金属管的试验压力应为设计压力的1.15倍;试验介质应采用干燥洁净的空气、氮气或其他不易燃和无毒的气体。

单选题 4.按照《危险化学品重大危险源安全监控技术规范》压力式储罐区监控要求规定,压力式储罐的压力报警高限应至少设置两级,第一级报警阈值应为正常工作压力上限,第二级报警阈值可按照下列(  )选择确认。
A . 安全阀设计整定压力
B . 正常工作压力的上限与安全阀设计整定压力之和的50%
C . 水压试验强度压力
D . 1.05倍安全阀设计整定压力

正确答案: B

答案解析: 压力式储罐的压力报警高限应至少设置两级,第一级报警阈值应为正常工作压力上限,第二级报警阈值可按照:
(1)安全阀设计整定压力的90%;
(2)正常工作压力的上限与安全阀设计整定压力之和的50%。

单选题 5.按照《危险化学品重大危险源安全监控技术规范》压力式储罐区监控要求规定,压力式储罐的压力报警高限应至少设置两级,第一级报警阈值应为正常工作压力上限,第二级报警阈值可按照下列(  )选择确认。
A . 安全阀设计整定压力
B . 正常工作压力的上限与安全阀设计整定压力之和的50%
C . 水压试验强度压力
D . 1.05倍安全阀设计整定压力

正确答案: B

答案解析: 压力式储罐的压力报警高限应至少设置两级,第一级报警阈值应为正常工作压力上限,第二级报警阈值可按照:
(1)安全阀设计整定压力的90%;
(2)正常工作压力的上限与安全阀设计整定压力之和的50%。
