TT系统是一种常见的低压配电系统，其特点是电源中性点直接接地（N线），电气设备的金属外壳也单独接地（PE线）。漏电保护器（RCD）是TT系统中的重要组成部分，用于检测和切断漏电电流，防止触电事故。正确选择和配置漏电保护器对于确保电气安全至关重要。
选择漏电保护器的关键因素
1. 额定电流
漏电保护器的额定电流应与被保护电路的最大工作电流相匹配。如果额定电流过小，可能会导致频繁误动作；如果过大，则可能无法有效保护电路。
2. 额定剩余动作电流
额定剩余动作电流是指漏电保护器能够可靠动作的最小漏电电流。在TT系统中，建议选择额定剩余动作电流为30mA或更低的漏电保护器，以确保人身安全。
3. 动作时间
漏电保护器的动作时间是指从检测到漏电电流到切断电源的时间。为了快速切断故障电流，选择动作时间较短的漏电保护器是非常重要的。
4. 环境条件
漏电保护器应根据使用环境进行选择。例如，在潮湿或腐蚀性环境中，应选择具有防潮、防腐蚀功能的漏电保护器。
安装和维护注意事项
1. 正确安装
漏电保护器应安装在易于操作和检查的位置，并确保其接线正确无误。安装时应遵循制造商的说明书和相关标准。
2. 定期测试
漏电保护器应定期进行功能测试，以确保其正常工作。通常建议每月进行一次手动测试，并每年进行一次全面的性能测试。
3. 及时更换
如果发现漏电保护器有故障或损坏，应及时更换新的漏电保护器。不要继续使用有问题的漏电保护器，以免发生安全事故。
案例分析
某工厂在TT系统中安装了漏电保护器，但未定期进行测试。一次设备漏电时，由于漏电保护器失效未能及时切断电源，导致一名工人触电受伤。事故发生后，工厂加强了对漏电保护器的管理和维护，定期进行功能测试，并制定了详细的维护计划。通过这些措施，工厂有效提高了TT系统的安全性，避免了类似事故的发生。
总结
在TT系统中选择合适的漏电保护器是确保电气安全的重要步骤。通过考虑额定电流、额定剩余动作电流、动作时间和环境条件等因素，可以正确选择和配置漏电保护器。同时，定期测试和维护也是确保漏电保护器正常工作的关键。
科目：安全生产技术基础
考点：TT系统
1、保护接地是用导线将电气设备的金属外壳与大地连接，是防止间接接触电击的基本技术措施之一。下列电气保护系统示意图中，属于TT保护接地系统的是( )。
A.
B.
C.
D.
2、 对地电压指带电体与零电位大地之间的电位差。下图所示为TT系统[即配电变压器低压中性点(N点)直接接地，用电设备(M)的外壳也直接接地的系统]示意图。已知低压中性点接地电阻RN=2 Ω、设备外壳接地电阻R M=3 Ω、配电线路相电压U=220 V。当用电设备发生金属性漏电(即接触电阻接近于零)时，该设备对地电压为( )。
A.200 V
B.132 V
C.88 V
D.110 V
3、保护接地是用导线接电气设备的金属外壳与大地连接，是终止间接接触电击的基本技术措施之一。下列电气保护系统示意图中，属于TT保护接地系统的是（ ）。

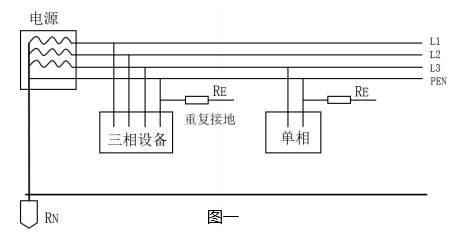

A.图一

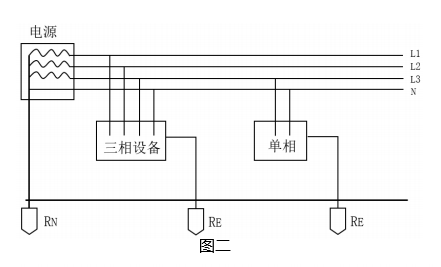

B.图二

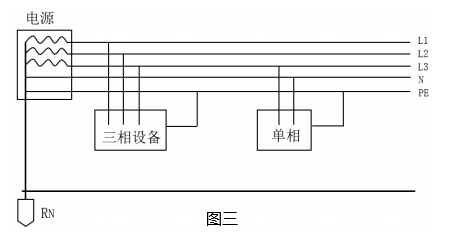

C.图三

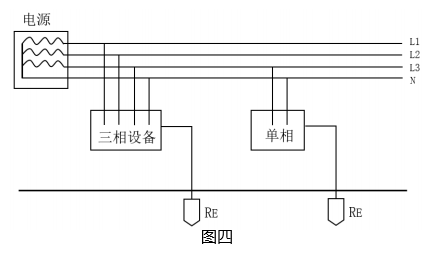

D.图四
因此，可判断
选项B是正确表述TT系统的示意图。
选项A的示意图属于TN-C系统，
选项C的示意图属于TN-S系统，
选项D的示意图属于IT系统。
