系统检测验收

多选题 2.消防设施检测机构对某单位安装的自动喷水灭火系统进行竣工验收，下列关于喷头检查验收的说法中，正确的有（）。

A . 喷头设置场所、规格、型号、公称动作温度、响应时间指数应符合设计要求

B . 喷头间距检查时，距离偏差可在±15mm以内

C . 全数检查有碰撞危险场所安装的喷头是否加设防护罩

D . 喷头安装间距，喷头与楼板、墙、粱等障碍物的距离抽查合格率不小于90%时为合格

E . 各种不同规格的喷头备用品数量不应小于安装总数的1%，且每种备用喷头不应少于10个

单选题 3.对水力警铃进行测试时，其喷嘴处压力不应小于0．05MPa，且距水力警铃3m远处警铃声强不应小于（）。

A . 100dB

B . 90dB

C . 80dB

D . 70dB

单选题 4.某消防技术服务机构对某建筑的自动喷水灭火系统进行评估，下列检查结果中，属于验收缺陷项目中严重缺陷项的是（）。

A . 打开电磁阀，雨淋阀未开启

B . 系统试验时，水流指示器、报警阀应动作，水力警铃应鸣响，水流指示器应有反馈动作信号

C . 消防水泵启动控制应置于手动启动挡

D . 控制阀均应锁定在常开位置

单选题 5.自动喷水灭火系统的喷头应有一定的备用量，喷头的备用量应不少于系统安装喷头总数的( )，且每种备用喷头数量不应少于( )个。

A . 1％，5

B . 2％，5

C . 1％，10

D . 2％，10

大咖讲解：系统检测验收

黄明峰

一级消防工程师

二级消防工程师

安全工程师

主要从事一级消防工程师、中级安全工程师等考试培训。

甘森

监理工程师

一级消防工程师

全国一线培训讲师，多年大型国企施工项目管理和工程监理经验

程一波

一级消防工程师

二级消防工程师

吉林大学建筑工程技术专业，一级消防工程师，消防安全与管理项目相关负责人。

腾老师

一级消防工程师

二级消防工程师

获得建筑工程多项职业资格证书，一级消防工程师、一级建造师、二级建造师、一级造价师、监理工程师等

系统构成

自动喷水灭火系统由洒水喷头、水流报警装置(水流指示器、压力开关)、报警阀组等组件，以及管道、供水设施组成;为便于正常使用、检修维护，通常还在系统中设置泄水阔(泄水口)、排气阔(排气口)和排污口。

自动喷水系统分为两种类型

一、闭式自动喷水灭火系统

二、开式自动喷水灭火系统

系统检查检测

整理如下：

系统维护管理

总结如下：

系统巡查-

自动喷水灭火系统巡查记录内容包括：

（1）喷头外观及其周边障碍物、喷头溅水盘与顶棚距离。

（2）报警阀组外观、排水设施状况、水源控制阀的启闭状态等。

（3）充气设备、排气装置及其控制装置、火灾探测传动、液（气）动传动及其控制装置、现场手动控制装置等外观、运行状况。

（4）系统末端试水装置、楼层试水阀及其现场环境状态，压力监测情况等。

（5）系统用电设备的电源及其供电情况。

系统周期性检查维护

(一)月检查项目

(1)电动、内燃机驱动的消防水泵启动运行测试。

(2) 喷头完好状况、备用量及异物清除等检查。

(3)系统所有阔门状态及其铅封、锁链完好状况检查。

(4)消防气压给水设备的气压、水位测试:消防水池、消防水箱的水位及消防用水不被挪用的技术措施
检查。

(5)水泵接合器完好性检查。

(6)过滤器排渣、完好状况检查。

(7) 报警阀启动性能测试。

(8)电磁阔启动测试。

(9)利用末端试水装置对水流指示器进行试验。

(二)季度检查项目

(1) 报警阀组的试水阔(末端、楼层、阀组旁的放水试验阔)放水测试系统启动、报警功能以及出水情况是否正常。

(2)室外阔门井中的控制阔门开启状况及其使用性能测试。

(三)年度检查项目

(1)水源供水能力测试。 (电源每日)

(2)水泵接合器通水加压测试。

(3)储水设备结构材料检查。

(4)水泵流量性能测试。

(5)系统联动测试。

系统年度检测-

（一）喷头

（二）报警阀组检测内容及要求

湿式

报警阀组

①开启末端试水装置，出水压力不应低于0.05Mpa，水流指示器、湿式报警阀、压力开关应及时动作

②报警阀动作后，测试水力警铃的声强，不得低于70dB

③开启末端试水装置5min内，消防水泵应自动启动

④消防控制设备准确接收并显示水流指示器、压力开关、流量开关和消防水泵的反馈信号

干式

报警阀组

①开启末端试水装置，报警阀组、压力开关、流量开关应动作，联动启动排气阀入口电动阀和消防水泵，水流指示器报警

②水力警铃报警，水力警铃声强值不得低于70dB

③开启末端试水装置1min后，出水压力不得低于0.05Mpa

④消防控制设备准确接收显示水流指示器、压力开关、流量开关、电动阀和消防水泵的反馈信号

预作用

报警阀组

①模拟火灾探测报警，火灾报警控制器确认火灾后，自动启动预作用装置、排气阀入口电动阀以及消防水泵；水流指示器、压力开关、流量开关动作

②报警阀动作后，测试水力警铃的声强，不得低于70dB

③开启末端试水装置，火灾报警控制器确认火灾2min后，其出水压力不得低于0.05Mpa

④消防控制设备准确接收并显示电磁阀、电动阀、水流指示器、压力开关、流量开关和消防水泵动作信号，反馈信号精确

雨淋

报警阀组

①检查雨淋报警阀组及其消防水泵的控制方式，应具有自动和手动控制方式

②传动管控制的雨淋报警阀组，传动管泄压后，查看消防水泵、报警阀联动启动情况，动作应准确及时

③报警信号发出后，检查压力开关的动作情况，测试水力警铃声强值，距水力警铃3m处，警铃声强值不得低于70dB

④报警阀动作后，检查消防控制设备、电动阀、消防水泵、压力开关反馈信号应准确。

⑤并联设置多台雨淋报警阀组的，报警信号发出后，检查报警阀组及其组件联动情况，联动控制逻辑关系应符合设计要求

⑥手动控制操作的水幕系统，测试其控制阀，启闭应灵活可靠

（三）水流指示器

（四）末端试水装置

水流指示器

①开启末端试水装置、楼层试水阀，查看消防控制设备显示的水流指示器动作信号

②关闭末端试水装置、楼层试水阀，查看消防控制设备显示的水流指示器复位信号

末端试水装置

①现场查看末端试水装置的阀门、试水接头、压力表和排水管等外观

②关闭末端试水装置，读取并记录压力表的数值

③开启末端试水装置的控制阀，待压力表指针平稳后，读取并记录压力表数值

④水泵自动启动5min后，读取并记录压力表的数值，观察其变化情况

⑤关闭末端试水装置，系统复位，恢复到工作状态

系统故障分析及处理

（一）湿式报警阀组常见故障分析与处理

故障	故障原因分析	故障处理
报警阀组漏水	①排水阀门未完全关闭②阀瓣密封垫老化或者损坏③系统侧管道接口滲漏④报警管路测试控制阀渗漏⑤阀瓣组件与阀座之间因变形或者污垢、杂物阻挡出现不密封状态	①关紧排水阀门②更换阀瓣密封垫③检查系统侧管道接口渗漏点。密封垫老化、损坏的，更换密封垫；密封垫错位的，重新调整密封垫位置；管道接口锈蚀、磨损严重的，更换管道接口相关部件④更换报警管路测试控制阀⑤先放水冲洗阀体、阀座，存在污垢、杂物的，经冲洗后，渗漏减少或者停止；否则，关闭进水口侧和系统侧控制阀，卸下阀板，清洁阀板上的杂质；拆卸报警阀阀体，检查阀瓣组件、阀座，存在明显变形、损伤、凹痕的，更换相关部件
报警阀启动后报警管路不排水	①报警管路控制阀关闭②报警管路过滤器被堵塞	①开启报警管路控制阀；②报警管路过滤器被堵塞的，卸下过滤器，冲洗干净后重新安装回原位
报警管路误报警	①未按安装图样安装或者未按照调试要求进行调试②报警阀组渗漏，水通过报警管路流出③延迟器下部孔板溢出水孔堵塞，发生报警或者缩短延迟时间	①按安装图样核对报警阀组组件安装情况，重新对报警阀组伺应状态进行调试②按照本节中“1.报警阀组漏水”查找渗漏原因，进行相应处理③延迟器下部孔板溢出水孔堵塞，卸下简体，拆下孔板进行清洗
水力警铃工作不正常（不响、响度不够、不能持续报警）	①产品质量问题或者安装调试不符合要求 ②报警阀至水力警铃的管路阻塞或者铃锤机构被卡住	①属于产品质量问题的，更换水力警铃；安装缺少组件或者未按图样安装的，重新进行安装调试。②拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装好，使叶轮转动灵活；清理管路堵塞处
开启测试阀，消防水泵不能正常自动启动	①流量开关或者压力开关设定值不正确②控制柜控制回路或者电气元件损坏③水泵控制柜未设定在“自动”状态	①将流量开关或者压力开关内的调压螺母调整到规定值②检修控制柜控制回路或者更换电气元件③将控制模式设定为“自动”状态

（二）预作用装置常见故障分析与处理

故障	故障原因分析	故障处理
报警阀漏水	①排水控制阀门未关紧②阀瓣密封垫老化或者损坏③复位杆未复位或者损坏	①关紧排水控制阀门②更换阀瓣密封垫③重新复位复位杆，或者更换复位装置
压力表读数不在正常范围	①预作用装置前的供水控制阀未打开；②压力表管路堵塞③预作用装置的报警阀体漏水④压力表管路控制阀未打开或者开启不完全	①完全开启报警阀前的供水控制阀②拆卸压力表及其管路，疏通压力表管路③按照湿式报瞥阀组渗漏的原因进行检查、分析，查找预作用装置的报警阀体的漏水部位，进行修复或者更换组件④完全开启压力表管路控制阀
系统管道内有积水	复位或试验后，未将管道内积水排完	开启排水控制阀，完全排除系统内积水

（三）雨淋报警阀组常见故障分析与处理

故障	故障原因分析	故障处理
自动滴水阀漏水	①安装调试或者平时定期试验、实施灭火后，没有将系统侧管道内的余水排尽②雨淋报警阀隔膜球面中线密封处因施工遗留的杂物、不干净消防用水中的杂质等导致球状密封面不能完全密封	①开启放水控制阀，排除系统侧管道内的余水②启动雨淋报警阀，采用洁净水流冲洗遗留在密封面处的杂质
复位装置不能复位	水质过脏，有细小杂质进人复位装置密封面	拆下复位装置，用清水冲洗干净后重新安装，调试到位
长期无故报警	误将试验管路控制阀常开	关闭试验管路控制阀
系统测试不报警	①消防用水中的杂质堵塞了报警管道上过滤器的滤网②水力警铃进水口处喷嘴被堵塞、未配置铃锤或者铃锤卡死	①拆下过滤器，用清水将滤网冲洗干净后，重新安装到位②检查水力警铃的配件，配齐组件；有杂物卡阻、堵塞的部件进行冲洗后重新装配到位
雨淋报警阀不能进人伺应状态	①复位装置存在问题②未按照安装调试说明书将报警阀组调试到伺应状态（隔膜室控制阀、复位球阀未关闭）③消防用水水质存在问题，杂质堵塞了隔膜室管道上的过滤器	①修复或更换复位装置②按照安装调试说明书将报警阀组调试到伺应状态（开启隔膜室控制阀、复位球阀）③将供水控制阀关闭，拆下过滤器滤网，用清水冲洗干净后，重新安装到位
传动管喷头被堵塞	①消防用水水质存在问题②管道过滤器不能正常工作	①对水质进行检测，清理不干净的消防用水②检查管道过滤器，清除滤网上的杂质；或者更换过滤器

（四）水流指示器常见故障分析与处理

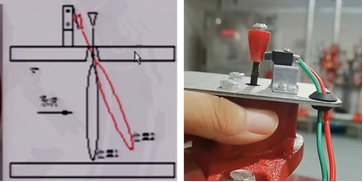

水流指示器故障表现为打开末端试水装置，达到规定流量时水流指示器不动作，或者关闭末端试水装置后，水流指示器反馈信号仍然显示为动作信号。

（1）故障原因分析：

①桨片被管腔内杂物卡阻；

②调整螺母与触头未调试到位；

③电路接线脱落。

（2）故障处理：

①清除水流指示器管腔内的杂物；

②将调整螺母与触头调试到位；

③检查并重新将脱落电路接线接通。

稳压泵频繁启动

故障原因	故障处理
管道有渗漏	管道渗漏点补漏
安全泄压阀密封不好	检修安全泄压阀
测试阀未关紧	完全关闭测试阀
单向阀密封垫上粘连杂质	清洗单向阀并清洁水箱及管道

稳压泵规定时间内不能恢复压力

故障原因	故障处理
管道内残存空气	完全排除管道空气
管道有渗漏	管道渗漏点补漏
稳压泵出口压力低	调节稳压泵压力调节螺钉
稳压泵损坏	更换稳压泵

喷头堵塞

故障原因	故障处理
供水水质不合理，水里带有沙粒、污物等	喷头安装前将管网吹洗干净，并且每使用过一次后要清理喷头滤网处的沙粒、污物等
喷头所处环境灰尘杂质较多	调试完毕后可以在喷嘴孔处涂上稠度等级为4~6级，滴点不小于95°C，具有防锈性的润滑脂，或是采取其他防尘措施

系统构成-开式、闭式系统

自动喷水系统分为两种类型

一、闭式自动喷水灭火系统

二、开式自动喷水灭火系统

喷头的检查与检测

(一)产品质量检查

(1)喷头溅水盘或者本体上至少具有型号规格、生产厂商名称(代号)或者商标、生产时间、色标、温标等永久性标识。

(2) 边墙型喷头上有水流方向标识，隐蔽式喷头的盖板上有“不可涂覆”等文字。

(3)洒水喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。产品代号为ZST，表示自动喷水灭火系统洒水喷头。

1）性能代号表示洒水喷头的安装位置等特性。性能代号如下:

a)直立型洒水喷头: Z;

b)下垂型洒水喷头:X;

c)直立边墙型洒水喷头: BZ;

d)下垂边墙型洒水喷头:BX;

e)水平边墙型洒水喷头: BS:

f)齐平式洒水喷头:DQ;

g)嵌入式洒水喷头: DR;

h)隐蔽式洒水喷头:DY:

i)干式下垂型洒水喷头: GX;

j) 干式直立型洒水喷头: GZ。

2)洒水喷头的型号编制方法如下，并按下列要求进行:

a)快速响应洒水喷头、特殊响应洒水喷头、扩大覆盖面积洒水喷头在产品代号前分别加“K”T”EC”，并以“一”与产品代号间隔。标准响应洒水喷头在产品代号前不加代号。

b)自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母阿拉伯数字或其组合构成，字符不宜超过3个。

示例1:
ZSTX80-93°CQ5 表示标准响应、下垂安装，公称流量系数为80公称动作温度为93°C ，热敏元件为05mm玻璃球的喷头

示例2:
K-ZSTZ115-74°C YS 表示快速响应、直立安装，公称流量系数为115，公称动作温度为74°C ，热敏元件为易熔合金，带防水罩的喷头。

示例3:
EC-ZSTBS161-72°C Y表示边墙型、水平安装，公称流量系数为161，公称动作温度为72°C ，热敏元件为易熔合金的扩大覆盖面积洒水喷头。

自动喷水灭火系统第22部分: 特殊应用喷头 GB5135.22-2019

4.1 特殊应用喷头 (以下简称为“喷头”)按使用场所分为:

a) 非仓库型喷头，代号为CHSA:

b) 仓库型喷头，代号为CMSA。

示例1:
CHSAX 161-68°C Q5，表示标准响应等级、下垂安装、公称流量系数为161，公称动作温度为68°C ,热敏元件为∅5mm玻璃球的非仓库型特殊应用喷头。

示例2:
CMSAZ363-74°C Y，表示直立安装、公称流量系数为363，公称动作温度为74°C , 热敏元件为易熔合金的仓库型特殊应用喷头。
ESFR 早期抑制快速响应喷头

(4)玻璃泡色标高于保护区域环境最高温度30°C。

玻璃球喷头玻璃球色标与对应公称动作温度
公称动作温度/℃	57	68	79	93	107	121	141	163	182	204	227	260	343
玻璃球色标	橙	红	黄	绿		蓝		紫		黑

(二)检查、检测

(1)不同类型的喷头按要求安装。

(2)梁、通风管道、排管、桥架宽度大于1.2m时，在其腹面以下部位增设喷头。当增设的喷头上方有孔洞、缝隙时，可在喷头的上方设置挡水板。采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。

(3)当喷头的公称直径小于10mm时，应在配水于管或配水管上安装过滤器。

报警阀组的检查与检测

(一)产品质量检查

1.报警阀组外观

(1)报警阔的商标、型号、规格等标志齐全，阔体上有水流指示方向的永久性标识。

(2) 报警阅组及其附件配备齐全，表面无裂纹，无加工缺陷和机械损伤。

2.报警阀结构

(1)阔体上应设有放水口，放水口的公称直径不应小于20mm。

(2)阔体的阔瓣组件的供水侧，应设有在不开启阔门的情况下测试报警装置的测试管路。

(3)干式报警阀组、雨淋报警阔组设有自动排水阀。

(4)报警阀阀瓣开启后应能够复位。

3.报阀组操作性能

(1)报警阀阀瓣以及操作机构应动作灵活，无卡涩现象。

(2) 水力警铃的铃锤应转动灵活，无阻滞现象。

(3)水力警铃传动轴密封性能应良好，无渗漏水现象。

(4)进口压力为 0.14 MPa、系统侧放水流量不大于 15.0 L/min 时，压力开关和水力警铃不报警，系统侧放水流量为60.0 L/min时，压力开关和水力警铃均应发出报警号。(压力不小于0.05MPa)

4.报警阀渗漏检验

测试报警阀密封性，试验压力为额定工作压力的2倍的静水压力，保压时间不小于5min，阀瓣处应无渗漏。

(二) 检查、测试

1.共性要求

（1）报警阀组垂直安装在配水干管上，水源控制阀、报警阀组水流标识与系统水流方向一致

（2）安装在便于操作、监控的明显位置

（3）报警阀阀体底边距室内地面高度为1.2m，侧边与墙的距离不小于0.5m，正面与墙的距离不小于1.2m，报警阀组凸出部位之间的距离不小于0.5m

（4）报警阀组安装在室内时，室内地面增设排水设施

（5）水力警铃安装在公共通道或者值班室附近的外墙上

（6）水力警铃和报警阀的连接，采用热镀锌钢管，当镀锌钢管的公称直径为20mm时，其长度不宜大于20m

（7）安装完毕的水力警铃启动时，警铃声强度不下于70dB

（8）系统管网试压和冲洗合格后，排气阀安装在配水干管顶部、配水管的末端

2.湿式报警阀组还需符合下列要求:

(1)报警阀前后的管道能够快速充满水:压力波动时，水力警铃不发生误报警

(2) 过滤器安装在报警水流管路上，其位置在延迟器，且便于排渣操作

3.干式报警阀组还需符合下列要求:

（1）安装在不发生冰冻的场所。

（2）安装完成后，向报警阀气室注入高度为50～100mm的清水。

（3）充气连接管路的接口安装在报警阀气室充注水位以上部位，充气连接管道的直径不得小于15mm；止回阀、截止阀安装在充气连接管路上。

（4）安全排气阀安装在气源与报警阀组之间，靠近报警阀组一侧。

（5）加速器安装在靠近报警阀的位置，设有防止水流进入加速器的措施。

（6）低气压预报警装置安装在配水干管一侧。

（7）报警阀充水一侧和充气一侧、空气压缩机的气泵和储气罐以及加速器等部位分别安装监控用压力表。
