系统设计

一、消防应急灯具分类

按以下几种类型分类：

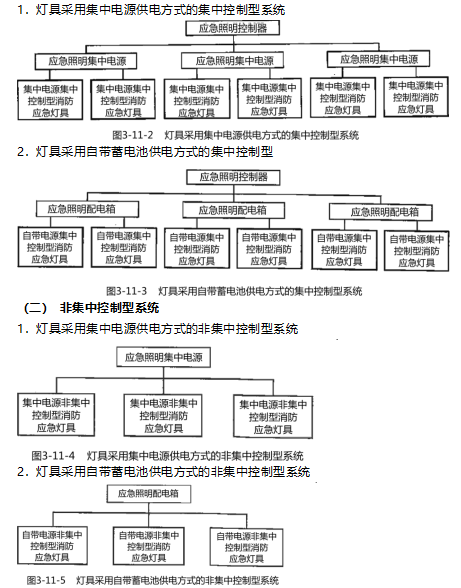

二、系统的分类与组成

（一）集中控制型系统

三、系统的工作原理

（一）集中控制型系统

集中控制型系统中设置有应急照明控制器，应急照明控制器采用通信总线与其配接的集中电源或应急照明配电箱连接，并进行数据通信；集中电源或应急照明配电箱通过配电回路和通信回路与其配接的灯具连接，为灯具供配电，并与灯具进行数据通信。应急照明控制器通过集中电源或应急照明配电箱控制灯具的工作状态，集中电源或应急照明配电箱也可直接联锁控制灯具的工作状态。

（二）非集中控制型系统

非集中控制型系统中未设置应急照明控制器，应急照明集中电源或应急照明配电箱通过配电回路与其配接的灯具连接，为灯具供配电。

一、消防应急灯具分类

二、系统的组成

系统的性能要求

（一）系统的持续应急时间

（二）地面水平最低照度

（三）灯具光源应急点亮、熄灭的响应时间

火灾状态下，灯具光源应急点亮、熄灭的响应时间应符合下列规定：

（1）高危险场所灯具光源应急点亮的响应时间不应大于0.25s；

（2）其他场所灯具光源应急点亮的响应时间不应大于5s；

（3）具有两种及以上疏散指示方案的场所，标志灯光源点亮、熄灭的响应时间不应大于5s。

三、系统类型的选择原则、

(1)设置消防控制室的场所应选择集中控制型系统;

(2)设置火灾自动报警系统，但未设置消防控制室的场所宜选择集中控制型系统；

(3)其他场所可选择非集中控制型系统。

系统设计的一般要求

（1）具有一种疏散指示方案的区域，应按照最短路径疏散的原则确定该区域的疏散指示方案。

（2）具有两种及以上疏散指示方案的区域应符合下列规定：

1） 需要借用相邻防火分区疏散的防火分区，应根据火灾时相邻防火分区可借用和不可借用的两种情况，分别按最短路径疏散原则和避险原则确定相应的疏散指示方案。

2） 需要采用不同疏散预案的交通隧道、城市轨道交通隧道、城市轨道交通站台和站厅等场所，分别按照最短路径疏散原则和避险疏散原则确定相应疏散指示方案。

灯具的选择应符合下列规定：

（1）应选择采用节能光源的灯具，消防应急照明灯具的光源色温不应低于2700K。

（2）不应采用蓄光型指示标志替代消防应急标志灯具。

（3）设置在距地面8 m及以下的灯具的电压等级及供电方式应符合下列规定：

1）应选择A型灯具；

2）地面上设置的标志灯应选择集中电源A型灯具；

3）未设置消防控制室的住宅建筑，疏散走道、楼梯间等场所可选择自带电源B型灯具。

（4）灯具面板或灯罩的材质应符合下列规定：

1）除地面上设置的标志灯的面板可以采用厚度4 mm及以上的钢化玻璃外，设置在距地面1m及以下的标志灯的面板或灯罩不应采用易碎材料或玻璃材质；

2）在顶棚、疏散路径上方设置的灯具的面板或灯罩不应采用玻璃材质。

（5） 标志灯的规格应符合下列规定：

　1）高度大于4.5m的场所，应选择特大型或大型标志灯；

　2）室内高度为3.5m～4.5m的场所，应选择大型或中型标志灯；

　3）室内高度小于3.5m的场所，应选择中型或小型标志灯。

（6）灯具及其连接附件的防护等级应符合下列规定：

　1）在室外或地面上设置时，防护等级不应低于IP67；

　2）在隧道场所、潮湿场所内设置时，防护等级不应低于IP65；

　3）B型灯具的防护等级不应低于IP34。

（7）标志灯应选择持续型灯具。

（8）交通隧道和地铁隧道宜选择带有米标的方向标志灯。

（二）标志灯的设置

1.出口标志灯的设置

1）应设置在敞开楼梯间、封闭楼梯间、防烟楼梯间、防烟楼梯间前室入口的上方；

  2）地下或半地下建筑（室）与地上建筑共用楼梯间时，应设置在地下或半地下楼梯通向地面层疏散门的上方；

  3）应设置在室外疏散楼梯出口的上方；

  4）应设置在直通室外疏散门的上方；

  5）在首层采用扩大的封闭楼梯间或防烟楼梯间时，应设置在通向楼梯间疏散门的上方；

  6）应设置在直通上人屋面、平台、天桥、连廊出口的上方；

  7）地下或半地下建筑（室）采用直通室外的金属竖向梯疏散时，应设置在金属竖向梯开口的上方；

  8）需要借用相邻防火分区疏散的防火分区中，应设置在通向被借用防火分区甲级防火门的上方；

  9）应设置在步行街两侧商铺通向步行街疏散门的上方；

  10）应设置在避难层、避难间、避难走道防烟前室、避难走道入口的上方；

  11）应设置在观众厅、展览厅、多功能厅和建筑面积大于400m²的营业厅、餐厅、演播厅等人员密集场所疏散门的上方。

2.方向标志灯的设置

（1）有围护结构的疏散走道、楼梯应符合下列规定：

1）应设置在走道、楼梯两侧距地面、梯面高度1m以下的墙面、柱面上；

2）当安全出口或疏散门在疏散走道侧边时，应在疏散走道上方增设指向安全出口或疏散门的方向标志灯；

3）方向标志灯的标志面与疏散方向垂直时，灯具的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，灯具的设置间距不应大于10m。

（2）展览厅、商店、候车（船）室、民航候机厅、营业厅等开敞空间场所的疏散通道应符合下列规定：

1）当疏散通道两侧设置了墙、柱等结构时，方向标志灯应设置在距地面高度1m以下的墙面、柱面上；当疏散通道两侧无墙、柱等结构时，方向标志灯应设置在疏散通道的上方。

2）方向标志灯的标志面与疏散方向垂直时，特大型或大型方向标志灯的设置间距不应大于30m，中型或小型方向标志灯的设置间距不应大于20m；方向标志灯的标志面与疏散方向平行时，特大型或大型方向标志灯的设置间距不应大于15m，中型或小型方向标志灯的设置间距不应大于10m。

（3）保持视觉连续的方向标志灯应符合下列规定：

1）应设置在疏散走道、疏散通道地面的中心位置；

2）灯具的设置间距不应大于3m。

（4）方向标志灯箭头的指示方向应按照疏散指示方案指向疏散方向，并导向安全出口。
