一、灭火装置
（一）灭火装置的分类与组成
消防炮系指连续喷射水时、泡沫混合液流量＞16L/s或干粉平均喷射速率＞8kg/s，脉冲喷射时单发喷射水、泡沫混合液量不低于8L的喷射灭火剂的装置。消防炮按喷射介质可分为消防水炮、消防泡沫炮和消防干粉炮；按驱动方式可分为手动消防炮、电动消防炮、液动消防炮和气动消防炮；按控制方式可分为远控消防炮和非远控消防炮；按使用功能可分为单用消防炮、两用消防炮和组合消防炮；按安装方式可分为移动式消防炮和固定式消防炮。其中，移动式消防炮按移动方式又可分为便携移动式消防炮、手抬移动式消防炮和拖车移动式消防炮。
自动消防炮灭火装置和喷射型自动射流灭火装置由探测部分、控制部分、自动消防炮部分和联动部分组成。喷洒型自动射流灭火装置由探测部分和洒水部分组成，其探测部分也可以独立设置，但一套探测部分不宜联动4个洒水部分。所选择的探测部分与洒水部分应尽量对应。
灭火装置有射流水的灭火功能、跟踪的探测功能和机械自动的定位功能。
自动消防炮的性能参数
|
额定流量（L/s）
|
额定工作压力上限/MPa
|
额定工作压力时的最大保护半径/m
|
定位时间/s
|
最小安装高度/m
|
最大安装高度/m
|
|
20
|
1.0
|
42
|
≤60
|
8
|
35
|
|
30
|
50
|
|
40
|
52
|
|
50
|
55
|
喷射型自动射流灭火装置的性能参数
|
额定流量（L/s）
|
额定工作压力上限/MPa
|
额定工作压力时的最大保护半径/m
|
定位时间/s
|
最小安装高度/m
|
最大安装
高度/m
|
|
5
|
0.8
|
20
|
≤30
|
8
|
20
|
|
10
|
28
|
25
|
喷洒型自动射流灭火装置的性能参数
|
额定流量（L/s）
|
额定工作压力上限/MPa
|
额定工作压力时的最大保护半径/m
|
定位时间/s
|
最小安装高度/m
|
最大安装
高度/m
|
|
5
|
0.6
|
6
|
≤30
|
8
|
25
|
|
10
|
7
|
（二）灭火装置的设置要求
灭火装置的布置应根据设置场所的净空高度、平面布局等建筑条件合理确定。灭火装置应满足相应使用环境和介质的防腐蚀要求，自动消防炮和喷射型自动射流灭火装置的俯仰和水平回转角度应满足使用要求，自动消防炮应具有直流-喷雾的转换功能。满足相应使用环境和介质的防腐蚀要求。灭火装置安装的设计应符合下列规定：
（1）安装位置应满足灭火装置正常使用和维护的要求。
（2）固定支架或安装平台应能满足灭火装置的喷射、喷洒反作用力要求，且结构设计应能满足灭火装置正常使用的要求。
二、探测装置
（一）探测装置的组成
探测装置具有自动探测、定位火源，并向控制装置传送火源信号等功能。目前常用的火灾探测器主要为图像型或火焰火灾探测器。探测装置探测到火源后，再利用图像中心点匹配法或多级扫描辐射最高强度阈值判定法，进行火源的跟踪定位。
（二）探测装置的设置要求
探测装置的设置应符合下列规定：
（1）应采用复合探测方式，并应能有效探测和判定保护区域内的火源。
（2）监控半径应与对应灭火装置的保护半径或保护范围相匹配。
（3）探测装置的布置应保证保护区域内无探测盲区。
（4）探测装置应满足相应使用环境的防尘、防水、抗现场干扰等要求。
三、控制装置
（一）控制装置的分类与组成
系统从探测到火灾后至实施定点灭火过程中涉及信息处理和过程控制的组件均属控制装置。
控制装置主要包括控制主机（远程控制盘、视频信息存储器、显示器、主机电源、UPS电源、警报装置、打印机），信号处理器（火灾信号处理单元、驱动信号处理单元、反馈信号处理单元、解码器），现场控制箱，消防水泵控制柜等。
（二）控制装置的功能和设置要求
1、控制主机的功能
（1）控制主机应具有与火灾自动报警系统和其他联动控制设备匹配的通信接口。
（2）应控制自动消防炮或喷射型自动射流灭火装置的水平、俯仰回转动作、射流状态转换。
（3）应控制自动控制阀的开启和关闭。
（4）应远程启动消防水泵，但不应自动和远程停止消防水泵。
（5）在自动控制状态下，应按设定程序控制灭火装置动作。
（6）应具有消防水泵、灭火装置、自动控制阀、信号阀和水流指示器等的状态显示功能。
（7）自检功能；声、光报警功能；故障报警功能；消音复位功能；报警信息显示、记忆和打印功能；火灾现场视频实时监控和记录功能。
2、现场控制箱的功能
（1）应设置在灭火装置的附近，便于现场手动操作，并应能观察到灭火装置动作。
（2）应具有防误操作的措施。
（3）应具有消防水泵、自动控制阀等的状态显示功能。
（三）声、光警报器的设置要求
系统应设置声、光警报器，并应满足下列要求：
（1）保护区内应均匀设置声、光警报器，可与火灾自动报警系统合用。
（2）声压级不应小于60dB；在环境噪声＞60dB的场所，其声压级应高于背景噪声15dB。
四、水流指示器
水流指示器的设置应满足下列要求：
（1）每台自动消防炮及喷射型自动射流灭火装置、每组喷洒型自动射流灭火装置的供水支管上应设置水流指示器，且应安装在手动控制阀的出口之后。
（2）公称压力不应小于系统工作压力的1.2倍。
（3）应安装在便于检修的位置，当安装在吊顶内时，吊顶应预留检修孔
（4）公称直径应与供水支管的管径相同。
五、水流指示器

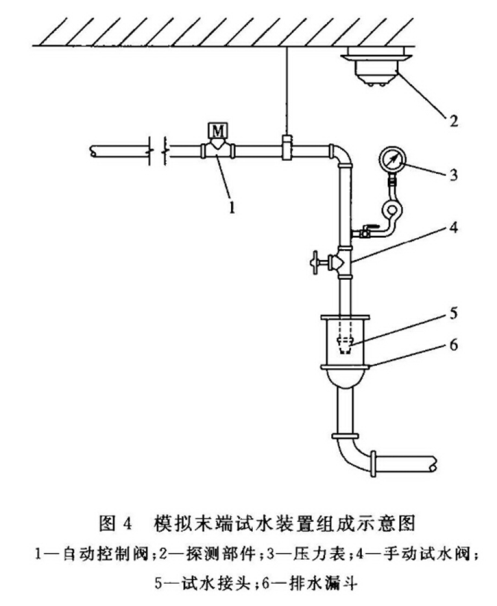

（一）模拟末端试水装置的与组成
模拟末端试水装置应由探测部件、压力表、试水阀、试水接头及排水管组成。
（二）模拟末端试水装置的设置要求
模拟末端试水装置的设置应满足下列要求：
（1）每个保护区的管网最不利点处应设模拟末端试水装置，并应便于排水；模拟末端试水装置的出水，应采取孔口出流的方式排入排水管道；排水立管宜设伸顶通气管，管径应经计算确定，且不应小于75mm。
（2）模拟末端试水装置宜安装在便于进行操作测试的地方；模拟末端试水装置应设置明显的标识，试水阀距地面的高度宜为1.5m，并应采取不被他用的措施。
（3）探测部件应与系统所采用的型号规格一致；试水阀的公称直径应与灭火装置前的供水支管相同；试水接头的流量系数（K值）应与灭火装置相同。
