知识库/监理工程师 /二、混凝土结构工程

二、混凝土结构工程

二、混凝土结构工程相关课程

本视频可免费试听30秒，看完整版请购买课程

二、混凝土结构工程考点解析

所属考试：监理工程师

授课老师：江凌俊

所属科目：目标控制（土木建筑）

考点标签：理解

所属章节：（质量）第五章工程质量数据统计分析和检验检测方法/第三节工程实体质量检测方法/二、混凝土结构工程

所属版本：

二、混凝土结构工程介绍

二、混凝土结构工程★★★

（一）混凝土结构强度检测【19、22、24年】

结构或构件混凝土抗压强度的检测，可采用回弹法、超声回弹综合法、钻芯法或后装拔出法等方法。

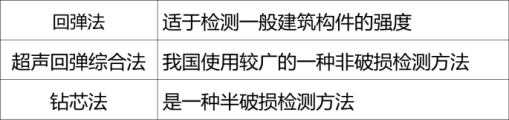

回弹法	适于检测一般建筑构件的强度
	批量检测时，应随机抽取构件，抽检数量不宜少于同批构件总数的30%，且不宜少于10件。当检验批构件数量大于30个时，抽样构件数量可适当调整，不得少于国家现行有关标准规定的最少抽样数量。
超声回弹综合法	我国使用较广的一种非破损检测方法。
	它较之单一的超声或回弹非破损检验方法具有精度高、适用范围广等优点。
钻芯法	可用于确定混凝土抗压强度推定值、劈裂抗拉强度推定值以及混凝土构件的抗折强度推定值。
	该方法直观、可靠、准确，是一种半破损检测方法。

（二）混凝土结构或构件变形

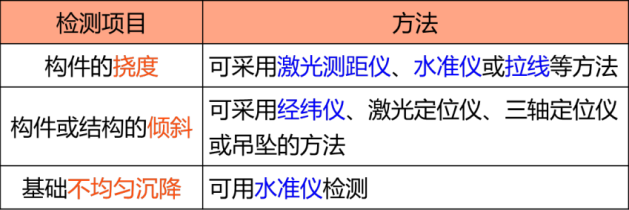

混凝土结构或构件变形检测方法及依据
检测项目	方法
构件的挠度	可采用激光测距仪、水准仪或拉线等方法
构件或结构的倾斜	可采用经纬仪、激光定位仪、三轴定位仪或吊坠的方法
基础不均匀沉降	可用水准仪检测

（三）钢筋配置

钢筋配置的检测可分为钢筋位置、保护层厚度、直径、数量等项目。

• 钢筋位置、保护层厚度和钢筋数量，宜采用非破损的雷达法或电磁感应法进行检测，必要时可凿开混凝土验证钢筋直径或保护层厚度。

（四）现浇混凝土板厚度

现浇混凝土板厚度检测常用超声波对测法。

（五）预制构件进场性能检验【新增】

（1）梁板类简支受弯预制构件进场时应进行结构性能检验，并应符合:

2）钢筋混凝土构件和允许出现裂缝的预应力混凝土构件应进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件应进行承载力、挠度和抗裂检验。

3）对大型构件及有可靠应用经验的构件，可只进行裂缝宽度、抗裂和挠度检验。

4）对使用数量较少的构件，当能提供可靠依据时，可不进行结构性能检验。

（2）对其他预制构件，除设计有专门要求外，进场时可不做结构性能检验。

（3）对进场时不做结构性能检验的预制构件，应采取下列措施：

1）施工单位或监理单位代表应驻厂监督制作过程；

2）当无驻厂监督时，预制构件进场时应对预制构件主要受力钢筋数量、规格、间距及混凝土强度等进行实体检验。

专题更新时间：2026/06/04 17:51:54

二、混凝土结构工程考点试题

多选题 1.下列检测方法中，属于实体混凝土构件抗压强度检测方法的有（）。

A . 贯入法

B . 回弹法

C . 钻芯法

D . 后装拔出法

E . 静载试验法

查看答案去答题练习

正确答案: B

答案解析: 结构或构件混凝土抗压强度的检测，可采用回弹法、超声回弹综合法、钻芯法或后装拔出法等方法。
选项A错误，贯入法检测砌筑砂浆抗压强度，选项E，静载试验法检测桩基强度。

单选题 2.适用于检测一般建筑构件、桥梁及各种混凝土构件（板、梁、柱、桥架）的强度检测方法是（）。

A . 回弹法

B . 超声回弹综合法

C . 钻芯法

D . 后装拔出法

查看答案去答题练习

正确答案: A

答案解析: 结构或构件混凝土抗压强度的检测，可采用回弹法、超声回弹综合法、钻芯法或后装拔出法等方法。
（1）回弹法适用于检测一般建筑构件、桥梁及各种混凝土构件（板、梁、柱、桥架）的强度。
（2）超声回弹综合法根据实测声速值和回弹值综合推定混凝土强度，是目前我国使用较广的一种结构中混凝土强度非破损检验方法。
（3）钻芯法是从结构或构件中钻取圆柱状试件得到在检测龄期混凝土强度的方法，可用于确定检测批或单个构件的混凝土抗压强度推定值、劈裂抗拉强度推定值以及混凝土构件的抗折强度推定值。

单选题 3.（　　）是我国使用较广的一种非破损检测方法。

A . 回弹法　　

B . 超声回弹综合法

C . 钻芯法　　

D . 后装拔出法

查看答案去答题练习

正确答案: B

答案解析: 结构或构件混凝土抗压强度的检测，可采用回弹法、超声回弹综合法、钻芯法或后装拔出法等方法。

单选题 4.基础不均匀沉降的检测方法是（　　）。

A . 经纬仪

B . 水准仪

C . 超声波对测

D . 电磁感应法

查看答案去答题练习

正确答案: B

答案解析: 混凝土结构或构件变形检测方法

• 钢筋位置、保护层厚度和钢筋数量，宜采用非破损的雷达法或电磁感应法进行检测，必要时可凿开混凝土验证钢筋直径或保护层厚度。
• 现浇混凝土板厚度检测常用超声波对测法。

多选题 5.下列检测方法中，属于实体混凝土构件抗压强度检测方法的有（）。

A . 贯入法

B . 回弹法

C . 钻芯法

D . 后装拔出法

E . 静载试验法

查看答案去答题练习

正确答案: B

大咖讲解：二、混凝土结构工程

江凌俊

监理工程师

注册安全工程师

二级建造师

一级建造师

初级注册安全工程师

曾在设计院任职，线上线下多年培训行业从业经历。

查看老师课程

一、地基基础工程

一、地基基础工程★★★

（一）地基基础工程试验

1. 地基土的物理性质试验

试验项目	检验方法
土的含水率试验	以烘干法为室内试验的标准方法。在工地如无标准设备或要求快速测定含水率时，可依土的性质和工程情况分别采用酒精燃烧法、红外线照射法、炒干法、实容积法、微波加热法、碳化钙气压法等
地基土最佳含水量时的最大干密度测定试验	击实试验：轻型击实法和重型击实法
压实度试验	施工现场测定土料、无机结合料、砂砾混合料及沥青混合料等的压实度，一般有环刀法、灌砂法、直接称量法、蜡封称量法、取土器法和水袋法等

2. 地基土承载力试验【22-23、25年】

地基土的承载力试验采用承压板现场试验确定。

试验方法要点如下：

1）试验基坑宽度不应小于承压板宽度或直径的3倍。

2）加荷分级不应少于8级。最大加载量不应小于设计要求的2倍。

4）同一土层参加统计的试验点不应少于3点，当试验实测值的极差不超过其平均值30%时，取此平均值作为地基承载力特征值。

3）出现终止加载的情况有：

①承压板周围的土明显地侧向挤出；

②沉降S急骤增大，荷载-沉降（P-S）曲线出现陡降段；

③在某一荷载下，24h内沉降速率不能达到稳定；

④沉降量与承压板宽度或直径之比大于或等于0.06。

当满足本条前三种情况之一时，其对应的前一级荷载定为极限荷载。

3. 桩基承载力试验

桩基础检验包括桩身质量检验和桩基础承载力检验。

• 根据现行国家标准：施工结束后，混凝土灌注桩、预制桩应对桩身完整性进行检验；混凝土灌注桩还应对混凝土强度进行检验。

• 桩身完整性为主控项目；检验方法采用低应变法等方法。

• 混凝土强度为主控项目，采用28d试块强度或钻芯法进行检验。【新增】

（二）地基基础实体检测

3. 基桩检测【15、23-25年★★】

基桩检测项目可分为基桩承载力、桩身完整性、桩长、钢筋笼长度、桩身混凝土强度、桩端持力层和桩底沉渣厚度。

基桩检测方法及依据
检测项目	方法
基桩承载力	静载荷试验法、原位静荷载试验法等
桩身完整性	低应变法、钻芯法
桩长	旁孔投射法、钻芯法
钢筋笼长度	磁测桩法
桩身混凝土强度、桩端持力层和桩底沉渣厚度	钻芯法

高频

三、钢结构工程

三、钢结构工程★★★

（一）连接检测【21-22、24年】

焊缝检测需要经过外观检测、无损检测、表面检测等。

（1）焊缝外观检测

1）所有焊缝应冷却到环境温度后方可进行外观检测。

2）外观检测采用目测方式：

• 裂纹的检查：应辅以5倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤

• 尺寸的测量：应用量具、卡规

【磁粉检测】利用铁磁性材料在磁场中被磁化后，缺陷处会产生漏磁场吸附磁粉形成磁痕来显示缺陷；

【渗透检测】对于非多孔性材料，将含有颜料或荧光剂的渗透液涂覆在焊缝表面，利用液体的毛细作用渗入表面开口缺陷，去除多余渗透液后再施加显像剂，从而显示出缺陷的痕迹。

（2）焊缝质量检测

无损检测

1）无损检测的基本要求

无损检测应在外观检测合格后进行。

• III、IV类钢材及焊接难度等级为C、D级时，应以焊接完成24h后无损检测结果作为验收依据；

• 当钢材标称屈服强度大于690MPa或供货状态为调质状态时，应以焊接完成48h后无损检测结果作为验收依据。【22年】

（2）焊缝质量检测

无损检测

2）设计要求全焊透的焊缝，内部缺陷的检测规定：

对设计上要求全焊透的一、二级焊缝和设计上没有要求的钢材等强对焊拼接焊缝的质量，可采用超声波探伤的方法检测。

①一级焊缝应100%检验，其合格等级不应低于现行国家标准B级检验的II级要求。

②二级焊缝应进行抽验，抽验比例不小于20%。其合格等级不应低于现行国家标准的相关规定。

③三级焊缝应根据设计要求进行相关的检测，一般情况下可不进行无损检测。【21、22、25年】

（2）焊缝质量检测

表面检测

3）表面检测规定

当出现下列情况之一时，应进行表面检测：

• 设计文件要求进行表面检测；

• 外观检测发现裂纹时，应对该批中同类焊缝进行100%的表面检测；

• 外观检测怀疑有裂纹缺陷时，应对怀疑的部位进行表面检测；

• 检测人员认为有必要检测的。

铁磁性材料应采用磁粉检测表面缺欠。

不能使用磁粉检测时，应采用渗透检测。

【区别】焊缝外观检测与表面检测的区别

（1）外观检测：主要是用肉眼或借助简单工具（如5倍放大镜、量具、卡规），检查焊缝成型后的外观情况（如有无裂纹）。

（2）表面检测：是采用无损检测方法（磁粉探伤或渗透探伤）来检查焊缝表面及近表面的缺陷，主要是为了检测出一些外观检测难以发现的表面及近表面微小缺陷。

3.螺栓连接及高强度螺栓连接【24年】

（1）永久性普通螺栓紧固应牢固、可靠，外露丝扣不应少于2扣，可通过观察和用小锤敲击检查。

（2）对高强度螺栓连接副终拧扭矩的施工质量检测，应在终拧1h之后、48h之内完成。

（二）尺寸、偏差与构造【24年】

尺寸检测

尺寸检测的范围，应检测所抽样构件的全部尺寸，每个尺寸在构件的3个部位量测，取3处测试值的平均值作为该尺寸的代表值；

• 钢材的厚度可用超声测厚仪测定

构造检测

钢结构构造检测有：杆件长细比、支撑体系的连接、支撑体系构件的尺寸和构件截面宽厚比等项目。【24年】

（三）变形检测

钢结构变形检测可分为：结构整体垂直度、整体平面弯曲以及构件垂直度、弯曲变形、跨中挠度等项目，可采用水准仪、经纬仪、激光垂准仪或全站仪等仪器进行。

钢结构变形	尺寸≤6m	拉线、吊线坠
钢构件挠度	跨度＞6m	全站仪或水准仪
钢构件垂直度、侧向弯曲矢高以及钢结构整体垂直度与整体平面弯曲	尺寸＞6m	全站仪或经纬仪

4. 防腐、防火涂装厚度检测

防腐涂层厚度检测

同一构件应检测5处，每处应检测3个相距50mm的测点。

防火涂层厚度检测

• 对薄型防火涂料涂层厚度，采用涂层厚度测定仪检测。

• 对厚型防火涂料涂层厚度，应采用测针和钢尺检测，80%及以上面积应符合有关耐火极限的设计要求，且最薄处厚度不应低于设计要求的 85%。

高频

四、砌体结构工程

四、砌体结构实体检测

（一）强度检测【21、23年】

砌体结构的强度检测可分为砌筑块材强度、砌筑砂浆强度、砌体强度等项目。

检测项目	方法
砌筑块材	取样法、回弹法、取样结合回弹的方法和钻芯的方法等
砌筑砂浆	推出法、筒压法、砂浆片剪切法、点荷法和回弹法等
砌体	原位轴压法、扁顶法、切制抗压试件法和原位单剪法

（三）构造连接检测【25年】

砌体结构的构造检测可分为砌筑构件的高厚比、梁垫、壁柱、预制构件的搁置长度、大型构件端部的锚固措施、圈梁、构造柱或芯柱、砌体局部尺寸及钢筋网片和拉结筋等。

高频

五、给水排水工程

五、给水排水工程【新增★★】

检测项目	方法
承压(给水、供热) 管道	水压试验，试验压力为工作压力的1.5倍，但不得小于0.6MPa
室内雨水管道	灌水试验，灌水试验持续1h
室内排水管道	灌水试验，满水15min水面下降后，再灌满观察5min
室外排水管道	灌水试验和通水试验，时间不少于30min，逐段观察

高频

六、防水与节能工程

六、防水与节能工程【新增★★】

（一）防水工程实体检验

1. 建筑屋面工程

建筑屋面工程在屋面防水层和节点防水完成后，应进行雨后观察或淋水、蓄水试验，并应符合：

(1) 采用雨后观察时，降雨应达到中雨量级标准；

(2) 采用淋水试验时，持续淋水时间不应少于2h;

(3) 檐沟、天沟、雨水口等应进行蓄水试验，其最小蓄水高度不应小于20mm, 蓄水时间不应少于24h。

2. 建筑外墙工程

建筑外墙工程墙面防水层和节点防水完成后应进行淋水试验，并应符合：

(1) 持续淋水时间不应少于30min;

(2) 仅进行门窗等节点部位防水的建筑外墙，可只对门窗等节点进行淋水试验。

3. 建筑室内工程

建筑室内工程在防水层完成后，应进行淋水、蓄水试验，并应符合：

(1) 楼、地面最小蓄水高度不应小于20mm, 蓄水时间不应少于24h;

(2) 有防水要求的墙面应进行淋水试验，淋水时间不应小于30min;

(3) 独立水容器应进行满池蓄水试验，蓄水时间不应少于24h;

(4) 室内工程厕浴间楼地面防水层和饰面层完成后，均应进行蓄水试验。

（二）围护结构现场实体检验

建筑围护结构节能工程施工完成后，应对围护结构的外墙节能构造和外窗气密性能进行现场实体检验。

• 建筑外墙节能构造的现场实体检验应包括：墙体保温材料的种类、保温层厚度和保温构造做法。

（三）设备系统节能性能检验

供暖节能工程、通风与空调节能工程、配电与照明节能工程安装调试完成后，应由建设单位委托具有相应资质的检测机构进行系统节能性能检验并出具报告。

高频

七、装饰装修工程

七、装饰装修工程【新增★★】

（一）有关安全和功能检验

装饰装修工程实体检测内容
工程类别	检测内容
门窗工程	建筑外窗的气密性能、水密性能、抗风压性能
饰面板工程	饰面板后置埋件现场拉拔力
饰面砖工程	外墙饰面砖样板及工程饰面砖粘结强度
幕墙工程	1）硅酮结构胶的相容性和剥离粘结性 2）幕墙后置埋件和槽式预埋件的现场拉拔力 3）幕墙的气密性、水密性、耐风压性能及层间变形性能
