水泥的性能与应用概述

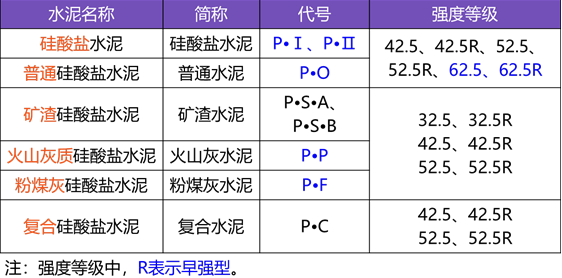

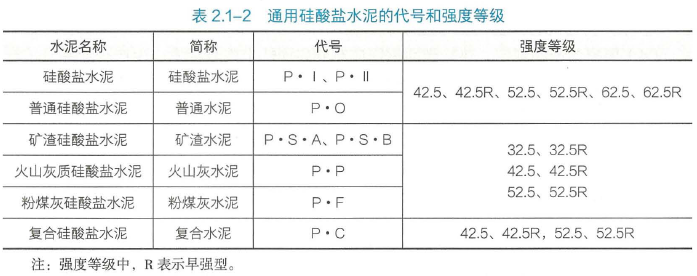

碳素钢【21年】

低碳钢

含碳量＜0.25%

中碳钢

含碳量0.25%~0.6%

高碳钢

含碳量＞0.6%

合金钢

低合金钢

合金元素总含量＜5%

中合金钢

合金元素总含量5%~10%

高合金钢

合金元素总含量＞10%

凝结时间

初凝时间

从水泥加水拌合起至水泥浆开始失去可塑性所需的时间；（≥45分钟）

终凝时间

从水泥加水拌合起至水泥浆完全失去可塑性并开始产生强度所需的时间。（硅酸盐水泥≤6.5h，其他≤10h）

安定性

指水泥在凝结硬化过程中，体积变化的均匀性。

如果水泥硬化后产生不均匀的体积变化，即所谓体积安定性不良，就会使混凝土构件产生膨胀性裂缝。

强度

采用胶砂法来测定水泥的3d和28d的抗压强度和抗折强度。

主要特性

①凝结硬化快、早期强度高

②水化热大

③抗冻性好

④耐热性差

⑤耐蚀性差

⑥干缩性较小

①凝结硬化较快、早期强度较高

②水化热较大

③抗冻性较好

④耐热性较差

⑤耐蚀性较差

⑥干缩性较小

①凝结硬化慢、早期强度低，后期强度增长较快

②水化热较小

③抗冻性差

④耐热性好

⑤耐蚀性较好

⑥干缩性较大

⑦泌水性大、抗渗性差

①凝结硬化慢、早期强度低，后期强度增长较快

②水化热较小

③抗冻性差

④耐热性较差

⑤耐蚀性较好

⑥干缩性较大

⑦抗渗性较好

①凝结硬化慢、早期强度低，后期强度增长较快

②水化热较小

③抗冻性差

④耐热性较差

⑤耐蚀性较好

⑥干缩性较小

⑦抗裂性较高

①凝结硬化慢、早期强度低，后期强度增长较快

②水化热较小

③抗冻性差

④耐蚀性较好

⑤其他性能与所掺入的两种或两种以上混合材料的种类、掺量有关

流动性

坍落度或坍落扩展度：愈大表示流动性愈大

维勃稠度值：愈大表示流动性愈小

黏聚性

主要通过目测结合经验进行评定

保水性

(1)减水剂

①掺入减水剂，若不减少拌合用水量，能显著提高拌合物的流动性

②当减水而不减少水泥时，可提高混凝土强度

③若减水的同时适当减少水泥用量，则可节约水泥

④耐久性也能显著提高

(2)早强剂

可加速混凝土硬化和早期强度发展，缩短养护周期，加快施工进度，提高模板周转率，多用于冬期施工或紧急抢修工程。

(3)缓凝剂

主要用于高温季节混凝土、大体积混凝土、泵送与滑模方法施工以及远距离运输的商品混凝土。

不宜用于日最低气温5℃以下施工的混凝土，也不宜用于有早强要求的混凝土和蒸汽养护的混凝土

（4）引气剂

①优点：引气剂可改善混凝土拌合物的和易性，减少泌水离析，并能提高混凝土的抗渗性和抗冻性。同时，含气量的增加，混凝土弹性模量降低，对提高混凝土的抗裂性有利。

②缺点：混凝土的抗压强度会有所降低。

③适用于抗冻、防渗、抗硫酸盐、泌水严重的混凝土等。

（5）膨胀剂

适用于补偿收缩混凝土、填充用膨胀混凝土、灌浆用膨胀砂浆、自应力混凝土等。

（6）防冻剂

含亚硝酸盐、碳酸盐的防冻剂严禁用于预应力混凝土结构；

含有六价铬盐、亚硝酸盐等有害成分的防冻剂，严禁用于饮水工程及与食品相接触的工程；

含有硝铵、尿素等产生刺激性气味的防冻剂，严禁用于办公、居住等建筑工程。

非活性矿物掺合料

磨细石英砂、石灰石、硬矿渣

活性矿物掺合料

粒化高炉矿渣、火山灰质材料、粉煤灰 、硅粉、钢渣粉、磷渣粉等

水泥砂浆

强度高、耐久性好

但流动性、保水性均稍差

房屋防潮层以下的砌体

或对强度有较高要求的砌体

混合砂浆

水泥石灰砂浆具有一定的强度和耐久性，且流动性、保水性均较好，易于砌筑

一般墙体中常用的砂浆

砌块专用砂浆

------

蒸压砖专用砂浆

砌体抗剪强度不应低于烧结普通砖砌体取值的砂浆

专门用于砌筑蒸压灰砂砖砌体或蒸压粉煤灰砖砌体

胶凝材料

干燥条件

可选用气硬性胶凝材料（石灰、石膏），也可选用水硬性胶凝材料（水泥）

潮湿环境或水中

必须选用水泥作为胶凝材料【20、21年】

细骨料

对于砌筑砂浆用砂，优先选用中砂。【14年】

毛石砌体宜选用粗砂。

掺合料

为改善砂浆和易性而加入的无机材料，例如：石灰膏、电石膏、黏土膏、粉煤灰、沸石粉等。掺合料对砂浆强度无直接影响。

强度

强度试件

以边长为70.7mm的立方体试件，在标准养护条件下，用标准试验方法测得28d龄期的抗压强度值确定。

强度等级

M30、M25、M20、M15、M10、M7.5、M5

强度判定

立方体试件以三个为一组进行评定，以三个试件测值的算术平均值作为该组试件的砂浆立方体试件抗压强度平均值。

①三个测值的最大值或最小值中如有一个与中间值的差值超过中间值的15%时，则把最大值及最小值一并舍去，取中间值作为该组试件的抗压强度值；

②如有两个测值与中间值的差值均超过中间值的15%时，则该组试件的试验结果无效。

强度

影响因素

除了砂浆的组成材料、配合比、施工工艺、施工及硬化时的条件等因素外，砌体材料的吸水率也会对砂浆强度产生影响。

流动性（稠度）

指标

①砂浆的流动性，用稠度表示。

稠度值越大，砂浆的流动性越大。【16年】

要求

②对于吸水性强的砌体材料和高温干燥的天气，要求砂浆稠度要大些；反之，对于密实不吸水的砌体材料和湿冷天气，砂浆稠度可小些。　

影响因素

③所用胶凝材料种类及数量；用水量；掺合料的种类与数量；砂的形状、粗细与级配；外加剂的种类与掺量；搅拌时间。【20年】

保水性

砂浆的保水性用分层度表示。砂浆的分层度不得大于30mm。

烧结砖

烧结普通砖：尺寸为240mm×115mm×53mm

-

烧结多孔砖：孔洞率≥28%

烧结多孔砌块：孔洞率≥33%

主要用于承重部位

烧结空心砖：孔洞率≥40%

填充墙、自承重墙

蒸压砖

尺寸规格与实心黏土砖相同

不能用于：

长期受热200℃以上、受急冷急热或有酸性介质腐蚀的建筑部位

混凝土砖

质轻、防火、隔声、保温、抗渗、抗震、耐久、无污染、节能降耗

可直接替代烧结普通砖、多孔砖用于承重，是新型墙体材料

规格

空心砌块按其强度等级分为MU5.0、MU7.5、MU10、MU15、MU20和MU25六个等级

按强度可采用MU3.5、MU5.0、MU7.5、MU10.0和MU15五个等级。

• 砌块按干密度分为B03、B04、B05、B06、B07、B08共六个级别；

• 按抗压强度分A1.0、A2.0、A2.5、A3.5、A5.0、A7.5、A10七个强度级别；
