燃气管道穿跨越施工技术

根据敷设方式分类

（1）埋地燃气管道：一般在城市中常采用直埋或地沟方式敷设。

（2）架空燃气管道：为了管理维修方便，在管道通过河流等障碍时或在工厂区采用架空敷设。

3.根据输气压力分类

按照《燃气工程项目规范》GB55009—2021的规定，我国燃气输配管道根据最高工作压力分为七类，其中超高压燃气管道不属于城镇燃气输配管道范围。城镇燃气输配管道按输配压力分类见表4.2-1。【25年变更】

超高压、高压和中压A燃气管道，应采用钢管；中压B和低压燃气管道，宜采用钢管或机械接口铸铁管。中、低压地下燃气管道采用聚乙烯管材时，应符合有关标准的规定。

管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。采用水平定向钻和插入法敷设的聚乙烯管道，功能性试验应在敷设前进行；在回拖或插入后，应随同管道系统再次进行严密性试验。

1 根据敷设方式分类

2 根据输气压力分类

（1）埋地燃气管道：一般在城市中常采用直埋或地沟方式敷设。

（2）架空燃气管道：为了管理维修方便，在管道通过河流等障碍时或在工厂区采用架空敷设。

按照《燃气工程项目规范》GB55009—2021的规定，我国燃气输配管道根据最高工作压力分为七类，其中超高压燃气管道不属于城镇燃气输配管道范围。城镇燃气输配管道按输配压力分类见表4.2-1。【25年变更】

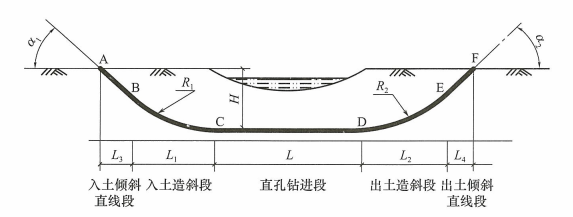

扩孔孔径达到终孔要求、清孔完成后应及时进行回拖管道施工。准备管线回拉铺设施工前，检查已焊接完成的管线长度、焊缝、防腐。回拖管段的质量、拖拉装置安装及其与管段连接等检验合格并经压力试验合格后，方可进行拖管。

①施工前，应勘察施工现场，掌握施工地层的类别和厚度、地下水分布、现场周边的建（构）筑物与地下管线的位置以及交通状况等。

②施工单位应根据设计人员的现场交底和工程设计图纸，对设计管线穿越段进行探测，核实施工现场既有地下管线或设施的埋深和位置，并编制该工程的施工组织设计，涉及危险性较大的工程、重要部位、关键环节等还应编制专项方案。

③测量放线应符合下列规定：

a.测量放线前，根据设计确定的控制桩位、设备情况、工程情况、地形地貌等编制施工场地平面布置图。

b.用测量仪器确定穿越中心线及穿越入土点、出土点。入土点、出土点至少放桩1个。

④根据穿越施工场地的实际情况，合理布设钻机、工作井、材料堆放和管道地面安装等工作区的位置。施工场地地面根据土层的稳定性和密实性采取防止塌陷的措施。

1）管道吹扫应按下列要求选择气体吹扫或清管球清扫。

（1）球墨铸铁管道、聚乙烯管道和公称直径小于100mm或长度小于100m的钢质管道，可采用气体吹扫。

（2）公称直径大于或等于100mm的钢质管道，宜采用清管球进行清扫。

（1）严密性试验应在强度试验合格后进行，且管线全线应回填，以减少管内温度变化对试验的影响。

（2）严密性试验前应向管道内充空气或惰性气体至试验压力，燃气管道的严密性试验稳压的持续时间一般不少于24h，每小时记录不应少于1次，修正压力降小于133Pa为合格。

（3）架空管道升压到严密性试验压力后，可采用起泡剂对所有焊口、接口进行检查，无泄漏为合格。
