地下市政管线工程介绍

1．市政管线工程分类

按覆土深度是否超1.5m		深埋	浅埋
	北方	排水管道、给水、煤气管道	热力管道、电力、电信
	南方	排水管道	给水管道

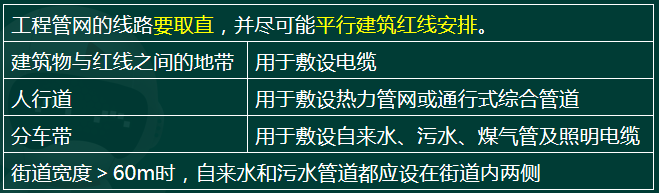

2．市政管线布置方式及布置原则

工程管网的线路要取直，并尽可能平行建筑红线安排。
建筑物与红线之间的地带	用于敷设电缆
人行道	用于敷设热力管网或通行式综合管道
分车带	用于敷设自来水、污水、煤气管及照明电缆
街道宽度＞60m时，自来水和污水管道都应设在街道内两侧

3．共同沟

（1）共同沟概念。共同沟也称“地下城市管道综合管廊”。

优点：①减少挖掘道路次数；②方便扩容；③容易维修管理；④延长了使用寿命；⑤结构安全性高；⑥有利于城市规划；⑦管理维修方便。

（2）共同沟的系统组成

组成分类	共同沟本体
	管线	各种管线慎用：雨污水管等重力流管线
	地面设施	地面控制中心、人员出入口、通风井、材料投入口等
	标识系统

（3）共同沟的建设常用形式

建设

形式

干线共同沟

主干线，向支线共同沟提供服务

断面大，要求高；设于道路中央下方

支线共同沟

干线和终端用户之间联系通道

矩形断面，要求简单；设于人行道下

缆线共同沟

直接供应各终端用户

断面小，无通风，监控设备；埋设人行道下

专题更新时间：2026/06/09 14:45:12

地下市政管线工程考点试题

单选题 1.共同沟按照其功能定位划分时，不包括（）。

A . 干线综合管廊

B . 支线综合管廊

C . 通信综合管廊

D . 小型综合管廊

查看答案去答题练习

正确答案: C

答案解析: ABD选项错误，共同沟按照其功能定位，可以分为干线综合管廊、支线综合管廊、小型综合管廊等。
C选项符合题意，这不是按功能定位划分的类别，而是指综合管廊中的一种管线类型。

单选题 2.下列城市管线中，进入共同沟将增加共同沟工程造价的是( )。

A . 煤气管道

B . 电信管线

C . 空调管线

D . 雨水管道

查看答案去答题练习

正确答案: D

答案解析: D选项正确，目前原则上各种城市管线都可以进入共同沟，如空调管线、垃圾真空运输管线等，但对于雨水管、污水管等各种重力流管线，进入共同沟将增加共同沟的造价，应慎重对待。
A选项错误，煤气管道是早期综合管廊中常见的管线之一，技术成熟，施工相对容易，不会显著增加工程造价。
B选项错误，电信管线也是综合管廊中常见的管线，敷设方式简单，不会显著增加工程造价。
C选项错误，空调管线虽然不是最常见的管线，但其敷设方式和技术要求并不会显著增加综合管廊的造价

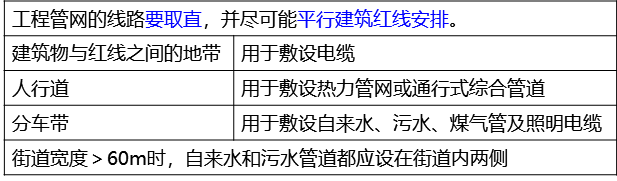

多选题 3.地下市政管线工程布置原则常规做法（）。

A . 建筑线与红线之间的地带，用于敷设电缆

B . 人行道用于敷设热力管网或通行式综合管道

C . 分车带用于敷设自来水、污水、煤气管及照明电缆

D . 街道宽度超过50m时，自来水和污水管道都应设在街道内两侧

E . 小区范围内，地下工程管网多数应走专门的地方

查看答案去答题练习

正确答案: A

答案解析: A选项正确，建筑物与红线之间的地带通常用于敷设电缆，这样可以避免对建筑物基础造成干扰。
B选项正确，人行道下方的空间相对宽敞且便于维护，适合敷设热力管网或通行式综合管道。
C选项正确，分车带下的空间可以用来敷设这些类型的管道，以充分利用道路下方的空间。
D选项错误，街道宽度超过60m时，自来水和污水管道才应设在街道内两侧，而不是50m。
E选项正确，在小区范围内，为了方便管理和维护，地下工程管网通常会集中布置在专门的区域

单选题 4.根据市政管线工程的布置方式与布置原则，人行道可以用于铺设（　　）。

A . 电缆

B . 热力管网

C . 煤气管

D . 污水管道

查看答案去答题练习

正确答案: B

答案解析:

单选题 5.【2022年.】市政的小型综合管廊应埋设在街道的（）。

A . 建筑物与红线之间地带下方

B . 分车带下方

C . 中心线下方

D . 人行道下方

查看答案去答题练习

正确答案: D

答案解析: D选项正确，小型综合管廊，埋设在人行道下，管线有电力、通信、有线电视等，直接供应各终端用户。其特点为空间断面较小，埋深浅，建设施工费用较少，不设通风、监控等设备，在维护及管理上较为简单。
A选项错误，建筑物与红线之间的地带通常用于敷设电缆，而不是小型综合管廊。
B选项错误，分车带下方通常用于敷设自来水、污水、煤气管道及照明电缆，不是小型综合管廊的主要位置。
C选项错误，街道中心线下方通常是干线综合管廊的位置

大咖讲解：地下市政管线工程

吴新华

造价工程师

二级造价工程师

国家注册一级建造师，国家注册一级造价工程师。

查看老师课程

地下工程的分类

（一）按地下工程用途分类
（二）按地下工程的存在环境及建造方式分类
1．岩石中的地下工程
2．土中地下工程
（三）按地下工程的开发深度分类（2008、2016）

高频

主要地下工程组成及构造

高频

地下交通工程—地下铁路

1．地下铁路

以电能为动力，采用轮轨运行方式的交通系统，速度大于30km/h，单向客运能力超过1万人·次/h的交通系统称为城市快速轨道交通系统。

（1）地铁建设的前提

制约地铁建设因素是经济性问题
地方财政预算收入	>300亿
地区生产总值	>3000亿
人口	>300万

（2）地铁车站

1）地铁车站形式分类。

①根据车站与地面的相对位置，可以分为高架车站、地面车站和地下车站。地下车站的土建工程宜一次建成。地面车站、高架车站及地面建筑可分期建设。

②根据车站的结构断面可以分为矩形、拱形、圆形、马蹄形、椭圆形等车站。

③根据站台形式可以分：岛式站台、侧式站台、岛侧混合式站台等。

车站间的距离应根据现状及规划的城市道路布局和客流实际需要确定，一般在城市中心区和居民稠密地区宜为1km左右，在城市外围区应根据具体情况适当加大车站间的距离。

2）地铁车站构造组成

地铁车站通常由车站主体（站台、站厅、设备用房、生活用房），出入口及通道，通风道及地面通风亭等三大部分组成。

超高峰设计客流量为该站预测远期高峰小时客流量　（或客流控制时期的高峰小时客流量）的1.1～1.4倍。

（3）区间隧道与地铁线路

区间隧道是列车通行的通道，有单洞单线隧道和单洞双线隧道之分，但以单洞单线隧道居多，按施工方法不同，主要分为明挖隧道、矿山法隧道和盾构法隧道3种，另外，还有联络通道。地铁线路应为右侧行车的双线线路，应采用1435mm标准轨距。

（4）地下铁路网

类型	特点
单线式	在最繁忙的地段重点修一二条线路
单环式	客流量集中的道路下，能够减少折返设备
多线式	便于乘客换乘，线路的延长扩建
蛛网式	运送能力很大，减少换乘次数，避免集中堵塞
棋盘式	客流分散，换乘次数增多，增加了设备的复杂性

高频

地下交通工程—地下道路

（1）地下道路的形式

（2）地下道路的线路与断面特点。

平面线形	地下公路的平面线形，一般采用直线，避免曲线。综合排水、通风等各方面要求，地下道路隧道的纵坡通常应不小于0.3%，并不大于3%
横断面净空	建筑限界	车道、路肩、路缘带、人行道等宽度
		车道、人行道的净高
	附属设备空间
	富余量及施工误差
净空断面形状		多采用矩形或近椭圆形

高频

地下交通工程—地下停车场

（1）地下停车场。

1）道路式地下停车场

2）公园式地下停车场

3）广场式地下停车场

4）建筑物地下室式停车场

（2）汽车停车场的构造基准。

停车场的构造基准是设计的基础尺寸，包括直线车道宽度、净高、弯道处车道宽度、车道坡度等。

高频

地下工业工程

地下工业工程可以分为地下轻工业与机械工业工程、地下能源工业工程、地下食品工业工程和地下电力工业工程等四类。

高频

地下公共建筑工程

1．地下公共建筑工程种类

（1）城市地下商业建筑工程

（2）城市地下行政办公建筑工程

（3）城市地下文教与展览建筑工程

（4）城市地下文娱与体育建筑

2．城市地下综合体

类型	特点
道路交叉口型	在城市中心区路面交通繁忙的道路交叉地带，以解决人行过街交通为主，适当设置一些商业设施，考虑民防因素，综合市政道路的改造，建设中小型初级的地下综合体。
车站型	是一条提高地下交通系统整体效益，探索中国城市现代化改造的有效途径。
站前广场型	在大城市的大型交通枢纽地带，结合该区域的改造、更新，进行整体设计、联合开发建设的大中型地下综合体。
副都心型	为了达到大城市中心职能疏解的目的，往往需在城市的部分重点地区新建一些反磁力中心（亦称分中心、副都心）。
中心广场型
