2025一建管理章节题练习：工程网络计划技术

选项A，双代号网络图中，节点应用圆圈表示，并在圆圈内编号。

选项B，节点是网络图中箭线之间的连接点。在时间上节点表示指向某节点的工作全部完成后该节点后面的工作才能开始的瞬间，它反映前后工作的交接点。网络图中有三个类型的节点。

选项C，起点节点只有外向箭线，一般表示一项任务或一个项目的开始。

选项D，网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。

工作的总时差是指在不影响总工期的前提下， 本工作可以利用的机动时间。

C. 紧后工作最迟开始时间：这个选项指的是紧后工作的最迟开始时间。如果一个工作的时间变动超过了紧后工作的最迟开始时间，那么就会影响整个项目的总工期。

选项A错误，网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。

选项B错误，关键线路上的工作称为关键工作

选项C正确，工程网络计划中的关键线路可能不止一条。

选项D错误，关键线路上的工作称为关键工作。

选项A错误，选项B正确，虚工作既不消耗时间，也不消耗资源

选项C、D正确。在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作主要用来表示相邻两项工作之间的逻辑关系。

选项E错误，应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。(可以交叉)

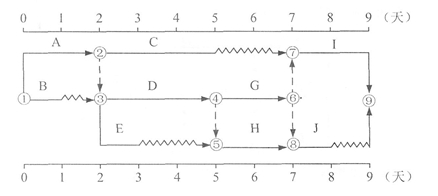

以波形线表示工作与其紧后工作之间的时间间隔(以终点节点为完成节点的工作除外，当计划工期等于计算工期时，这些工作箭线中波形线的水平投影长度表示其自由时差)。

根据图中数据可以推算出：工作C的自由时差为2天，工作E的最早开始时间为第2天，工作D为关键工作，工作H的总时差是1天，工作B的最迟完成时间是第2天，关键线路①→②→③→④→⑥→⑦→⑨。
