网络图快速计算工期及确定其关键线路两步走

项目管理双代号网络计划（二）计算工期及关键线路确定

网络计划图考核情况（2014-2018）：

双代号网络计划计算工期及关键线路确定

计算方法如下：

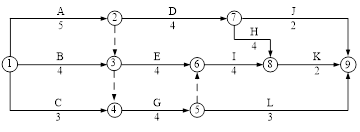

某双代号网络计划如下图，其关键路线有（ ）条。【2018】

A. 1

B. 2

C. 3

D. 4

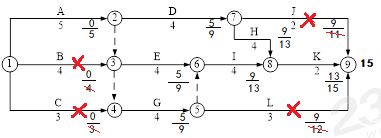

第一步：计算工期

计算各项工作的最早开始和最早完成时间，同时划去各紧前工作最早完成时间的最大值以外的工作。

从终点节点开始逆箭线方向依次逐项计算至起点节点，最迟开始时间=最迟完成时间-本工作持续时间，最迟完成时间=各紧后工作最迟开始时间的最小值

（顺箭线方向取大值）

第二步：确定关键线路

将未划去的工作顺箭线方向连成通路，即为该工作计划的关键线路。

注意：可能存在多条关键线路，检查是否有疏漏。建议从上到下来走，即：

第1条：①→②→⑦→⑧→⑨

第2条：①→②→③→⑥→⑧→⑨

第3条：①→②→③→④→⑤→⑥→⑧→⑨
