单代号网络计划、双代号网络计划绘图规则及纠错

来源:233网校 2019年8月23日

项目管理双代号网络计划(三)绘图规则及纠错

网络图的绘图通用规则(单代号、双代号网络图):

1)必须正确表达已定的逻辑关系;

2)严禁出现循环回路;

3)严禁出现双向箭头或无箭头的连线;

4)严禁出现没有箭头节点或没有箭尾节点的箭线;

5)箭线不宜交叉,当交叉不可避免时,可采用过桥法或指向法;

6)只有一个起始节点(只有由节点向外指的箭线)和一个终点节点(只有指向节点的箭线);

7)不应有多余虚箭线(或虚工作)

在双代号网络图中,为了正确地表达图中工作之间的逻辑关系,往往需要应用虚箭线。虚箭线是实际工作中并不存在的一项虚设工作,故它们既不占用时间,也不消耗资源,一般起着工作之间的联系、区分和断路三个作用。

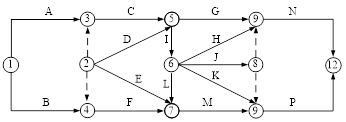

某双代号网络计划如下图,绘图的错误有( )。【2018】


A.有多个起点节点

B.有多个终点节点

C.节点编号有误

D.存在循环回路

E.有多余虚工作

233网校答案:AC

233网校解析:

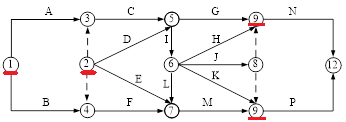

节点①和节点②均只有由节点向外指的箭线,均为起点节点;图中有两个节点编号为⑨。

某单代号网络图如下图所示,存在的错误有( )。【2014】


A.多个起点节点

B.没有终点节点

C.有多余虚箭线

D.出现交叉箭线

E.出现循环回路

233网校答案:ACD

233网校解析:


工作A和工作B均只有由节点向外指的箭线,均为起点节点;单代号网络图中的箭线表示紧邻工作之间的逻辑关系,既不占用时间,也不消耗资源。箭线应画成水平直线、折线或斜线。工作之间的逻辑关系容易表达,不需用虚箭线。需要表达工作D、E在工作C之后进行,应使用实箭线表达。
