横道图法、S曲线比较法考点解析

所属考试：二级建造师

授课老师：赵春晓

所属科目：建设工程施工管理

考点标签：运用

所属章节：第3章施工进度管理/3.4施工进度控制/3.4.2.实际进度与计划进度比较方法

所属版本：2024版

横道图法、S曲线比较法介绍

1、横道图比较法
①横道图比较法成为最常用的实际进度与计划进度比较方法。
②在施工进度计划执行过程中，只需将检查收集的实际进度数据加工整理后直接以横道线形式平行绘制于原计划横道线下方，即可形象直观地反映各项工作的实际进度、计划进度及其偏差情况。
2、S线比较法

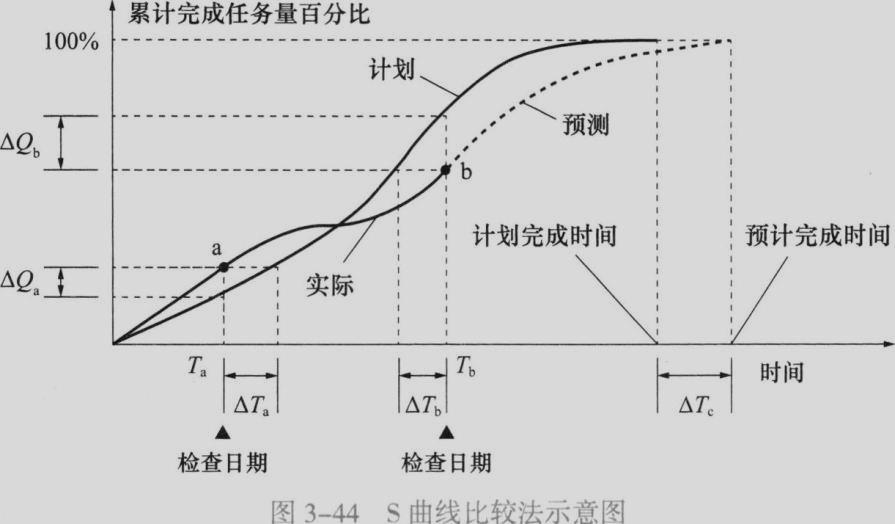

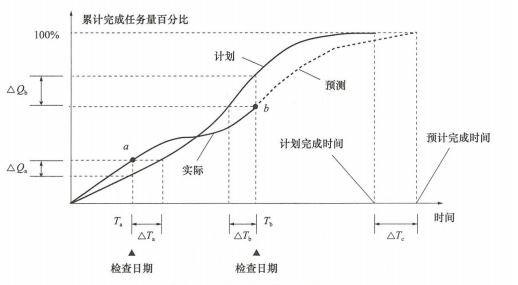

S曲线比较法是指以横坐标表示时间，纵坐标表示累计完成工程任务量的实际进度与计划进度比较方法。采用S曲线比较法，可在同一坐标系中表示整个工程在不同时点计划累计任务量、实际累计完成任务量及其偏差情况
1）工程实际进展状况
①若工程实际进展点落在计划S曲线左侧(a点)，表明此时实际进度超前。
②若工程实际进展点落在计划S曲线右侧(b点)，表明此时实际进度拖后。
③若工程实际进展点正好落在计划S曲线上，则表示此时实际进度与计划进度一致。
2）工程实际进度超前或拖后的时间

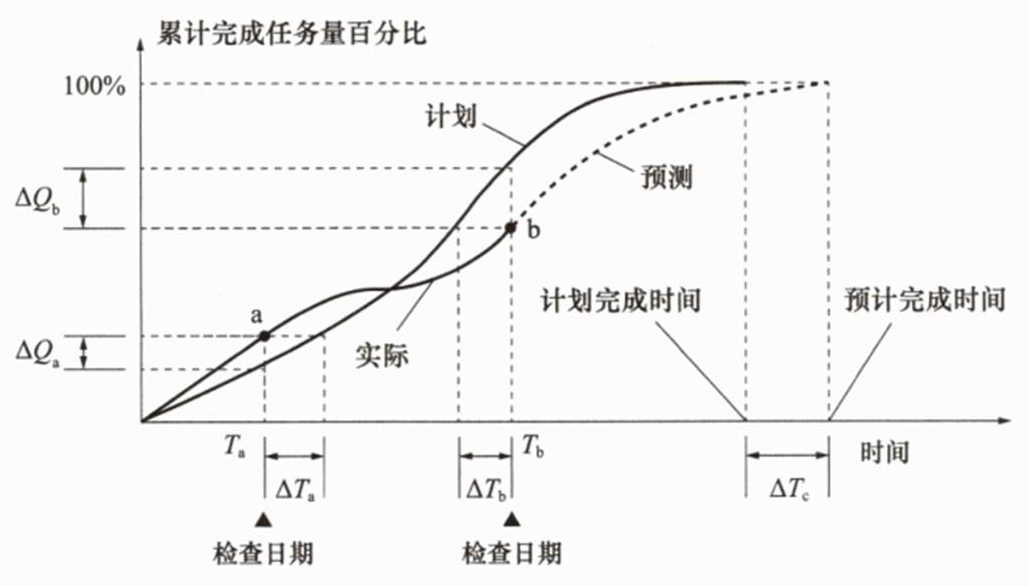

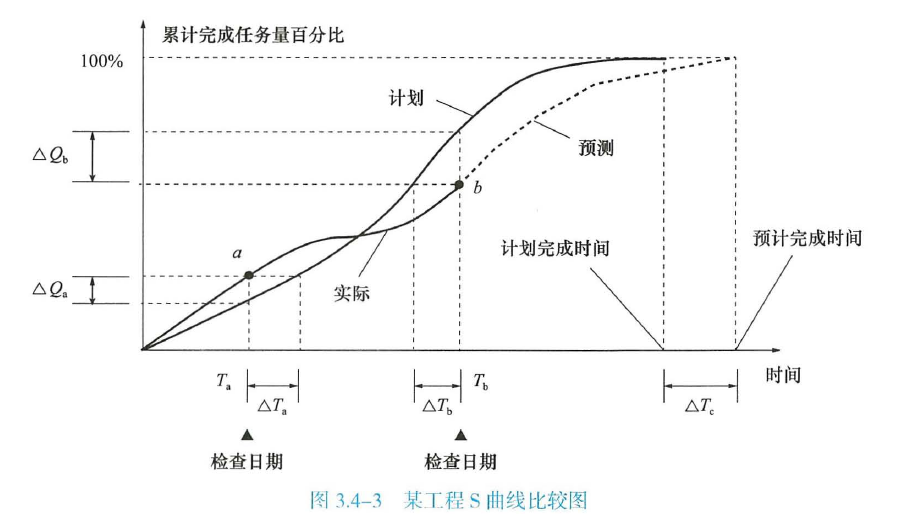

在S曲线比较图中可以直接读出实际进度超前或拖后的时间。例如在上图中：
①∆Ta表示该工程在Ta时刻实际进度超前的时间；
②∆Tb表示该工程在 Tb 时刻实际进度拖后的时间。(水平方向表示时间)
3)工程实际超额完成或拖欠的任务量。
在S曲线比较图中也可直接读出实际超额完成或拖欠的任务量。例如在上图中：
①∆Qa表示该工程在Ta时刻超额完成的任务量；
②∆Qb表示该工程在Tb时刻实际拖欠的任务量。(垂直方向表示工作量)
4）后期工程进度预测。若后期工程仍按原计划速度进行，则可作出后期工程计划S曲线，如上图中虚线所示，从而可依此预计工期拖延∆TC。

专题更新时间：2026/03/30 11:42:28

横道图法、S曲线比较法考点试题

单选题 1.在实际进度与计划进度比较方法中，关于S曲线比较法的说法，正确的是（）。

A . 工程累计完成任务量曲线类似“S”形状是因为单位时间投入的资源量在开始和结束时多

B . 若工程实际进展点落在S曲线右侧，则表明此时进度超前

C . 采用S曲线比较法，可在同一坐标系中表示整个工程在不同时点计划累计任务量、实际累计完成任务量及其偏差情况

D . S曲线能表达工程实际进展等情况．但不可以预测后期工程

查看答案去答题练习

正确答案: C

答案解析: 选项A，从整个工程实际进展全过程看，单位时间投入的资源量通常是在开始和结束时较少，中间阶段较多。
选项B，若工程实际进展点落在计划S曲线右侧，表明此时实际进度拖后。
选项C，采用S曲线比较法，可在同一坐标系中表示整个工程在不同时点计划累计任务量、实际累计完成任务量及其偏差情况。
选项D，若后期工程仍按原计划速度进行，则可作出后期工程计划S曲线虚线所示，从而可依此预计工期拖延。

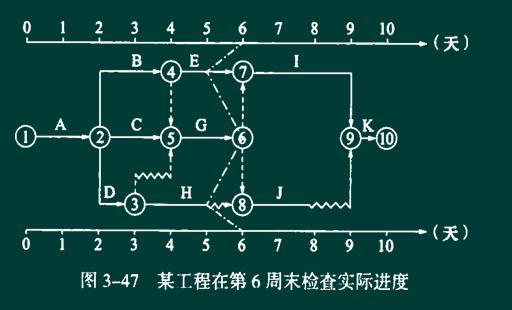

单选题 2.某工程在第6周末检查实际进度如图3-47所示，说法正确的是（）。

A . 工作E的实际进度拖延1天，不影响总工期

B . 工作G进度超前，不影响总工期

C . 工作H的实际进度拖延1天，将使其后续工作J的最早开始时间推迟1天

D . 工作I的最早开始时间推迟1天，总工期延长1天

查看答案去答题练习

正确答案: D

答案解析: 由时标网络计划图可以直观看出有关的时间参数：工作E：总时差=0，自由时差=0。工作G：总时差=0，自由时差=0。工作H：总时差=2天，自由时差=1天。工作I：总时差=0，自由时差=0。所以，在第6天末．工作E的实际进度拖延1天，工期延后1天。工作G按时完成，但由于工作E的影响，工期延后1天。工作H实际进度拖延1天，但未超过自由时差，所以不影响紧后工作。工作I由于紧前工作E拖延1天，导致最早开始时间推迟1天，总工期延长1天。

单选题 3.采用横道图比较法比较实际进度与计划进度时，如粗黑线表示匀速进展横道图中的实际进度，且其右端位于检查日期左侧，此时( )。

A . 实际进度与计划进度一致

B . 实际进度超前

C . 实际进度拖后

D . 计划进度超前

查看答案去答题练习

正确答案: C

答案解析: 在横道图比较法中，若实际进度（粗黑线）的右端位于检查日期左侧，说明在检查日期时，实际完成的工作量未达到计划应完成量。
由于横道图按匀速进展绘制，计划进度应在检查日期时均匀推进至该时间点，而实际进度右端位于左侧，表明实际完成量少于计划量，即实际进度滞后于计划进度。

单选题 4.某工程施工进度检查运用S曲线中比较法，某检查日期实际进展点落在了计划S曲线的右侧，则该点与S曲线纵坐标的距离表示( )。

A . 实际进度拖后的时间

B . 实际进度超前的时间

C . 实际进度拖后的工作量

D . 实际进度超前的工作量

查看答案去答题练习

正确答案: C

答案解析: S曲线比较法是指以横坐标表示时间，纵坐标表示累计完成工程任务量的实际进度与计划进度比较的方法。

在s曲线比较图中也可直接读出实际超额完成或拖欠的任务量。△Qa表示该工程在Ta时刻超额完成的任务量；△Qb表示该工程在Tb时刻实际拖欠的任务量。

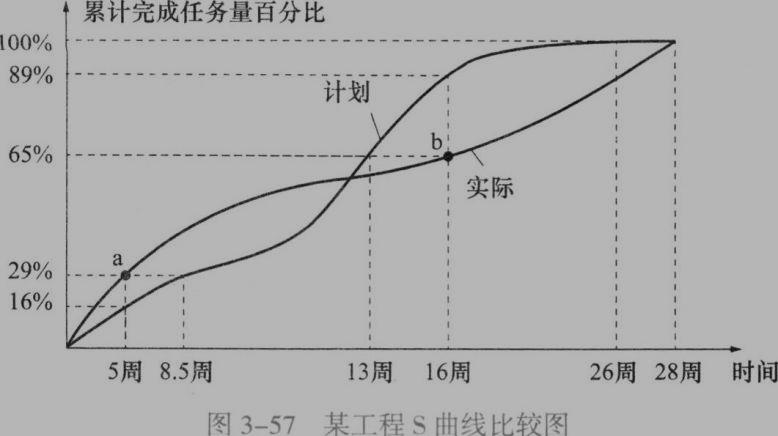

多选题 5.某工程S曲线比较图如图3—57所示，正确的有（）。

A . 该项工程实际进度比计划进度快2周

B . 图中实际进度落在点a时，表明此时实际进度快于计划进度

C . 图中实际进度落在点b时，表明此时实际进度快于计划进度

D . 在第5周末，实际进度比计划进度快3.5周

E . 在第16周末，实际进度比计划进度慢3周

查看答案去答题练习

正确答案: B

答案解析: A选项错误，该项工程实际进度比计划进度快2周，必须要指明在哪个时刻。C错误，图中实际进度落在点b时，表明此时实际进度落后计划进度。

大咖讲解：横道图法、S曲线比较法

赵春晓

注册安全工程师

二级建造师

一级建造师

233网校一级建造师《项目管理》、二级建造师《施工管理》独家签约网课老师。某“双一流、211”高校副研究员、硕导，国家一级注册建造师、造价师。

查看老师课程

3.4.1.施工进度计划实施中的检查与分析

1）分析进度偏差产生原因

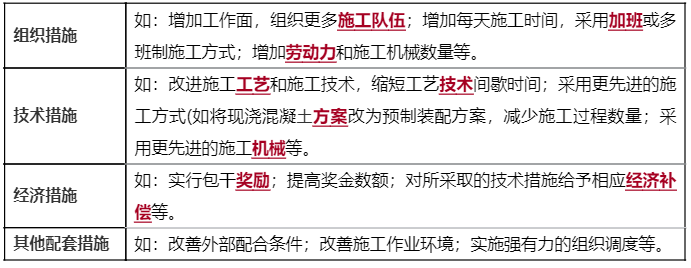

①施工单位自身原因：造成的一切损失由施工单位承担。施工单位需要采取赶工措施加快施工进度。同时，建设单位还可按合同约定对施工单位施行误期违约罚款。
②建设单位或不可抗力原因：延长合同工期、费用索赔以弥补因建设单位原因造成的损失。
2）分析进度偏差对后续工作及总工期的影响
①当工作实际进度拖后的时间(偏差) 未超过该工作的自由时差时，则该工作实际进度偏差既不影响该工作后续工作的正常进行，也不会影响总工期。
②超过该工作的自由时差，但未超过该工作的总时差时，则该工作实际进度偏差会影响该工作后续工作的正常进行，但不会影响总工期。
③超过该工作的总时差时，则既影响该工作后续工作的正常进行，也会影响总工期。
