激光铅直仪和全站仪

钢尺

距离测量

钢尺量距是目前楼层测量放线最常用的距离测量方法

水准仪

-

DS05型和DS1型

精密水准仪，用于国家一、二等水准测量和其他精密水准测量；

DS3 型

普通水准仪，用于国家三、四等水准测量和一般工程水准测量。

经纬仪

测量水平角及竖直角

测出两点间的大致水平距离和高差，也可以进行点位的竖向传递测量

在工程中常用的经纬仪有：DJ2和DJ6两种。

• DJ6型：进行普通等级测量

• DJ2型：则可进行高等级测量工作。

激光

铅直仪

点位的竖向传递

全站仪

可以同时进行角度测量和距离测量等

在测站上安置好仪器后，除照准需人工操作外，其余操作可以自动完成，而且几乎是在同一时间测得平距、高差、点的坐标和高程。

施工测量现场主要工作

施工控制网建立、已知长度的测设、已知角度的测设、建筑物细部点平面位置的测设、建筑物细部点高程位置及倾斜线的测设等。【简答】

一般建筑工程

通常先布设施工控制网，再以施工控制网为基础，开展建筑物轴线测量和细部放样等施工测量工作。【12年】

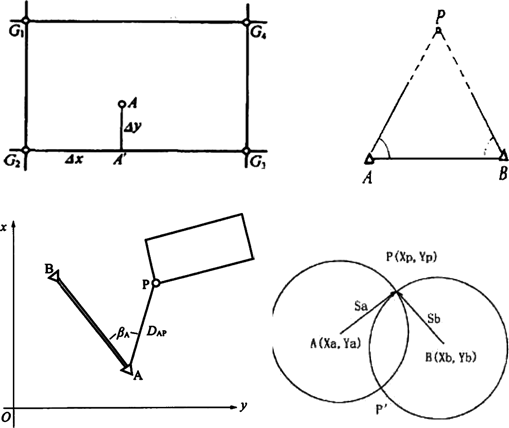

直角坐标法

施工控制网为方格网或轴线形式

极坐标法

测设点靠近控制点，便于量距的地方

角度前方交会法

不便量距或测设点远离控制点的地方

距离交会法

从控制点到测设点的距离，

不超过测距尺的长度时可采用

方向线交会法

方向线的设立可以用经纬仪，也可以用细线绳

主要内容

结构施工测量的主要内容包括：主轴线内控基准点的设置、施工层的放线与抄平、建筑物主轴线的竖向投测、施工层标高的竖向传递等。【简答题】

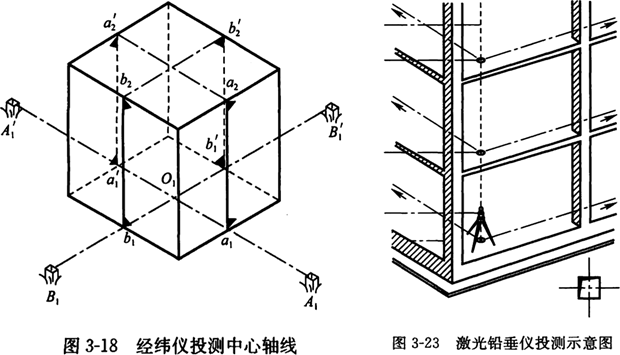

主轴线的竖向投测

主要有外控法和内控法两类：【20年】

• 多层建筑：可采用外控法或内控法

• 高层建筑：一般采用内控法 【23、24年】

轴线竖向投测前，应检测基准点，确保其位置正确，每层投测的允许偏差应在3mm以内，并逐层纠偏。【24年】

主轴线的竖向投测

外控法

应将控制轴线引测至首层结构外立面上，作为各施工层主轴线竖向投测的基准。【24年】

内控法

应在首层或最底层底板上预埋钢板，划“十”字线，并在“十”字线中心钻孔作为基准点，且在各层楼板对应位置预留200mm×200mm孔洞，以便传递轴线。

标高的竖向传递

宜采用钢尺从首层起始标高线垂直量取：

规模较小的

工业建筑或多层民用建筑宜从2处分别向上传递；

规模较大的

工业建筑或高层建筑及特殊工程宜从3处分别向上传递。

施工层抄平之前，应先检测三个传递标高点，当较差小于 3mm时，以其平均值作为本层标高基准，否则应重新传递。
