施工总平面布置图内容

施工总平面布置图内容相关课程

本视频可免费试听30秒，看完整版请购买课程

施工总平面布置图内容考点解析

所属考试：二级建造师

授课老师：江凌俊

所属科目：建筑工程管理与实务

考点标签：了解

所属章节：第6章建筑工程企业资质与施工组织/6.5施工平面布置管理/6.5.1施工平面布置图设计

所属版本：2025

施工总平面布置图内容介绍

1.施工总平面布置图内容

（1）项目施工用地范围内的地形状况；

（2）全部拟建的建(构）筑物和其他基础设施的位置；

（3）项目施工用地范围内的加工、运输、存储、供电、供水、供热、排水、排污设施以及临时施工道路和办公、生活用房等；

（4）施工现场必备的安全、消防、保卫和环保设施;

（5）相邻的地上、地下既有建(构）筑物及相关环境。

专题更新时间：2026/05/13 10:56:54

施工总平面布置图内容考点试题

多选题 1.施工现场施工平面布置图应包括的基本内容有()。

A . 项目施工用地范围内的地形状况

B . 全部拟建的建（构）筑物和其他基础设施的位置

C . 项目施工用地范围内临时施工道路和办公、生活用房等

D . 施工现场外的安全、消防、保卫和环境保护等设施

E . 相邻的地上、地下既有建（构）筑物及相关环境

查看答案去答题练习

正确答案: A

答案解析: ABCE选项正确：施工总平面布置图内容：
1）项目施工用地范围内的地形状况；
2）全部拟建的建（构）筑物和其他基础设施的位置；
3）项目施工用地范围内的加工、运输、存储、供电、供水、供热、排水、排污设施以及临时施工道路和办公、生活用房等；
4）施工现场必备的安全、消防、保卫和环保等设施；
5）相邻的地上、地下既有建（构）筑物及相关环境。
D选项错误：虽然安全、消防、保卫和环保措施非常重要，但按照规范要求，这里特指“施工现场内”的相关设施。因此，此选项不完全准确。

简答/论述/问答 2.【背景资料】
某写字楼工程，建筑面积10000m²现浇框筒结构，地下2层，地上36层。基础采用桩基础加箱形基础，工程桩为泥浆护壁钻孔灌注桩，桩径1000mm,桩长35m,共320根，钢筋笼长度21m；基础埋深8.4m,底板厚2. 1m,底板混凝土强度等级C40，混凝土均来自同一搅拌站。
在施工过程中，发生如下事件：
事件一：施工单位向监理单位报送的该工程现场平面布置图中包括了：（1）项目施工用地范围内的地形状况；（2）全部拟建的建（构）筑物和其他基础设施的位置；监理单位认为内容不全。
事件二：施工单位编制的桩基施工方案内容为：采用泥浆护壁钻孔灌注桩，提钻前进行循环清孔后放置钢筋笼、下导管，紧接着灌注混凝土，灌注完毕后桩顶混凝土面超过设计标高500mm。监理工程师认为不妥。

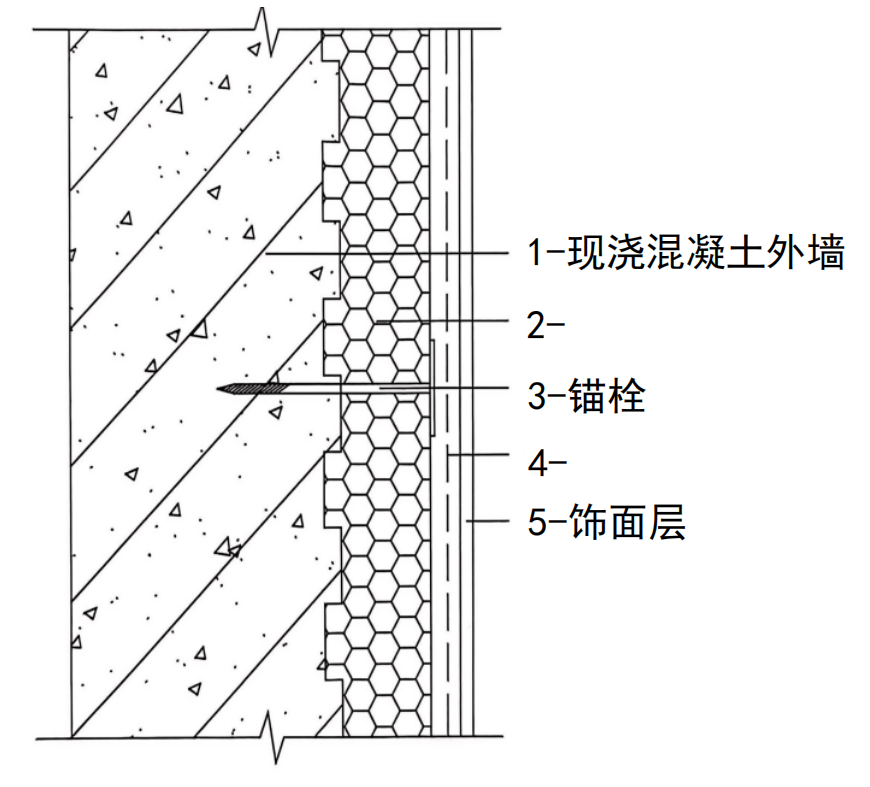

事件三：本工程采用外墙外保温。其施工示意图如下：

【问题】
1、事件一中，现场平面布置图应补充哪些内容？
2、指出事件二中施工方案的不妥之处，并给出正确做法？（本题2项不妥，多答不得分）
3、指出事件三图中所使用的保温系统名称是什么？请补充示意图中缺失的内容是什么？
4、在板状保温材料施工时，所需材料进场时需要检验哪些项目？

查看答案去答题练习

正确答案:

答案解析: 【第1问】
还应补充：
1）项目施工用地范围内的加工、运输、存储、供电、供水、供热、排水、排污设施以及临时施工道路和办公、生活用房等；
2）施工现场必备的安全、消防、保卫和环保等设施；
3）相邻的地上、地下既有建（构）筑物及相关环境。
【第2问】
不妥之处一:放置钢筋笼、下导管，紧接着灌注混凝土。正确做法：放置钢筋笼、下导管后，浇筑混凝土前应进行二次清孔和清孔质量检验。
不妥之处二:灌注完毕后桩顶混凝土面超过设计标高500mm。正确做法：混凝土超灌高度应高于设计桩顶标高1.0m以上。

【第3问】
3-1、图中的外墙外保温系统名称为：EPS板无网现浇系统。

3-2、②EPS板，④抗裂砂浆薄抹面层。
【第4问】
板状保温材料进场时应检验项目：表观密度或干密度、压缩强度或抗压强度、导热系数、燃烧性能。

多选题 3.施工总平面布置图应按不同的施工阶段分别绘制，通常分为（）。

A . 基础工程施工总平面

B . 主体结构工程施工总平面

C . 装饰、安装工程施工总平面

D . 附属工程施工总平面

E . 室外工程施工总平面

查看答案去答题练习

正确答案: A

答案解析: 施工总平面布置图应按不同的施工阶段分别绘制。通常有基础工程施工总平面，主体结构工程施工总平面，装饰、安装工程施工总平面等。
A.选项正确：这是指在进行地基处理和基础工程时的施工现场布局，主要包括临时设施的位置、材料堆放区等。
B选项正确：这一阶段主要关注的是建筑物主体结构施工期间的现场布置，如钢筋加工场、模板堆放区、混凝土搅拌站位置等。
C选项正确：当进入装修及机电安装阶段时，需要重新规划场地以适应新的施工需求，比如设立专门的装饰材料仓库、调整道路以便大型设备运输等。
DE选项错误：虽然也是工程项目中可能存在的部分，但按照标准做法，并没有特别指出作为必须单独绘制总平面图的一个独立阶段来考虑。

简答/论述/问答 4.写出施工总平面布置图内容

查看答案去答题练习

正确答案:

答案解析: (1)项目施工用地范围内的地形状况；
(2)全部拟建的建(构）筑物和其他基础设施的位置；
(3)项目施工用地范围内的加工、运输、存储、供电、供水、供热、排水、排污设施以及临时施工道路和办公、生活用房等；
(4)施工现场必备的安全、消防、保卫和环保设施;
(5)相邻的地上、地下既有建(构）筑物及相关环境。

大咖讲解：施工总平面布置图内容

江凌俊

监理工程师

注册安全工程师

二级建造师

一级建造师

初级注册安全工程师

曾在设计院任职，线上线下多年培训行业从业经历。

查看老师课程

6.5.1施工平面布置图设计

施工总平面布置图按不同施工阶段分别绘制。通常有：基础工程施工总平面，主体结构工程施工总平面，装饰、安装工程施工总平面等。

高频

施工总平面布置图设计要点

.施工总平面图设计要点

设置大门，引入场外道路	施工现场宜考虑设置两个以上大门。
	大门位置应考虑：周边路网情况、转弯半径和坡度限制，大门的高度和宽度应满足车辆运输需要。【简答】

布置大型机械设备	布置塔吊时，应考虑：其基础设置、周边环境、覆盖范围、可吊构件的重量以及构件的运输和堆放；同时还应考虑塔吊的附墙杆件位置、距离及使用后的拆除和运输。【简答】
	布置混凝土泵的位置时，应考虑：泵管的输送距离、混凝土罐车行走停靠方便，一般情况下立管位置应相对固定且固定牢固，泵车可以现场流动使用。【简答】
	布置施工升降机时，应考虑：地基承载力、地基平整度、周边排水、导轨架的附墙位置和距离、楼层平台通道、出入口防护门以及升降机周边的防护围栏等。【简答】

高频

目的与要求、现场围挡、出入口管理

施工平面管理

目的	使场容美观、整洁，道路畅通，材料放置有序，施工有条不紊，安全文明，相关方都满意，管理方便、有序。【简答】
总体要求	满足施工需求、现场文明、安全有序、整洁卫生、不扰民、不损害公众利益、绿色环保。【简答】

高频

场容管理要求、安全警示牌布置

施工现场围挡

施工现场应实行封闭管理，并应采用硬质围挡。

（1）市区主要路段的施工现场围挡高度不应低于2.5m。

（2）一般路段围挡高度不应低于1.8m。【12、15、18年】

（3）距离交通路口20m范围内占据道路施工设置的围挡，其0.8m以上部分应采用通透性围挡。

出入口管理

现场出入口应设大门和保安值班室。

主要出入口明显处应设置“五牌一图”：工程概况牌，安全生产牌、文明施工牌、消防保卫牌、管理人员名单及监督电话牌，施工现场总平面图。【22、23简答】

车辆出入口处还应设置车辆冲洗设施和实名制管理设施。

5.安全警示牌布置

1）施工现场安全警示牌的类型【13-14、16、19、11年；简答】

安全标志分为禁止标志、警告标志、指令标志和提示标志四大类型。

2）安全警示牌的基本形式和设置原则【20-21、23年；简答】

	基本形式	图形	背景
禁止	红色带斜杠的圆边框	黑色	白色
警告	黑色正三角形边框	黑色	黄色
指令	黑色圆形边框	白色	蓝色
提示	矩形边框	白色	所提供的标志，为绿色；消防设施提示标志用红色。

（5）施工现场安全警示牌的设置应遵循“标准、安全、醒目、便利、协调、合理” 的原则。【15简答】

（6）多个安全警示牌在一起布置时，应按警告、禁止、指令、提示类型的顺序，先左后右、先上后下进行排列。各标志牌之间的距离至少应为标志牌尺寸的0.2倍。【16年、22简答】

高频

施工现场综合考评分析

1）施工现场综合考评的内容

建设工程施工现场综合考评的内容，分为建筑业企业的施工组织管理、工程质量管理、施工安全管理、文明施工管理和建设、监理单位的现场管理等五个方面。

施工组织管理	施工组织管理考评的主要内容是：企业及项目经理资质情况、合同签订及履约管理、总分包管理、关键岗位培训及持证上岗、施工组织设计及实施情况等。
工程质量管理【24年】	工程质量管理考评的主要内容是：质量管理与质量保证体系、工程实体质量、工程质量保证资料等情况。工程质量检查按照现行国家标准、行业标准、地方标准和有关规定执行。
施工安全管理	施工安全管理考评的主要内容是：安全生产保证体系和施工安全技术、规范、标准的实施情况等。施工安全管理检查按照国家现行有关法规、标准、规范和有关规定执行。
文明施工管理	文明施工管理考评的主要内容是：场容场貌、料具管理、环境保护、社会治安情况等。

2）施工现场综合考评办法及奖罚

（2）对于一个年度内，同一个施工现场被两次警告的，根据责任情况，给予建筑业企业、建设单位或监理单位通报批评的处罚；给予项目经理或监理工程师通报批评的处罚。【24年】

（3）对于一个年度内，同一个施工现场被三次警告的，根据责任情况，给予建筑业企业或监理单位降低资质一级的处罚；给予项目经理、监理工程师取消资格的处罚；责令该施工现场停工整顿。

高频

施工现场临时用电管理

1.施工现场临时用电管理【12、16、19、21-23年】

（3）临时用电组织设计

用电设备在5台或设备总容量在50kW

及以上

应编用电组织设计。

以下

制订安全用电和电气防火措施。

• 编制：电气工程技术人员

• 审核：相关部门

• 批准：具有法人资格企业的技术负责人

• 验收：经编制、审核、批准部门和使用单位共同验收，合格后方可投入使用。

检查

（6）项目部应按规定对临时用电工程进行定期检查，并应按分部、分项工程进行管理；对安全隐患必须及时处理，并应履行复查验收手续。

电工

（5）电工作业应持有效证件，电工等级应与工程的难易程度和技术复杂性相适应。

电工作业由二人以上配合进行，并按规定穿绝缘鞋、戴绝缘手套、使用绝缘工具；严禁带电作业和带负荷插拔插头等。

特低电压

电源电压不应大于	使用场所
36V	比较潮湿	有导电灰尘	隧道、人防	高温灯离地<2.5m
24V	潮湿	易触及带电场所
12V	特别潮湿	导电良好的地面	锅炉或金属容器内
