干货,造价工程师有它之后看施工图方便多了!

来源:网络 2019-03-13 14:08:00

钢筋平法图集常用符号解释

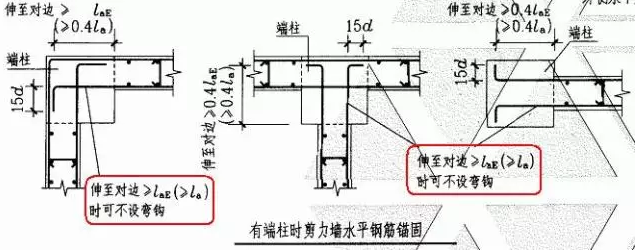

la: 非抗震构件的钢筋锚固长度

laE: 抗震构件的钢筋锚固长度

bw: 剪力墙的厚度

bf: 转角处的暗柱的厚度

ln: 梁的净跨度

llE:钢筋的搭接长度

hc: 支座的净宽度

λv:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,二级不宜大于150mm。

bf: 剪力墙厚度。

bc: 端柱端头的宽度。

bw:剪力墙厚度。

lc: 为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw和450mm三者的最大值,有翼墙 或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。

ln: 梁跨度值。

lae:纵向受拉钢筋抗震锚固长度。

la: 受拉钢筋最小锚固长度。

lle:纵向受拉钢筋抗震(绑扎)搭接长度。

ll: 纵向受拉钢筋非抗震绑扎搭接长度。

lni:梁本跨的净跨值。

hac:暗柱长度。

Hn: 所在楼层的柱净高。

hc: 柱截面长边尺寸(圆柱为截面直径),也表示为端柱的宽度。

hw: 抗震剪力墙墙肢的长度(也表示梁净高)。

hb: 梁截面高度。

Ac: 为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。


各类结构构件名称代码

1、柱

KZ-框架柱

KZZ-框支柱

XZ-芯柱

LZ-梁上柱

QZ-剪力墙上柱

2、剪力墙

(1)墙柱

YDZ-约束边缘端柱

YAZ-约束边缘暗柱

YYZ-约束边缘翼墙柱

YJZ-约束边缘转角柱

GDZ-构造边缘端柱

GAZ-构造边缘暗柱

GYZ-构造边缘翼墙柱

GJZ-构造边缘转角柱

AZ-非边缘暗柱

FBZ-扶壁柱

(2)墙身

Q-剪力墙

(3)墙梁

LL-连梁(无交叉暗撑、钢筋)

LL(JC)连梁(有交叉暗撑)(03G)

LL(JG)连梁(有交叉钢筋)(03G)

LL(JC)连梁(对角暗撑配筋)

LL(JX)连梁(交叉斜筋配筋)

LL(DX)连梁(集中对角斜筋配筋)

AL-暗梁

BKL-边框梁

(4)墙洞

JD-矩形洞口

YD-圆形洞口

3、梁

KL-楼层框架梁

WKL-屋面框架梁

KZL-框支梁

L-非框架梁

XL-悬挑梁

JZL-井字梁

4、梁板式筏形基础

JZL-基础主梁

JCL-基础次梁

LPB-梁板筏基础平板

5、平板式筏形基础

ZXB-柱下板带

KZB-跨中板带

BPB-平板筏基础平板

6、筏形基础相关构造类型

SZD-上柱墩

XZD-下柱墩

WZJ-外包式柱脚

MZJ-埋入式柱脚

JK-基坑

HJD-后浇带

7、楼板

LB-楼面板

WB-屋面板

YXB-延伸悬挑板

XB-纯悬挑板

8、板带

ZSB-柱上板带

KZB-跨中板带

9、楼板相关构造类型

JQD-纵筋加强带

HJD-后浇带

ZMx-柱帽

SJB-局部升降板

JY-板加腋

BD-板开洞

FB-板翻边

TY-板挑檐

Crs-角部加强筋

Cis-悬挑阴角加强筋

Ces-悬挑阳角放射筋

Rh-抗冲切箍筋

Rb-抗冲切弯起筋

10、独立基础

DJj-普通独立基础阶形

DJp-普通独立基础坡形

BJj-杯口独立基础阶形

BJp-杯口独立基础坡形

11、条形基础梁

JL-基础梁

JQL-基础圈梁

12、条形基础底板

TJBp-条形基础底板坡形

TJBj-条形基础底板阶形

13、独立承台

CTj-独立承台阶形

CTp-独立承台坡形

14、承台梁

CTL-承台梁

15、基础连梁

JLL-基础连梁

16、地下框架梁

DKL-地下框架梁

17、基础相关构造类型

CJQ-窗井墙

JLL-基础连系梁

HJD-后浇带

SZD-上柱墩

XZD-下柱墩

JK-基坑(沟)
