一、网络图的组成考点解析

所属考试：监理工程师

授课老师：江凌俊..

所属科目：目标控制（土木建筑）

考点标签：理解

所属章节：（进度）第三章工程网络计划技术/第一节基本原理/一、网络图的组成

所属版本：

一、网络图的组成介绍

一、网络图的组成【16-17、19年★】

其他概念：

节点编号	①节点都必须有编号，其编号严禁重复 ②应使每一条箭线上箭尾节点编号小于箭头节点编号

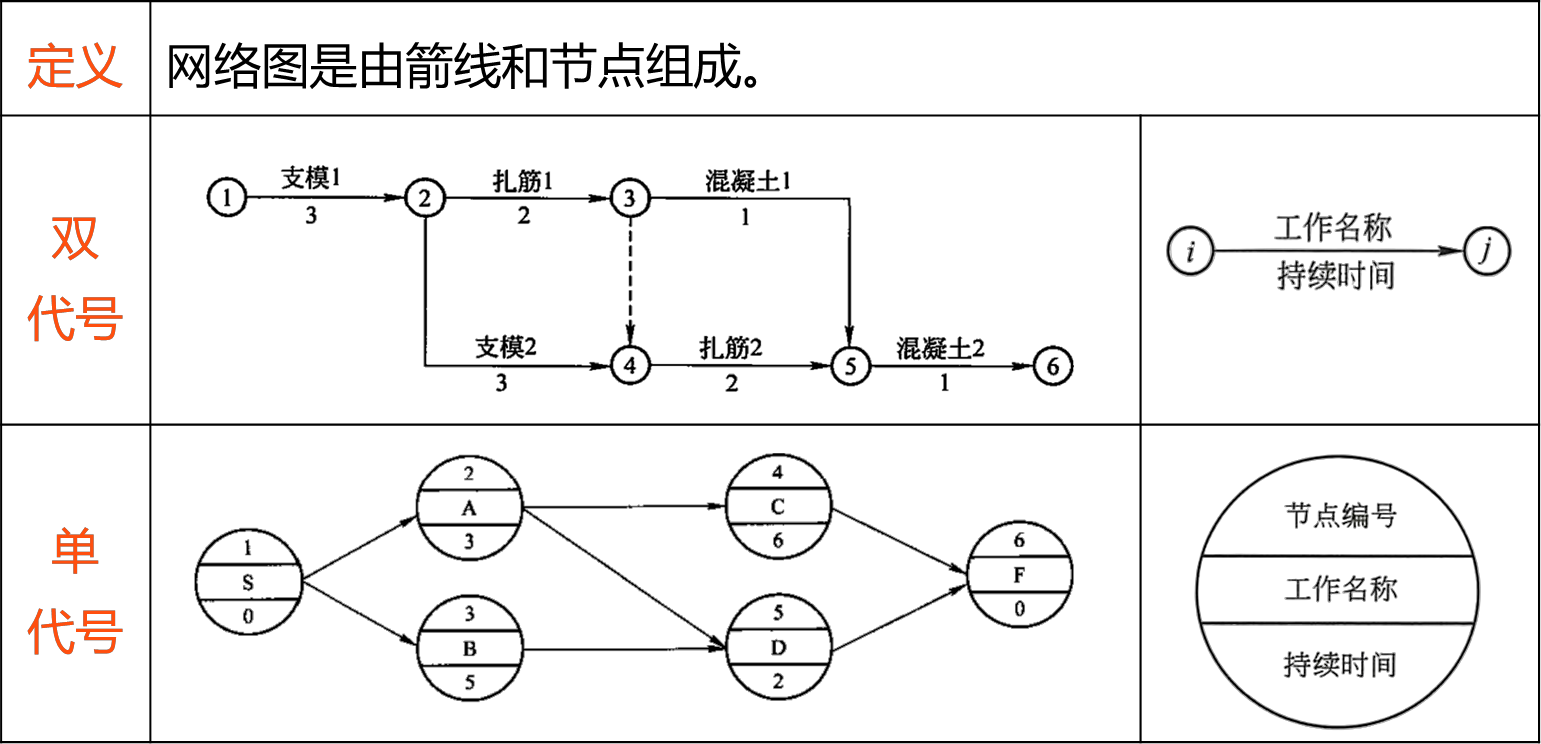

虚工作	定义	双代号网络图	有时存在虚箭线，虚箭线不代表实际工作，称为虚工作
		单代号网络图	虚工作只能出现在网络图的起点节点或终点节点处
	作用	虚工作既不消耗时间，也不消耗资源

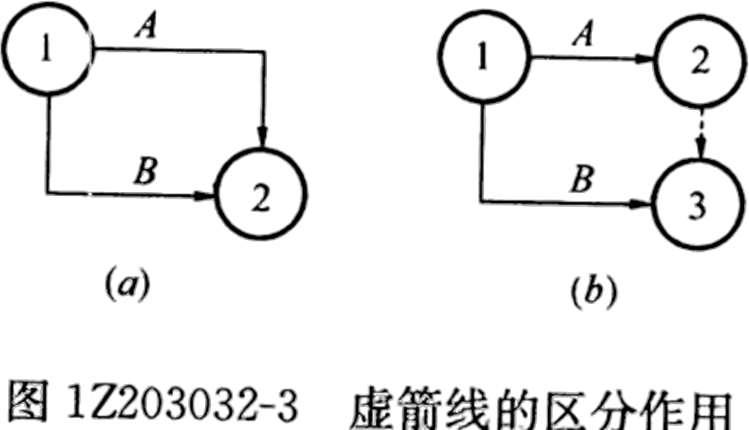

		①虚工作主要用来：表示相邻两项工作之间的逻辑关系 ②有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分

专题更新时间：2026/06/04 17:51:36

一、网络图的组成考点试题

多选题 1.关于网络图中的虚工作，表述正确的是（）。

A . 虚工作既不消耗时间，也不消耗资源

B . 虚工作只消耗时间，不消耗资源

C . 双代号网络图中，为了避免两项工作编号重复，用虚工作加以区分

D . 双代号网络图中，虚工作主要用来表示相邻两项工作之间的逻辑关系

E . 单代号网络图中的虚拟工作只能出现在网络图的起点节点或终点节点处

查看答案去答题练习

正确答案: A

答案解析: 在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。
在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。

多选题 2.下列关于网络图的说法错误的是（）。

A . 一个网络图表示一项计划任务

B . 单代号网络图以箭线及其两端节点的编号表示工作

C . 双代号网络图它是以节点及其编号表示工作

D . 单代号网络图中，箭线表示工作之间的逻辑关系

E . 网络图有双代号网络图和单代号网络图两种

查看答案去答题练习

正确答案: B

答案解析: 网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。一个网络图表示一项计划任务（选项A正确）。
网络图有双代号网络图和单代号网络图两种（选项E正确）。双代号网络图又称箭线式网络图，它是以箭线及其两端节点的编号表示工作（选项C错误），同时，节点表示工作的开始或结束以及工作之间的连接状态。单代号网络图又称节点式网络图，它是以节点及其编号表示工作，箭线表示工作之间的逻辑关系（选项B错误，选项D正确）。[|||][|||][|||][|||][|||][|||]

单选题 3.下列双代号网络图虚工作的叙述正确的是（）。

A . 虚拟工作只能出现在网络图的起点节点或终点节点处

B . 虚箭线代表实际工作

C . 虚工作主要表示相邻两项工作之间的逻辑关系

D . 虚工作既消耗时间，也消耗资源

查看答案去答题练习

正确答案: C

答案解析: 在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作既不消耗时间，也不消耗资源。虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。
在单代号网络图中，虚拟工作只能出现在网络图的起点节点或终点节点处。

单选题 4.双代号网络计划中虚工作的含义是指（）。

A . 相邻工作间的逻辑关系，只消耗时间

B . 相邻工作间的逻辑关系，只消耗资源

C . 相邻工作间的逻辑关系，消耗资源和时间

D . 相邻工作间的逻辑关系，不消耗资源和时间

查看答案去答题练习

正确答案: D

答案解析: 在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。虚工作既不消耗时间，也不消耗资源，虚工作主要用来表示相邻两项工作之间的逻辑关系。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。

多选题 5.下述有关虚工作的说法正确的是（）。

A . 有工作内容

B . 不消耗资源

C . 不消耗时间

D . 用来表示相邻两项工作之间的逻辑关系

E . 在绘制双代号网络图时可能引用

查看答案去答题练习

正确答案: B

答案解析: 在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作（选项A错误），称为虚工作。虚工作既不消耗时间，也不消耗资源（选项BC正确）。虚工作主要用来表示相邻两项工作之间的逻辑关系（选项D正确）。但有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分。
选项E正确，在绘制双代号网络图时，为了正确表达工作之间的逻辑关系，常常需要使用虚工作。[|||][|||][|||][|||][|||][|||]

大咖讲解：一、网络图的组成

江凌俊

监理工程师

注册安全工程师

二级建造师

一级建造师

初级注册安全工程师

曾在设计院任职，线上线下多年培训行业从业经历。

查看老师课程

二、工艺关系和组织关系

二、工艺关系和组织关系【17、20、22年★★】

工艺关系

生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。

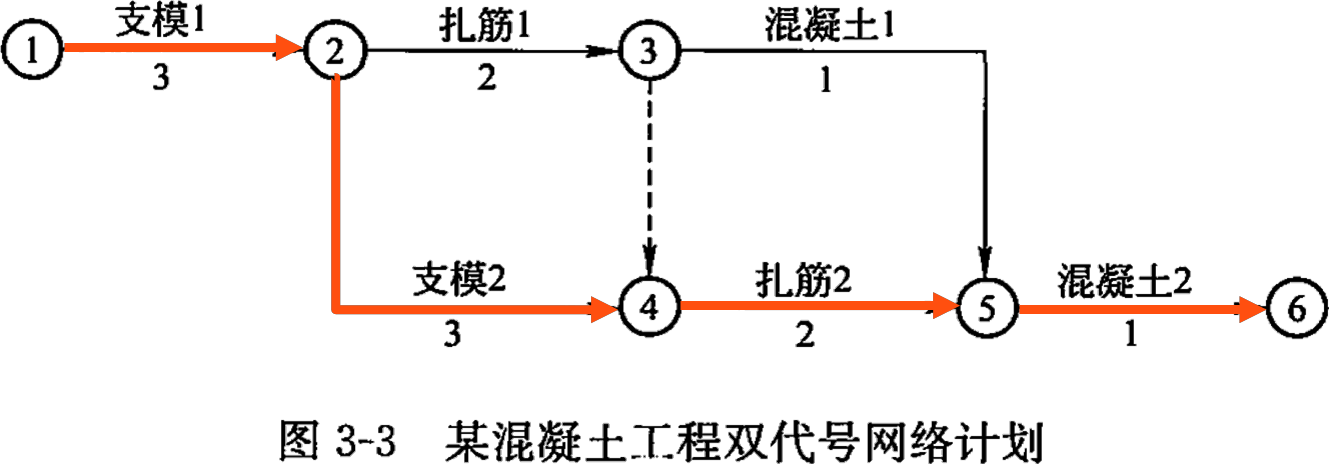

支模1→扎筋1→混凝土1

组织关系

工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。

支模1→支模2；

扎筋1→扎筋2

高频

三、紧前工作、紧后工作和平行工作

紧前工作	相对于某项工作，紧排在该工作之前的工作称为该工作的紧前工作。
紧后工作	相对于某项工作，紧排在该工作之后的工作称为该工作的紧后工作。
平行工作	相对于某项工作，可以与该工作同时进行的工作即为该工作的平行工作。

高频

四、先行工作和后续工作

(一)先行工作
相对于某工作而言，从网络图的第一个节点(起点节点) 开始，顺箭头方向经过一系列箭线与节点到达该工作为止的各条通路上的所有工作，都称为该工作的先行工作。
(二)后续工作
相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点(终点节点) 的各条通路上的所有工作，都称为该工作的后续工作。
在建设工程进度控制中，后续工作是一个非常重要的概念。在工程网络计划实施过程中，如果发现某项工作进度出现拖延，则受影响的工作必然是该工作的后续工作。
