三、紧前工作、紧后工作和平行工作

节点编号

①节点都必须有编号，其编号严禁重复

②应使每一条箭线上箭尾节点编号小于箭头节点编号

虚工作

定义

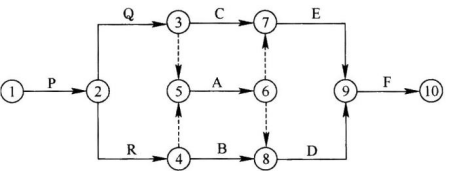

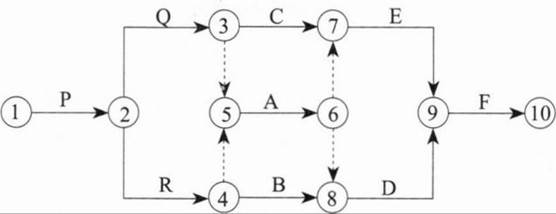

双代号网络图

有时存在虚箭线，虚箭线不代表实际工作，称为虚工作

单代号网络图

虚工作只能出现在网络图的起点节点或终点节点处

作用

虚工作既不消耗时间，也不消耗资源

①虚工作主要用来：表示相邻两项工作之间的逻辑关系

②有时为了避免两项同时开始、同时进行的工作具有相同的开始节点和完成节点，也需要用虚工作加以区分

工艺关系

生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。

支模1→扎筋1→混凝土1

组织关系

工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。

支模1→支模2；

扎筋1→扎筋2

关键线路

关键线路的长度就是网络计划的总工期。

（1）在网络计划中，关键线路可能不止一条。

（2）在网络计划执行过程中，关键线路还会发生转移。

关键工作

关键线路上的工作称为关键工作。关键工作的实际进度是建设工程进度控制工作中的重点。
