选做题：案例题（电气和自动化控制工程）

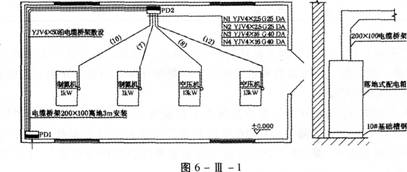

8、某氮气站动力安装工程如图6—Ⅲ一1所示。
(1)PDI、PD2均为定型动力配电箱，落地式安装，基础型钢用10号槽钢制作，其重量为10kg／m。
(2)PDl至PD2电缆沿桥架敷设，其余电缆均穿钢管敷设，埋地钢管标高为一0．2m。埋地钢管至动力配电箱出口处高出地坪+0．1m。
(3)4台设备基础标高均为+0．3m，至设备电机处的配管管口高出基础面0．2m，均连接1根0．8m同管径的金属软管。
(4)计算电缆长度时不计算电缆敷设弛度、波形弯度和交叉的附加长度，连接电机处，出管口后电缆的预留长度为1m，电缆头为户内干包式，其附加长度不计。
(5)电缆桥架(200 × 100)的水平长度为22m。
(6)表6一Ⅲ—l中的数据为计算该动力安装工程的相关费用。
表6—Ⅲ一1动力安装工程的相关费
|
|
|
安装费(元) |
主材 |
||||
|
序号 |
项目名称 |
计量单位 |
人工费 |
材料费 |
机械费 |
单价／元 |
耗用率／(％) |
|
1 |
成套配电箱安装(落地式) |
台 |
69.66 |
31.83 |
0 |
|
|
|
2 |
基础槽钢制作 |
kg |
5．O2 |
1.32 |
0.41 |
3.50 |
5 |
|
3 |
基础槽钢安装 |
m |
9.62 |
3.35 |
0.93 |
|
|
|
4 |
铜芯电力电缆敷设l6m2 |
m |
3.26 |
1.64 |
0．O5 |
81.79 |
1 |
|
5 |
户内干包式电力电缆终端头制 作安装16ram2 |
个 |
12.77 |
67.14 |
0 |
|
|
表6—Ⅲ一2工程量清单的统一编码
|
项目编码 |
项11名称 |
项目编码 |
项目名称 |
|
030212001 |
电气配管 |
030204031 |
小电器 |
|
030208001 |
电力电缆 |
030204016 |
控制台 |
|
030208004 |
电缆桥架 |
030204005 |
配电(电源)屏 |
|
项目编码 |
项目名称 |
项目编码 |
项目名称 |
|
030206006 |
电机检查接线及调试 低压交流异步电动机 |
030204018 |
配电箱 |
1．根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单。将配管、电缆敷设和电缆桥架工程量的计算式列出，并填入答题卷表6一Ⅲ一
3“分部分项工程量清单”。
2．假设电力电缆YJV4×16穿管敷设的清单工程量为30m，依据上述相关费用数据计算配电箱(落地式安装)和电力电缆YJV4×16穿管敷设二个项目的综合单价，并分别填入答题卷表6一Ⅲ一4和答题卷表6一Ⅲ一5“分部分项工程量清单综合单价计算表”。(计算过程和结果均保留两位小数)
