要想学好自喷系统,其系统各个组件的用途你必须弄清楚

作者:233网校 2020-02-11 17:33:00

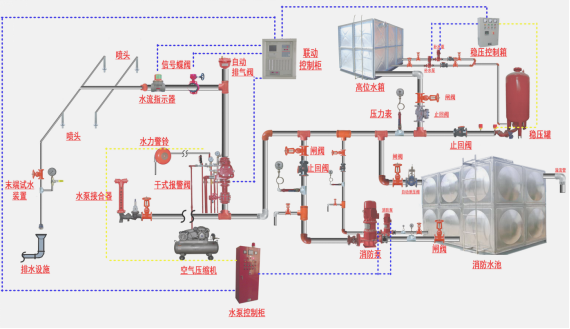

导读:自动喷水灭会系统是由闭式喷头或开式喷头、报警阀组、水流指示器或压力开关、供水与配水管道、供水设施等组件组成。大家要想把自动喷水灭火系统学透彻,首先要弄明白组成系统各个组件的用途。


编号

名称

用途

备注

1

闭式喷头

感知火灾,出水灭火

2

水流指示器

输出电信号,指示火灾区城

3

信号阀

供水控制阀,阀门关闭时输出电传号

4

水力警铃

发出音响报警信号

5A

压力开关

根据压力变化输出电信号(报警、启动消防泵)

报警阀组处

5B

压力开关

根据压力变化输出电信号(报警、启动消防泵)

消防泵出水干管处

5C

压力开关

根据压力变化输出电信号(启闭空压机,控制预作用装置电磁阀开启)

有压气体管道上

6

延迟器

克服水压波动引起的误报警

7

预作用装置

系统控制阀,输出报警水流



8

消防泵

提供消防压力水

9

消防稳压泵

提供最不利点处喷头足够的静水压力

10

消防气压罐

缓冲压力波动及部分给水,避免稳压泵频繁启动

11

流量开关

根据流量变化输出电信号(报警、启动消防泵)(流量≥1工日喷头流量+系统泄露量时启泵)

水箱间出水干管处

11A

流量监测装置

测试消防泵输出流量 (管径应根据流速≤5m/s情况下满足消防水量选择)

12

持压泄压阀

根据系统的工作压力能自动启闭,保护系统安全

12与13+14 均为持压泄压作用,可仅设一组

13

电接点压力表

根据压力变化输出电信号

14

电动超压泄水阀

根据13(电接点压力表)输出的电信号控制阀门启动并对其进行调节

15

水泵接合器

接入消防车供水

16

末端试水装置 (含压力表)

试验末端水压、分区放水及模拟喷头喷水测试系统联动功能

17

试水阀

分区放水及模拟喷头喷水测试系统联动功能

18A

液位传感器

根据液位高度,输出电信号

高位水箱

18B

液位传感器

根据液位高度,输出电信号

消防水池

19

安全阀

超压泄压

20

电动阀

启动消防水泵时同时开启

快速排气阀前

21

电磁阀

根据电信号,控制预作用装置开启

报警阀组处

22

火灾探测器

感烟探头或手动报警按钮
