二、绘制规则
逻辑关系正确（唯一满足逻辑关系）；严禁出现循环回路；严禁出现双箭头和无箭头箭线；一个起始节点一个终点节点；节点编号不重复，必须小节点号指向大节点号；箭线上不能分叉；尽量不出现交叉。
画图例题1
某网络计划工作的逻辑关系见下表。试绘制双代号网络计划图，分析影响工期的关键工作是哪几个?
| 工作代号 | A | B | C | D | E | F | G | H | I |
| 紧前工作 | -- | -- | A | A | BC | BC | DE | DEF | GH |
参考答案
1．先根据提供的逻辑关系，找出各工作的紧后工作（见下表）
| 工作代号 | A | B | C | D | E | F | G | H | I |
| 紧前工作 | -- | -- | A | A | BC | BC | DE | DEF | GH |
| 紧后工作 | CD | EF | EF | GH | GH | H | I | I | -- |

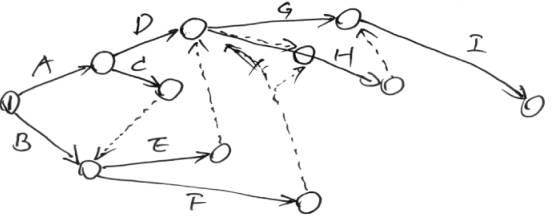

2．画草图

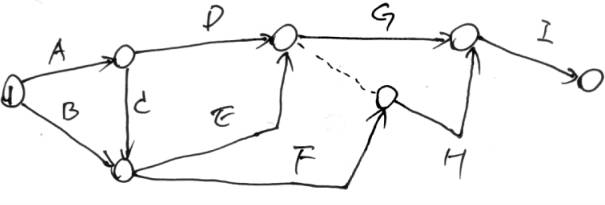

3．调整草图，去掉多余的虚工作

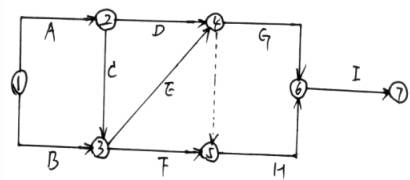

4．整理出自己认为的理想的最终网络图
画图例题2

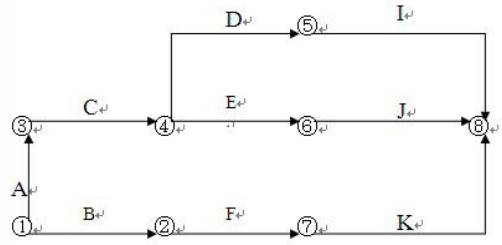

如下图网络所示的进度计划，当准备实施的时候，发现B工作和E工作必须使用同一台设备，请重画网络图。

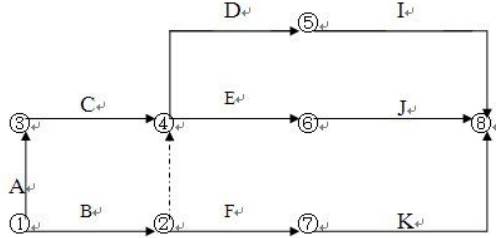

下图的做法有问题吗？

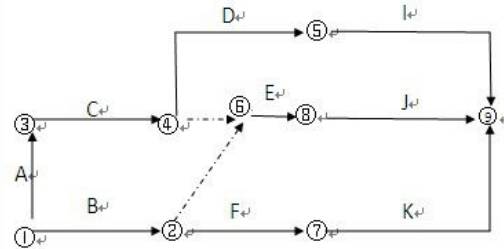

正确的作图应该是：
画图例题3

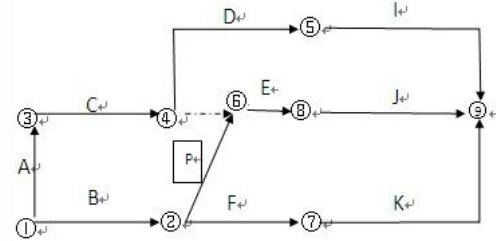

如上图网络所示的进度计划，当准备实施的时候，建设单位要求增加一项工作P，该工作必须在B工作之后、E工作之前进行，请重画网络图。（P持续时间3周，可索赔几周）
