2015年监理工程师《案例分析》冲刺讲义：第二十四考点

第二十四考点、网络计划

　　一、网络计划基本知识
　　1．单代号双代号网络图
　　2．节点和箭线
　　起点节点：只有外向箭线；
　　终点节点：只有内向箭线；
　　中间节点：同时有内向箭线和外向箭线。
　　3．实箭线和虚箭线

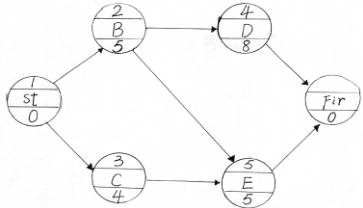

　　例题：某分部工程单代号网络计划如下图所示，其对应的双代号网络计划是（　 ）。
　　
　　例题：某分部工程双代号网络计划如下图所示，其对应的单代号网络计划是（ 　）。
