流水施工的垂直图表示法

流水施工的垂直图表示法相关课程

本视频可免费试听30秒,看完整版请购买课程

流水施工的垂直图表示法考点解析

所属考试:监理工程师
授课老师:江凌俊..
所属科目:目标控制(土木建筑)
考点标签: 了解
所属章节:(进度)第二章 流水施工原理/第一节 基本概念/流水施工方式
所属版本:

流水施工的垂直图表示法介绍

专题更新时间:2025/08/01 10:52:33

流水施工的垂直图表示法考点试题

单选题 1.在流水施工的垂直图表示法中,横坐标表示(  )。
A . 施工过程的名称或编号
B . 施工段的编号
C . 施工进度
D . 流水施工的持续时间

正确答案: D

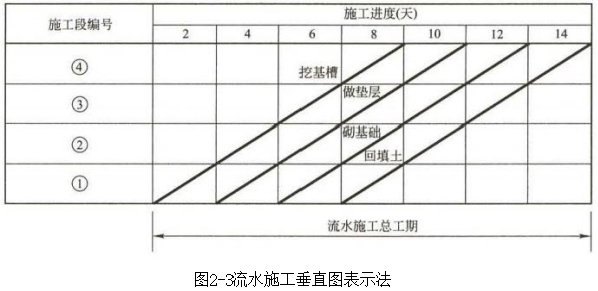

答察解析: 某基础工程流水施工的垂直图表示法如图2-3所示。图中的横坐标表示流水施工的持续时间;纵坐标表示流水施工所处的空间位置,即施工段的编号。n条斜向线段表示n个施工过程或专业工作队的施工进度。

单选题 2.下列选项中不是流水施工的垂直图表示法的优点的是(  )。
A . 施工过程及其先后顺序表达比较清楚
B . 时间和空间状况形象直观
C . 编制起来比横道图方便
D . 斜向进度线的斜率可以直观地表示出各施工过程的进展速度

正确答案: C

答察解析: 垂直图表示法的优点是:施工过程及其先后顺序表达比较清楚,时间和空间状况形象直观斜向进度线的斜率可以直观地表示出各施工过程的进展速度,但编制实际工程进度计划不如横道图方便。
注意题干是问的不是优点的选项。
