双代号网络图的绘制

正确答案: B

答察解析: 循环回路：②→④→⑤，多个终点节点：⑦⑧，工作箭头逆向：⑤→②、⑤→③。

正确答案: A

答察解析: 选项A，节点编号有误，由节点9指向节点8。
选项B，无重复工作代号。
选项C，只有一个起点节点1。
选项D，⑧、⑩节点都是终点节点，出现两个终点节点。
选项E，图中没有出现循环回路。

正确答案: B

答察解析: 本题中存在两个节点编号②，存在循环回路，箭尾节点编号大于箭头结尾编号。
题干的意思是选出图中没有出现的绘图错误。

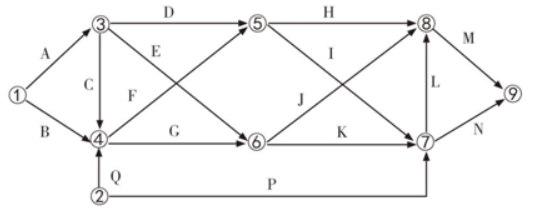

正确答案: B

答察解析: 选项B，①、②多个起点节点；选项D，③⑥、④⑤、⑤⑦、⑥⑧箭线交叉表达有误。其他选项未在图中有体现。

正确答案: A

答察解析: 本题考查的是双代号网络图的绘制。在绘制双代号网络图时，应该遵循以下基本规则：
（1）网络图必须按照已定逻辑关系绘制。
（2）网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。
（3）网络图中的箭线（包括虚箭线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。
（4）网络图中严禁出现双向箭头和无箭头的连线。
（5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
（6）严禁在箭线上引入或引出箭线。
（7）应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。
（8）网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外）。
