单代号网络图的绘制

正确答案: D

答察解析: 单代号网络图的绘图规则与双代号网络图的绘图规则基本相同，主要区别在于：当网络图中有多项开始工作时，应增设一项虚拟的工作（S），作为该网络图的起点节点；当网络图中有多项结束工作时，应增设一项虚拟的工作（F），作为该网络图的终点节点。绘制单代号网络图比绘制双代号网络图容易得多。
注意题干是选择错误选项。

正确答案: D

答察解析: 单代号网络图的绘图规则，当网络图中有多项开始工作时，应增设一项虚拟的工作（S），作为该网络图的起点节点；当网络图中有多项结束工作时，应增设一项虚拟的工作（F），作为该网络图的终点节点。

正确答案: B

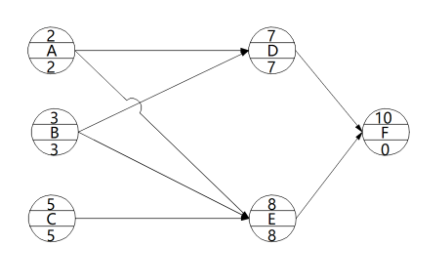

答察解析: 选项A错误，网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。此单代号网络计划图是符合要求的。
选项B正确，有多个起始工作，应增设一项虚拟的工作（S），作为该网络图的起点节点。
选项C错误，图中没有出现任何循环回路。
选项D错误，应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理，这不属于错误。
