双代号时标网络计划计算某工作最迟完成时间

1．双代号时标网络计划是以时间坐标为尺度编制的网络计划，时标网络计划中应以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

2．双代号时标网络计划的特点

（1）兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便；

（2）能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；

（3）可以统计每一个单位时间对资源的需要量，以便进行资源优化和调整；

3.双代号时标网络计划考核方式

（1）关键线路的确定

（2）计算某工作最迟开始时间

（3）计算某工作最迟完成时间

（4）计算某工作总时差

（5）通过前锋线检查实际进度

4.双代号时标网络计划计算某工作最迟完成时间

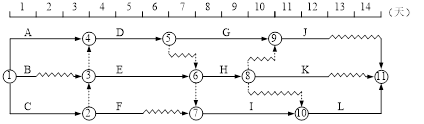

某双代号时标网络计划如下图，工作F、工作H的最迟完成时间分别为（ ）。

A. 第7天、第9天

B. 第7天、第11天

C. 第8天、第9天

D. 第8天、第11天

最迟完成时间=各紧后工作最迟开始时间的最小值。

1、数理解法：工作F的紧后工作I最迟开始时间=11-4=7；工作G的紧后工作J、K、L最迟开始时间最小值{14-2；14-3；14-3}=11

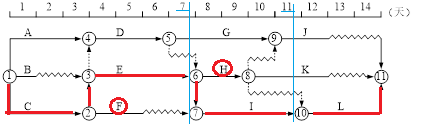

2、图解法：如图，标出关键线路，待求工作的最迟完成时间等于其紧后工作中关键工作最早开始时间。
