项目管理单代号网络计划计算工期的计算方法

单代号网络图是以节点及其编号表示工作，以箭线表示工作之间逻辑关系的网络图，并在节点中加注工作代号，名称和持续时间。

单代号网络图的逻辑关系容易表达，且不用虚箭线。

单代号网络图时间参数计算基本同双代号网络图，不常考核，但须会计算相邻两工作之间的时间间隔LAG。

相邻两工作之间的时间间隔LAG_i-j=紧后工作j的最早开始时间-本工作最早完成时间。

网络计划的计算工期等于其终点节点所代表的工作的最早完成时间。

项目管理单代号网络计划（二）

单代号网络计划的计算工期

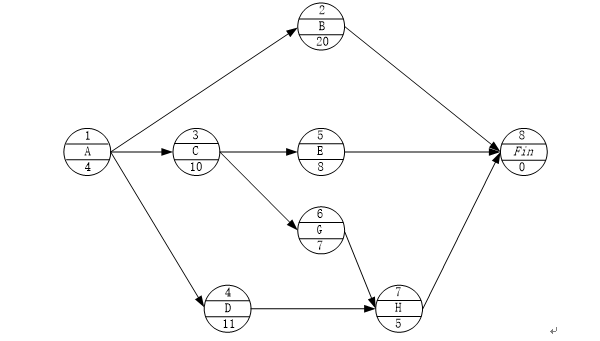

某单代号网络计划如下图（时间单位：天），其计算工期为（ ）天。【2016】

A. 20

B. 22

C. 24

D. 26

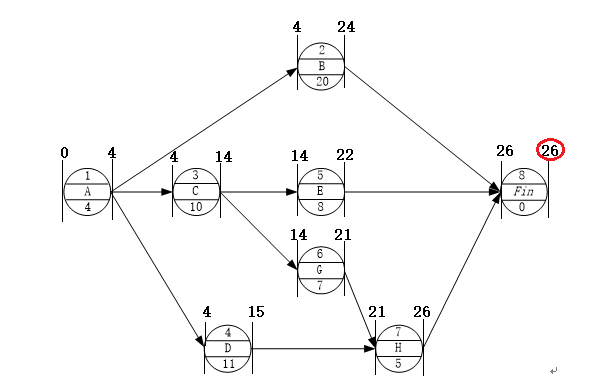

233网校解析：

网络计划的计算工期Tc，即关键路径总路线A-C-G-H长度，共计4+10+7+5=26天。

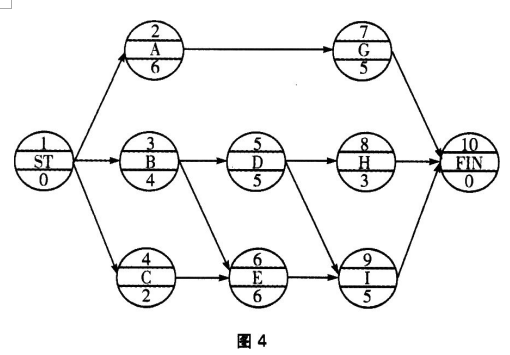

练一练：某单代号网络计划如图4所示(时间单位：天)，其计算工期是( )天。

A．10

B．11

C．12

D．15
