如何利用网络图进行工程进度计划的优化？

在建设工程项目管理中，网络图是一种非常有效的工具，用于表达和优化工程进度计划。网络图能够清晰地展示各项工作之间的逻辑关系，并帮助管理者识别关键路径和浮动时间，从而实现对项目进度的有效控制。

网络图的主要类型包括双代号网络图和单代号网络图。双代号网络图使用箭线表示工作，节点表示事件；而单代号网络图则用节点表示工作，箭线表示工作间的逻辑关系。这两种类型的网络图都能有效地展示项目的进度安排和工作之间的依赖关系。

【优化步骤】

1. 绘制初始网络图：首先根据项目的具体情况，绘制出初始的网络图，明确各项工作的先后顺序和逻辑关系。

2. 计算关键路径：通过计算各个工作的时间参数（如最早开始时间、最迟完成时间等），确定项目的关键路径。关键路径上的工作是决定项目总工期的关键因素。

3. 识别浮动时间：对于非关键路径上的工作，计算其浮动时间，即在不影响项目总工期的前提下，这些工作可以推迟或提前的时间。

4. 资源优化：根据关键路径和浮动时间，合理调配项目资源，确保关键路径上的工作得到充分的资源支持，同时避免资源浪费。

5. 调整和优化：根据实际施工情况，不断调整和优化网络图，确保项目按计划顺利进行。

【案例应用】某大型桥梁建设项目在施工过程中采用了双代号网络图来编制和优化进度计划。通过绘制详细的网络图，项目团队不仅明确了各个施工阶段的先后顺序，还成功识别出了关键路径，并据此制定了详细的资源调配方案。最终，该项目按时完成了所有施工任务，充分体现了网络图在复杂项目进度管理中的重要作用。

综上所述，网络图在工程进度计划的优化中起到了至关重要的作用。通过合理绘制和优化网络图，可以有效提高项目管理效率和资源利用率，确保项目按时顺利完成。

科目：建设工程项目管理

考点：工程进度计划表达形式

1、下列选项中关于横道图的缺点，说法正确的是（）。

A.不能反映工作的总工期

B.不能反映各项工作的持续时间

C.不能反映各项工作的开始和完成时间

D.不能反映各项工作的相互联系

查看答案

参考答案：D

参考解析：施工进度计划采用横道图表示形式，具有编制简单、使用方便等优点，但也有不足：
①不能明确反映各项工作之间的相互联系、相互制约关系；
②不能反映影响工期的关键工作和关键线路；
③不能反映工作所具有的机动时间(时差)；
④不能反映工程费用与工期之间的关系，因而不便于施工进度计划的优化。
故本题应选D。

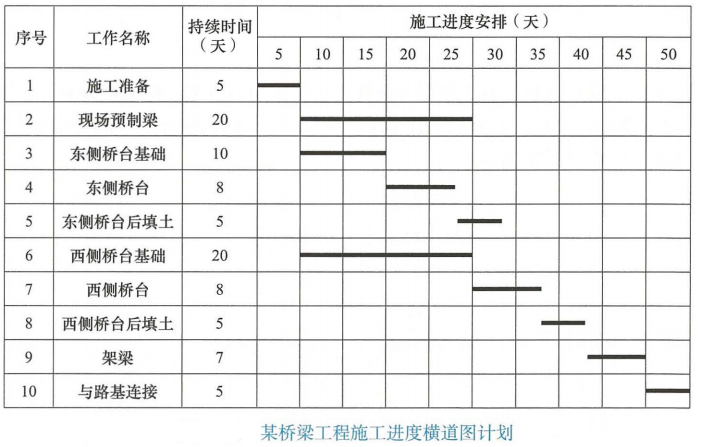

A、B、C选项，如下图所示，总工期、工作的持续时间以及工作的开始和完成时间均能反映。
