工程网络计划的编制方法

正确答案: D

答察解析: A选项，双代号网络图中，每一条箭线表示一项工作。在单代号网络计划中，箭线表达逻辑关系，A错误。
B选项，在双代号网络图中，任意一条实箭线都要占用时间，并多数要消耗资源。虚箭线是实际工作中并不存在的一项虚设工作，故它们既不占用时间，也不消耗资源。B错误。
C选项，在无时间坐标的网络图中，箭线的长度原则上可以任意画，其占用的时间以下方标注的时间参数为准。在有时间坐标的网络图中，箭线的长度必须根据完成该工作所需持续时间的长短按比例绘制。
D选项，箭线可以为直线. 折线或斜线，但其行进方向均应从左向右。

正确答案: A

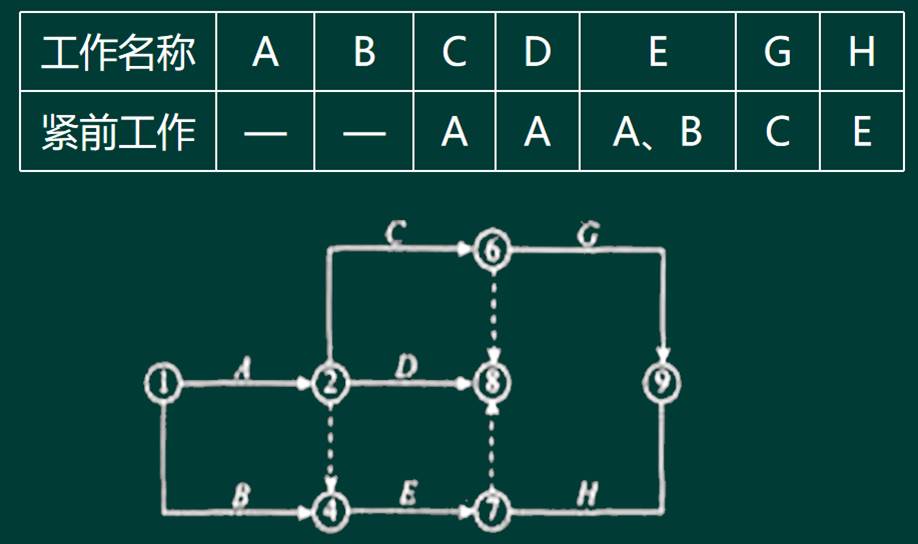

答察解析: ①、②均为起点节点；剪线交叉采用过桥法和指向法；②——③为多余虚工作。

正确答案: A

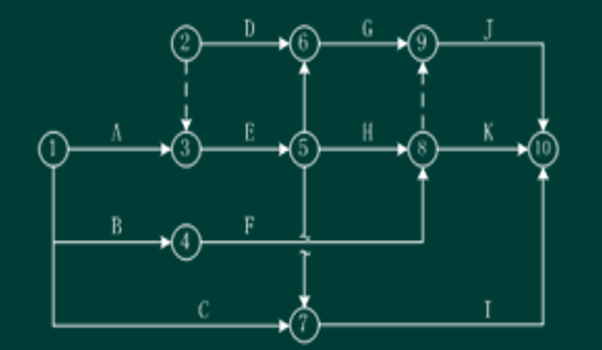

答察解析: 起点节点即网络图的第一个几点，终点节点即网络图的最后一个节点。本题途中存在两个终点节点⑧和⑨，有多个终点节点。

正确答案: D

答察解析: 本题搭接关系是前一个工作完成后，另外一个工作开始，FTS。

正确答案: A

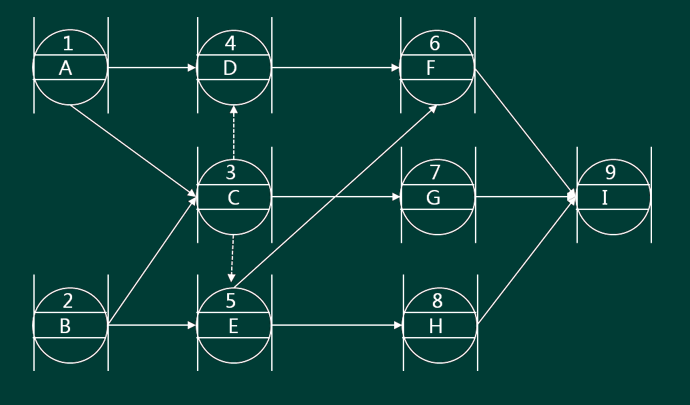

答察解析: 单代号网络图的绘图规则：(1)单代号网络图必须正确表达已确定的逻辑关系。(2)单代号网络图中，不允许出现循环回路。(3)单代号网络图中，不能出现双向箭头或无箭头的连线。(4)单代号网络图中，不能出现没有箭尾节点路的箭线和没有箭头节点的箭线。(5)绘制网络图条时，箭线不宜交叉，当交叉不可避免时，可采用过桥法或指向法绘制。(6)单代号网络图中只应有一个起点节点和一个终点节点。当网络图中有多路项起点节点或多项终点节点时，应在网络图的两路端分别设置一项虚工作，作为该网络图的起点节点和终点节点。
