《给水及消火栓系统规范》施工、调试与验收、维护考点

来源:233网校 2020年5月22日
导读: 《给水及消火栓系统技术规范》每年三科分值均在50分左右,分数可以说是相当的高,所以大家务必把《水规》学好、学精。

12.1 一般规定

12.1.6消防给水及消火栓系统工程的施工过程质量控制,应按下列规定进行:

1 应校对审核图纸复核是否同施工现场一致;

2 各工序应按施工技术标准进行质量控制,每道工序完成后,应进行检查,并应检查合格后再进行下道工序;

3 相关各专业工种之间应进行交接检验,并应经监理工程师签证后再进行下道工序;

4 安装工程完工后,施工单位应按相关专业调试规定进行调试;

5 调试完工后,施工单位应向建设单位提供质量控制资料和各类施工过程质量检查记录;

6 施工过程质量检查组织应由监理工程师组织施工单位人员组成;

12.1.9 当建筑物仅设有消防软管卷盘或轻便龙头和DN25消火栓时,其施工验收维护管理等应符合现行国家标准《建筑给水排水及采暖工程施工及验收规范》GB 50242的有关规定。

经典解说:仅设置DN25消火栓的施工验收原则。因其系统性差较为简单,为简化程序减少环节规定施工验收,按照现行国家标准《建筑给水排水及采暖工程施工质量验收规范》GB 50242。

12.2 进场检验

12.2.1 消防给水及消火栓系统施工前应对采用的主要设备、系统组件、管材管件及其他设备、材料进行进场检查,并应符合下列要求:

1 主要设备、系统组件、管材管件及其他设备、材料,应符合国家现行相关产品标准的规定,并应具有出厂合格证或质量认证书;

经典解说: 现场应检查其产品是否与设计选用的规格、型号及生产厂家相符,各种技术资料、出厂合格证、产品认证书等是否齐全。

2 消防水泵、消火栓、消防水带、消防水枪、消防软管卷盘或轻便水龙、报警阀组、电动(磁) 阀、压力开关、流量开关、消防水泵接合器、沟槽连接件等系统主要设备和组件,应经国家消防产品质量监督检验中心检测合格;

经典解说:消防水泵、消火栓、消防水带、消防水枪、消防软管卷盘、报警阀组、电动(磁)阀、压力开关、流量开关、消防水泵接合器、沟槽连接件等系统主要设备和组件是消防专用产品,应经国家消防产品质量监督检验中心检测合格。

3 稳压泵、气压水罐、消防水箱、自动排气阀、信号阀、止回阀、安全阀、减压阀、倒流防止器、蝶阀、闸阀、流量计、压力表、水位计等,应经相应国家产品质量监督检验中心检测合格;

4 气压水罐、组合式消防水池、屋顶消防水箱、地下水取水和地表水取水设施,以及其附件等,应符合国家现行相关产品标准的规定。

经典解说:气压水罐、组合式消防水池、屋顶消防水箱、地下水取水和地表水取水设施,以及其附件等是市政给水专用设施,符合国家相关产品标准。

12.2.2 消防水泵和稳压泵的检验应符合下列要求:

4 消防水泵和稳压泵的电机功率应满足水泵全性能曲线运行的要求;

5 泵及电机的外观表面不应有碰损,轴心不应有偏心

12.2.3 消火栓的现场检验应符合下列要求:

消火栓固定接口应进行密封性能试验,应以无渗漏、无损伤为合格。试验数量宜从每批中抽查1%,但不应少于5个,应缓慢而均匀地升压1.6MPa,应保压2min。当两个及两个以上不合格时,不应使用该批消火栓。当仅有1个不合格时,应再抽查2%,但不应少于10个,并应重新进行密封性能试验;当仍有不合格时,亦不应使用该批消火栓;

12.2.7 消防水泵控制柜的检验应符合下列要求:

控制柜中带电端子与机壳之间的绝缘电阻应大于20MΩ,电源接线端子与地之间的绝缘电阻应大于50MΩ。

12.3 施工

12.3.2消防水泵的安装应符合下列要求:

5 消防水泵吸水管上的控制阀应在消防水泵固定于基础上后再进行安装,其直径不应小于消防水泵吸水口直径,且不应采用没有可靠锁定装置的控制阀,控制阀应采用沟漕式或法兰式阀门;

经典解说:吸水管上安装控制阀是便于消防水泵的维修。先固定消防水泵,然后再安装控制阀门,以避免消防水泵承受应力。

6 当消防水泵和消防水池位于独立的两个基础上且相互为刚性连接时,吸水管上应加设柔性连接管

经典解说:当消防水泵和消防水池位于独立基础上时,由于沉降不均匀,可能造成消防水泵吸水管受内应力,最终应力加在消防水泵上,将会造成消防水泵损坏。最简单的解决方法是加一段柔性连接管。

7 吸水管水平管段上不应有气囊和漏气现象。变径连接时,应采用偏心异径管件并应采用管顶平接

8 消防水泵出水管上应安装消声止回阀、控制阀和压力表;系统的总出水管上还应安装压力表和压力开关;安装压力表时应加设缓冲装置。压力表和缓冲装置之间应安装旋塞;压力表量程在没有设计要求时,应为系统工作压力的2倍~2.5倍。

12.3.3 天然水源取水口、地下水井、消防水池和消防水箱安装施工,应符合下列要求:

5 钢筋混凝土制作的消防水池和消防水箱的进出水等管道应加设防水套管,钢板等制作的消防水池和消防水箱的进出水等管道宜采用法兰连接,对有振动的管道应加设柔性接头。组合式消防水池或消防水箱的进水管、出水管接头宜采用法兰连接,采用其他连接时应做防锈处理;

6 消防水池、消防水箱的溢流管、泄水管不应与生产或生活用水的排水系统直接相连,应采用间接排水方式。

12.3.6消防水泵接合器的安装应符合下列规定:

1 消防水泵接合器的安装,应按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行,止回阀的安装方向应使消防用水能从消防水泵接合器进入系统,整体式消防水泵接合器的安装,应按其使用安装说明书进行;

2 消防水泵接合器的设置位置应符合设计要求;

3 消防水泵接合器永久性固定标志应能识别其所对应的消防给水系统或水灭火系统,当有分区时应有分区标识;

4 地下消防水泵接合器应采用铸有“消防水泵接合器”标志的铸铁井盖,并应在其附近设置指示其位置的永久性固定标志;

5 墙壁消防水泵接合器的安装应符合设计要求。设计无要求时,其安装高度距地面宜为0.7m;与墙面上的门、窗、孔、洞的净距离不应小于2.0m,且不应安装在玻璃幕墙下方

6 地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径;

7 消火栓水泵接合器与消防通道之间不应设有妨碍消防车加压供水的障碍物;

8 地下消防水泵接合器井的砌筑应有防水和排水措施。

12.3.7市政和室外消火栓的安装应符合下列规定:

3 地下式消火栓顶部进水口或顶部出水口应正对井口。顶部进水口或顶部出水口与消防井盖底面的距离不应大于0.4m,井内应有足够的操作空间,并应做好防水措施;

4 地下式室外消火栓应设置永久性固定标志;

5 当室外消火栓安装部位火灾时存在可能落物危险时,上方应采取防坠落物撞击的措施;

6 市政和室外消火栓安装位置应符合设计要求,且不应妨碍交通,在易碰撞的地点应设置防撞设施。

检查数量:按数量抽查30%,但不应小于10个。

12.3.9室内消火栓及消防软管卷盘或轻便水龙的安装应符合下列规定:

1 室内消火栓及消防软管卷盘和轻便水龙的选型、规格应符合设计要求;

2 同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口、消防水枪和水带及配件

3试验用消火栓栓口处应设置压力表

4 当消火栓设置减压装置时,应检查减压装置符合设计要求,且安装时应有防止砂石等杂物进入栓口的措施;

5 室内消火栓及消防软管卷盘和轻便水龙应设置明显的永久性固定标志,当室内消火栓因美观要求需要隐蔽安装时,应有明显的标志,并应便于开启使用;

6 消火栓栓口出水方向宜向下或与设置消火栓的墙面成90°角,栓口不应安装在门轴侧;

7 消火栓栓口中心距地面应为1.1m,特殊地点的高度可特殊对待,允许偏差±20mm

检查数量:按数量抽查30%,但不应小于10个。

12.3.10 消火栓箱的安装应符合下列规定:

1 消火栓的启闭阀门设置位置应便于操作使用,阀门的中心距箱侧面应为140mm,距箱后内表面应为100mm,允许偏差±5mm

2 室内消火栓箱的安装应平正、牢固,暗装的消火栓箱不应破坏隔墙的耐火性能;

3 箱体安装的垂直度允许偏差为±3mm

4 消火栓箱门的开启不应小于120°

5 安装消火栓水龙带,水龙带与消防水枪和快速接头绑扎好后,应根据箱内构造将水龙带放置;

6 双向开门消火栓消火栓箱应有耐火等级应符合设计要求,当设计没有要求时应至少满足1h耐火极限的要求

7 消火栓箱门上应用红色字体注明“消火栓”字样。

检查数量:按数量抽查30%,但不应小于10个。

12.3.12 沟槽连接件(卡箍)连接应符合下列规定:

2 有振动的场所和埋地管道应采用柔性接头,其他场所宜采用刚性接头,当采用刚性接头时,每隔4个~5个刚性接头应设置一个挠性接头,埋地连接时螺栓和螺母应采用不锈钢件;

4 沟槽式管件的凸边应卡进沟槽后再紧固螺栓,两边应同时紧固,紧固时发现橡胶圈起皱应更换新橡胶圈;

5 机械三通连接时,应检查机械三通与孔洞的间隙,各部位应均匀,然后再紧固到位;机械三通开孔间距不应小于1m,机械四通开孔间距不应小于2m。

6 配水干管(立管)与配水管(水平管)连接,应采用沟槽式管件,不应采用机械三通;

7 埋地的沟槽式管件的螺栓、螺帽应做防腐处理。水泵房内的埋地管道连接应采用挠性接头。

8 采用沟槽连接件连接管道变径和转弯时,宜采用沟槽式异径管件和弯头;当需要采用补芯时,三通上可用一个四通上不应超过二个;公称直径大于50mm的管道不宜采用活接头

9 沟槽连接件应采用三元乙丙橡胶(EDPM)C型密封胶圈,弹性应良好,应无破损和变形,安装压紧后C型密封胶圈中间应有空隙。

检查数量:按数量抽查30%,不应少于10件。

12.3.13 钢丝网骨架塑料复合管材、管件以及管道附件的连接,应符合下列要求:

1 钢丝网骨架塑料复合管材、管件以及管道附件,应采用同一品牌的产品;管道连接宜采用同种牌号级别,且压力等级相同的管材、管件以及管道附件。不同牌号的管材以及管道附件之间的连接,应经过试验,并应判定连接质量能得到保证后再连接;

2 连接应采用电熔连接或机械连接,电熔连接宜采用电熔承插连接和电熔鞍形连接;机械连接宜采用锁紧型和非锁紧型承插式连接、法兰连接、钢塑过渡连接;

3 钢丝网骨架塑料复合管给水管道与金属管道或金属管道附件的连接,应采用法兰或钢塑过渡接头连接,与直径小于或等于DN50的镀锌管道或内衬塑镀锌管的连接,宜采用锁紧型承插式连接;

4 管道各种连接应采用相应的专用连接工具;

5 钢丝网骨架塑料复合管材、管件与金属管、管道附件的连接,当采用钢制喷塑或球墨铸铁过渡管件时,其过渡管件的压力等级不应低于管材公称压力;

6 在-5℃以下或大风环境条件下进行热熔或电熔连接操作时,应采取保护措施,或调整连接机具的工艺参数;

7 管材、管件以及管道附件存放处与施工现场温差较大时,连接前应将钢丝网骨架塑料复合管管材、管件以及管道附件在施工现场放置一段时间,并应使管材的温度与施工现场的温度相当;

8 管道连接时,管材切割应采用专用割刀或切管工具,切割断面应平整、光滑、无毛刺,且应垂直于管轴线;

9 管道合拢连接的时间宜为常年平均温度,且宜为第二天上午的8点~10点;

检查数量:按数量抽查30%,不应少于10件。

12.3.17埋地管道的连接方式和基础支墩应符合下列要求:

1 地震裂度在7度及7度以上时宜采用柔性连接的金属管道或钢丝网骨架塑料复合管等;

2 当采用球墨铸铁时宜采用承插连接;

3 当采用焊接钢管时宜采用法兰和沟槽连接件连接;

4 当采用钢丝网骨架塑料复合管时应采用电熔连接;

6 埋地消防给水管道的基础和支墩应符合设计要求,当设计对支墩没有要求时,应在管道三通或转弯处设置混凝土支墩。

12.3.18架空管道应采用热浸镀锌钢管,并宜采用沟槽连接件、螺纹、法兰和卡压等方式连接;架空管道不应安装使用钢丝网骨架塑料复合管等非金属管道

12.3.19架空管道的安装位置应符合设计要求,并应符合下列规定:

1 架空管道的安装不应影响建筑功能的正常使用,不应影响和妨碍通行以及门窗等开启;

3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时,应设防水套管;

4 消防给水管穿过建筑物承重墙或基础时,应预留洞口,洞口高度应保证管顶上部净空不小于建筑物的沉降量,不宜小于0.1m,并应填充不透水的弹性材料;

5 消防给水管穿过墙体或楼板时应加设套管,套管长度不应小于墙体厚度,或应高出楼面或地面50mm;套管与管道的间隙应采用不燃材料填塞,管道的接口不应位于套管内;

6 消防给水管必须穿过伸缩缝及沉降缝时,应采用波纹管和补偿器等技术措施;

7 消防给水管可能发生冰冻时,应采取防冻技术措施;

8 通过及敷设在有腐蚀性气体的房间内时,管外壁应刷防腐漆或缠绕防腐材料。

检查数量:按数量抽查30%,不应少于10件。

12.3.20架空管道的支吊架应符合下列规定:

1 架空管道支架、吊架、防晃或固定支架的安装应固定牢固,其型式、材质及施工应符合设计要求;

2 设计的吊架在管道的每一支撑点处应能承受5倍于充满水的管重,且管道系统支撑点应支撑整个消防给水系统;

3 管道支架的支撑点宜设在建筑物的结构上,其结构在管道悬吊点应能承受充满水管道重量另加至少114kg的阀门、法兰和接头等附加荷载。

5 当管道穿梁安装时,穿梁处宜作为一个吊架;

6 下列部位应设置固定支架或防晃支架:

1)配水管宜在中点设一个防晃支架,但当管径小于DN50时可不设;

2)配水干管及配水管,配水支管的长度超过15m,每15m长度内应至少设1个防晃支架,但当管径不大于DN40可不设;

3)管径大于DN50的管道拐弯、三通及四通位置处应设1个防晃支架;

4)防晃支架的强度,应满足管道、配件及管内水的重量再加50%的水平方向推力时不损坏或不产生永久变形;当管道穿梁安装时,管道再用紧固件固定于混凝土结构上,宜可作为1个防晃支架处理。

检查数量:按数量抽查30%,不应少于10件。

12.3.21架空管道每段管道设置的防晃支架不应少于1个;当管道改变方向时,应增设防晃支架;立管应在其始端和终端设防晃支架或采用管卡固定。

检查数量:按数量抽查30%,不应少于10件。

12.3.24架空管道外应刷红色油漆或涂红色环圈标志,并应注明管道名称和水流方向标识。红色环圈标志,宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈不宜少于2处

检查数量:按数量抽查30%,不应少于10件。

12.3.26消防给水系统减压阀的安装应符合下列要求:

1 安装位置处的减压阀的型号、规格、压力、流量应符合设计要求;

2 减压阀安装应在供水管网试压、冲洗合格后进行;

3 减压阀水流方向应与供水管网水流方向一致;

4 减压阀前应有过滤器;

5 减压阀前后应安装压力表;

6 减压阀处应有压力试验用排水设施。

12.3.27控制柜的安装应符合下列要求:

1 控制柜的基座其水平度误差不大于±2mm,并应做防腐处理及防水措施;

2 控制柜与基座应采用不小于ф12mm的螺栓固定,每只柜不应少于4只螺栓;

3 做控制柜的上下进出线口时,不应破坏控制柜的防护等级。

12.4 试压和冲洗

12.4.1 消防给水及消火栓系统试压和冲洗应符合下列要求:

1 管网安装完毕后,应对其进行强度试验、冲洗和严密性试验;

经典解说:强度试验实际是对系统管网的整体结构、所有接口、管道支吊架、基础支墩等进行的一种超负荷考验。而严密性试验则是对系统管网渗漏程度的测试。实践表明,这两种试验都是必不可少的,也是评定其工程质量和系统功能的重要依据。管网冲洗,是防止系统投入使用后发生堵塞的重要技术措施之一;

2 强度试验和严密性试验宜用水进行。干式消火栓系统应做水压试验和气压试验;

经典解说:水压试验简单易行,效果稳定可信。对于干式、干湿式和预作用系统来讲,投入实施运行后,既要长期承受带压气体的作用,火灾期间又要转换成临时高压水系统,由于水与空气或氮气的特性差异很大,所以只做一种介质的试验,不能代表另一种试验的结果;在冰冻季节期间,对水压试验应慎重处理,这是为了防止水在管网内结冰而引起爆管事故。

3 系统试压完成后,应及时拆除所有临时盲板及试验用的管道,并应与记录核对无误,且应按本规范表C.0.2的格式填写记录;

4 管网冲洗应在试压合格后分段进行。冲洗顺序应先室外,后室内;先地下,后地上;室内部分的冲洗应按供水干管、水平管和立管的顺序进行;

经典解说:系统管网的冲洗工作如能按照此合理的程序进行,即可保证已被冲洗合格的管段,不致因对后面管段的冲洗而再次被弄脏或堵塞。室内部分的冲洗顺序,实际上是使冲洗水流方向与系统灭火时水流方向一致,可确保其冲洗的可靠性。

5 系统试压前应具备下列条件:

1)埋地管道的位置及管道基础、支墩等经复查应符合设计要求;

经典解说:如果在试压合格后又发现埋地管道的坐标、标高、坡度及管道基础、支墩不符合设计要求而需要返工,势必造成返修完成后的再次试验,这是应该避免也是可以避免的。在整个试压过程中,管道的改变方向、分出支管部位和末端处所承受的推力约为其正常工作状况时的1.5倍,故必须达到设计要求才行;

2)试压用的压力表不应少于2只;精度不应低于1.5级,量程应为试验压力值的1.5倍~2倍;

3)试压冲洗方案已经批准;

4)对不能参与试压的设备、仪表、阀门及附件应加以隔离或拆除;加设的临时盲板应具有突出于法兰的边耳,且应做明显标志,并记录临时盲板的数量。

6 系统试压过程中,当出现泄漏时,应停止试压,并应放空管网中的试验介质,消除缺陷后,应重新再试;

经典解说:带压进行修理,既无法保证返修质量,又可能造成部件损坏或发生人身安全事故及造成水害,这在任何管道工程的施工中都是绝对禁止的;

7 管网冲冼宜用水进行。冲洗前,应对系统的仪表采取保护措施;

经典解说:水冲洗简单易行,费用低、效果好。系统的仪表若参与冲洗,往往会使其密封性遭到破坏或杂物沉积影响其性能。

8 冲洗前,应对管道防晃支架、支吊架等进行检查,必要时应采取加固措施;

经典解说:水冲洗时,冲洗水流速度可高达3m/s,对管网改变方向、引出分支管部位、管道末端等处,将会产生较大的推力,若支架、吊架的牢固性欠佳,即会使管道产生较大的位移、变形,甚至断裂;

9 对不能经受冲冼的设备和冲冼后可能存留脏物、杂物的管段,应进行清理;

10 冲洗管道直径大于DN100时,应对其死角和底部进行振动,但不应损伤管道;

12 水压试验和水冲洗宜采用生活用水进行,不应使用海水或含有腐蚀性化学物质的水。

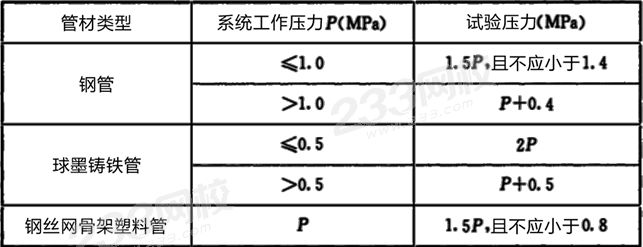

12.4.2 压力管道水压强度试验的试验压力应符合表12.4.2的规定。


12.4.3 水压强度试验的测试点应设在系统管网的最低点。对管网注水时,应将管网内的空气排净,并应缓慢升压,达到试验压力后,稳压30min后,管网应无泄漏、无变形,且压力降不应大于0.05MPa

12.4.4 水压严密性试验应在水压强度试验和管网冲洗合格后进行。试验压力应为系统工作压力,稳压24h,应无泄漏。

12.4.5 水压试验时环境温度不宜低于5℃,当低于5℃时,水压试验应采取防冻措施。

12.4.6 消防给水系统的水源干管、进户管和室内埋地管道应在回填前单独或与系统同时进行水压强度试验和水压严密性试验。

经典解说:系统的水源干管、进户管和室内地下管道,均为系统的重要组成部分,其承压能力、严密性均应与系统的地上管网等同,而此项工作常被忽视或遗忘,故需作出明确规定。

12.4.7气压严密性试验的介质宜采用空气或氮气,试验压力应为0.28MPa,且稳压24h,压力降不应大于0.01MPa

12.4.8 管网冲洗的水流流速、流量不应小于系统设计的水流流速、流量;管网冲洗宜分区、分段进行;水平管网冲洗时,其排水管位置应低于冲洗管网。

12.4.9 管网冲洗的水流方向应与灭火时管网的水流方向一致

12.4.10 管网冲洗应连续进行。当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时,冲洗可结束。

12.4.11 管网冲洗宜设临时专用排水管道,其排放应畅通和安全。排水管道的截面面积不应小于被冲洗管道截面面积的60%

经典解说:从系统中排出的冲洗用水,应该及时而顺畅地进入临时专用排水管道,而不应造成任何水害。临时专用排水管道可以现场临时安装,也可采用消火栓水龙带作为临时专用排水管道。本条还对排放管道的截面面积有一定要求,这种要求与目前我国工业管道冲洗的相应要求是一致的。

12.4.12 管网的地上管道与地下管道连接前,应在管道连接处加设堵头后,对地下管道进行冲洗。

12.4.13 管网冲洗结束后,应将管网内的水排除干净。

12.4.14 干式消火栓系统管网冲洗结束,管网内水排除干净后,宜采用压缩空气吹干。

13 系统调试与验收

13.1 系统调试

13.1.1 消防给水及消火栓系统调试应在系统施工完成后进行,并应具备下列条件:

1 天然水源取水口、地下水井、消防水池、高位消防水池、高位消防水箱等蓄水和供水设施水位、出水量、已储水量等符合设计要求;

2 消防水泵、稳压泵和稳压设施等处于准工作状态;

3 系统供电正常,若柴油机泵油箱应充满油并能正常工作;

4 消防给水系统管网内已经充满水;

5 湿式消火栓系统管网内已充满水,手动干式、干式消火栓系统管网内的气压符合设计要求;

6 系统自动控制处于准工作状态;

7 减压阀和阀门等处于正常工作位置。

13.1.2 系统调试应包括下列内容:

1 水源调试和测试;

2 消防水泵调试;

3 稳压泵或稳压设施调试;

4 减压阀调试;

5 消火栓调试;

6 自动控制探测器调试;

7 干式消火栓系统的报警阀等快速启闭装置调试,并应包含报警阀的附件电动或磁阀等阀门的调试;

8 排水设施调试;

9 联锁控制试验。

13.1.3 水源调试和测试应符合下列要求:

1 按设计要求核实高位消防水箱、高位消防水池、消防水池的容积,高位消防水池、高位消防水箱设置高度应符合设计要求;消防储水应有不作他用的技术措施。当有江河湖海、水库和水塘等天然水源作为消防水源时应验证其枯水位、洪水位和常水位的流量符合设计要求。地下水井的常水位、出水量等应符合设计要求;

2 消防水泵直接从市政管网吸水时,应测试市政供水的压力和流量能否满足设计要求的流量;

3 应按设计要求核实消防水泵接合器的数量和供水能力,并应通过消防车车载移动泵供水进行试验验证;

4 应核实地下水井的常水位和设计抽升流量时的水位。

13.1.4消防水泵调试应符合下列要求:

1 以自动直接启动或手动直接启动消防水泵时,消防水泵应在55s内投入正常运行,且应无不良噪声和振动;

2 以备用电源切换方式或备用泵切换启动消防水泵时,消防水泵应分别在1min或2min内投入正常运行;

3  消防水泵安装后应进行现场性能测试,其性能应与生产厂商提供的数据相符,并应满足消防给水设计流量和压力的要求;

4  消防水泵零流量时的压力不应超过设计额定压力的140%;当出流量为设计额定流量的150%时,其出口压力不应低于设计额定压力的65%

13.1.5 稳压泵应按设计要求进行调试,并应符合下列规定:

1 当达到设计启动压力时,稳压泵应立即启动;当达到系统停泵压力时,稳压泵应自动停止运行;稳压泵启停应达到设计压力要求;

2 能满足系统自动启动要求,且当消防主泵启动时,稳压泵应停止运行;

3 稳压泵在正常工作时每小时的启停次数应符合设计要求,且不应大于15次/h

4 稳压泵启停时系统压力应平稳,且稳压泵不应频繁启停。

13.1.6 干式消火栓系统快速启闭装置调试应符合下列要求:

1 干式消火栓系统调试时,开启系统试验阀或按下消火栓按钮,干式消火栓系统快速启闭装置的启动时间、系统启动压力、水流到试验装置出口所需时间,均应符合设计要求;

2 快速启闭装置后的管道容积应符合设计要求,并应满足充水时间的要求;

3 干式报警阀在充气压力下降到设定值时应能及时启动;

4 干式报警阀充气系统在设定低压点时应启动,在设定高压点时应停止充气,当压力低于设定低压点时应报警;

5 干式报警阀当设有加速排气器时,应验证其可靠工作。

 13.1.7减压阀调试应符合下列要求:

1 减压阀的阀前阀后动静压力应满足设计要求;

2 减压阀的出流量应满足设计要求,当出流量为设计额定流量的150%时,阀后动压不应小于额定设计压力的65%

3 减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加;

4 测试减压阀的阀后动静压差应符合设计要求。

13.1.8消火栓的调试和测试应符合下列规定:

1 试验消火栓动作时,应检测消防水泵是否在本规范规定的时间内自动启动;

2 试验消火栓动作时,应测试其出流量、压力和充实水柱的长度;并应根据消防水泵的性能曲线核实消防水泵供水能力;

3 应检查旋转型消火栓的性能能否满足其性能要求;

4 应采用专用检测工具,测试减压稳压型消火栓的阀后动静压是否满足设计要求。

13.1.9调试过程中,系统排出的水应通过排水设施全部排走,并应符合下列规定:

1 消防电梯排水设施的自动控制和排水能力应进行测试;

2 报警阀排水试验管处和末端试水装置处排水设施的排水能力应进行测试,且在地面不应有积水;

3 试验消火栓处的排水能力应满足试验要求;

4 消防水泵房排水设施的排水能力应进行测试,并应符合设计要求。

13.1.10 控制柜调试和测试应符合下列要求:

1 应首先空载调试控制柜的控制功能,并应对各个控制程序进行试验验证;

2 当空载调试合格后,应加负载调试控制柜的控制功能,并应对各个负载电流的状况进行试验检测和验证;

3 应检查显示功能,并应对电压、电流、故障、声光报警等功能进行试验检测和验证;

4 应调试自动巡检功能,并应对各泵的巡检动作、时间、周期、频率和转速等进行试验检测和验证;

5 应试验消防水泵的各种强制启泵功能。

13.1.11联锁试验应符合下列要求,并应按本规范表C.0.4的要求进行记录:

1 干式消火栓系统联锁试验,当打开1个消火栓或模拟1个消火栓的排气量排气时,干式报警阀(电动阀/电磁阀)应及时启动,压力开关应发出信号或联动启动消防防水泵,水力警铃动作应发出机械报警信号;

2 消防给水系统的试验管放水时,管网压力应持续降低,消防水泵出水干管上低压压力开关应能自动启动消防水泵;消防给水系统的试验管放水或高位消防水箱排水管放水时,高位消防水箱出水管上的流量开关应动作,且应能自动启动消防水泵;

3 自动启动时间应符合设计要求和本规范第11.0.3条的有关规定。

13.2 系统验收

13.2.1 系统竣工后,必须进行工程验收,验收应由建设单位组织质检、设计、施工、监理参加,验收不合格不应投入使用。

13.2.3系统验收时,施工单位应提供下列资料:

1 竣工验收申请报告、设计文件、竣工资料;

2 消防给水及消火栓系统的调试报告;

3 工程质量事故处理报告;

4 施工现场质量管理检查记录;

5 消防给水及消火栓系统施工过程质量管理检查记录;

6 消防给水及消火栓系统质量控制检查资料。

13.2.4 水源的检查验收应符合下列要求:

1 应检查室外给水管网的进水管管径及供水能力,并应检查高位消防水箱、高位消防水池和消防水池等的有效容积和水位测量装置等应符合设计要求;

2 当采用地表天然水源作为消防水源时,其水位、水量、水质等应符合设计要求;

3 应根据有效水文资料检查天然水源枯水期最低水位、常水位和洪水位时确保消防用水应符合设计要求。

4 应根据地下水井抽水试验资料确定常水位、最低水位、出水量和水位测量装置等技术参数和装备应符合设计要求。

13.2.5消防水泵房的验收应符合下列要求:

1 消防水泵房的建筑防火要求应符合设计要求和现行国家标准《建筑设计防火规范》GB 50016的有关规定;

2 消防水泵房设置的应急照明、安全出口应符合设计要求;

3 消防水泵房的采暖通风、排水和防洪等应符合设计要求;

4 消防水泵房的设备进出和维修安装空间应满足设备要求;

5 消防水泵控制柜的安装位置和防护等级应符合设计要求。

13.2.6消防水泵验收应符合下列要求:

1 消防水泵运转应平稳,应无不良噪声的振动;

2 工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量,应符合设计要求;吸水管、出水管上的控制阀应锁定在常开位置,并应有明显标记;

3 消防水泵应采用自灌式引水方式,并应保证全部有效储水被有效利用;

4 分别开启系统中的每一个末端试水装置、试水阀和试验消火栓,水流指示器、压力开关、压力开关(管网)、高位消防水箱流量开关等信号的功能,均应符合设计要求;

5 打开消防水泵出水管上试水阀,当采用主电源启动消防水泵时,消防水泵应启动正常;关掉主电源,主、备电源应能正常切换;备用泵启动和相互切换正常;消防水泵就地和远程启停功能应正常;

6 消防水泵停泵时,水锤消除设施后的压力不应超过水泵出口设计额定压力的1.4倍;

7 消防水泵启动控制应置于自动启动挡;

8 采用固定和移动式流量计和压力表测试消防水泵的性能,水泵性能应满足设计要求。

13.2.7 稳压泵验收应符合下列要求:

1 稳压泵的型号性能等应符合设计要求;

2 稳压泵的控制应符合设计要求,并应有防止稳压泵频繁启动的技术措施;

3 稳压泵在1h内的启停次数应符合设计要求,并不宜大15次/h

4 稳压泵供电应正常,自动手动启停应正常;关掉主电源,主、备电源应能正常切换;

5 气压水罐的有效容积以及调节容积应符合设计要求,并应满足稳压泵的启停要求。

13.2.8减压阀验收应符合下列要求:

1 减压阀的型号、规格、设计压力和设计流量应符合设计要求;

2 减压阀阀前应有过滤器,过滤器的过滤面积和孔径应符合设计要求和本规范第8.3.4条第2款的规定;

3 减压阀阀前阀后动静压力应符合设计要求;

4 减压阀处应有试验用压力排水管道;

5 减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加或管道出现喘振;

6 减压阀的水头损失应小于设计阀后静压和动压差。

13.2.9消防水池、高位消防水池和高位消防水箱验收应符合下列要求:

1 设置位置应符合设计要求;

2 消防水池、高位消防水池和高位消防水箱的有效容积、水位、报警水位等,应符合设计要求;

3 进出水管、溢流管、排水管等应符合设计要求,且溢流管应采用间接排水;

4 管道、阀门和进水浮球阀等应便于检修,人孔和爬梯位置应合理;

5 消防水池吸水井、吸(出)水管喇叭口等设置位置应符合设计要求。

13.2.10 气压水罐验收应符合下列要求

1 气压水罐的有效容积、调节容积和稳压泵启泵次数应符合设计要求;

2 气压水罐气侧压力应符合设计要求。

13.2.11 干式消火栓系统报警阀组的验收应符合下列要求:

1 报警阀组的各组件应符合产品标准要求;

2 打开系统流量压力检测装置放水阀,测试的流量、压力应符合设计要求;

3 水力警铃的设置位置应正确。测试时,水力警铃喷嘴处压力不应小于0.05MPa,且距水力警铃 3m远处警铃声声强不应小于70dB;

4 打开手动试水阀动作应可靠;

5 控制阀均应锁定在常开位置;

6 与空气压缩机或火灾自动报警系统的联锁控制,应符合设计要求。

13.2.12 管网验收应符合下列要求:

1 管道的材质、管径、接头、连接方式及采取的防腐、防冻措施,应符合设计要求,管道标识应符合设计要求;

2 管网排水坡度及辅助排水设施,应符合设计要求;

3 系统中的试验消火栓、自动排气阀应符合设计要求;

4 管网不同部位安装的报警阀组、闸阀、止回阀、电磁阀、信号阀、水流指示器、减压孔板、节流管、减压阀、柔性接头、排水管、排气阀、泄压阀等,均应符合设计要求;

5 干式消火栓系统允许的最大充水时间不应大于5min;

6 干式消火栓系统报警阀后的管道仅应设置消火栓和有信号显示的阀门;

7 架空管道的立管、配水支管、配水管、配水干管设置的支架,应符合本规范第12.3.19~12.3.23条的规定;

8 室外埋地管道应符合本规范第12.3.17、12.3.22条等的规定。

13.2.13 消火栓验收应符合下列要求:

1 消火栓的设置场所、位置、规格、型号应符合设计要求和本规范第7.2节~第7.4节的有关规定;

2 室内消火栓的安装高度应符合设计要求;

3 消火栓的设置位置应符合设计要求和本规范第7章的有关规定,并应符合消防救援和火灾扑救工艺的要求;

4 消火栓的减压装置和活动部件应灵活可靠,栓后压力应符合设计要求。

检查数量:抽查消火栓数量10%,且总数每个供水分区不应少于10个, 合格率应为100%。

13.2.14消防水泵接合器数量及进水管位置应符合设计要求,消防水泵接合器应采用消防车车载消防水泵进行充水试验,且供水最不利点的压力、流量应符合设计要求;当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。

13.2.15消防给水系统流量、压力的验收,应通过系统流量、压力检测装置和末端试水装置进行放水试验,系统流量、压力和消火栓充实水柱等应符合设计要求。

13.2.16控制柜的验收应符合下列要求:

1 控制柜的规格、型号、数量应符合设计要求;

2 控制柜的图纸塑封后应牢固粘贴于柜门内侧;

3 控制柜的动作应符合设计要求和本规范第11章的有关规定;

4 控制柜的质量应符合产品标准和本规范第12.2.7条的要求。

5 主、备用电源自动切换装置的设置应符合设计要求。

13.2.17 应进行系统模拟灭火功能试验,且应符合下列要求:

1 干式消火栓报警阀动作,水力警铃应鸣响压力开关动作;

2 流量开关、低压压力开关和报警阀压力开关等动作,应能自动启动消防水泵及与其联锁的相关设备,并应有反馈信号显示;

3 消防水泵启动后,应有反馈信号显示;

4 干式消火栓系统的干式报警阀的加速排气器动作后,应有反馈信号显示;

5 其他消防联动控制设备启动后,应有反馈信号显示。

13.2.18系统工程质量验收判定条件应符合下列规定:

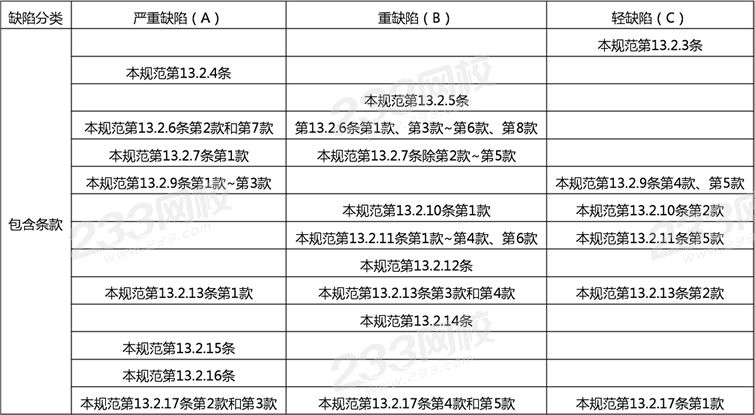

1 系统工程质量缺陷应按本规范附录F要求划分。

2 系统验收合格判定应为A=0,且B≤2,且B+C≤6为合格;

3 系统验收当不符合本条第2款要求时应为不合格。


14 维护管理

14.0.1 消防给水及消火栓系统应有管理、检查检测、维护保养的操作规程;并应保证系统处于准工作状态。维护管理应按本规范附录G的要求进行。

14.0.2 维护管理人员应掌握和熟悉消防给水系统的原理、性能和操作规程。

14.0.3水源的维护管理应符合下列规定:

1 每季度应监测市政给水管网的压力和供水能力;

2 每年应对天然河湖等地表水消防水源的常水位、枯水位、洪水位,以及枯水位流量或蓄水量等进行一次检测;

3 每年应对水井等地下水消防水源的常水位、最低水位、最高水位和出水量等进行一次测定;

4 每月应对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测;消防水池(箱)玻璃水位计两端的角阀在不进行水位观察时应关闭;

5 在冬季每天应对消防储水设施进行室内温度和水温检测,当结冰或室内温度低于5℃时,应采取确保不结冰和室温不低于5℃的措施。

14.0.4消防水泵和稳压泵等供水设施的维护管理应符合下列规定:

1 每月应手动启动消防水泵运转一次,并应检查供电电源的情况;

2 每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次,且应自动记录自动巡检情况,每月应检测记录;

3 每日应对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况;

4 每日应对柴油机消防水泵的启动电池的电量进行检测,每周应检查储油箱的储油量,每月应手动启动柴油机消防水泵运行一次;

5 每季度应对消防水泵的出流量和压力进行一次试验;

6 每月应对气压水罐的压力和有效容积等进行一次检测。

14.0.5减压阀的维护管理应符合下列规定:

1 每月应对减压阀组进行一次放水试验,并应检测和记录减压阀前后的压力,当不符合设计值时应采取满足系统要求的调试和维修等措施;

2 每年应对减压阀的流量和压力进行一次试验。

14.0.6 阀门的维护管理应符合下列规定:

1 雨淋阀的附属电磁阀应每月检查并应作启动试验,动作失常时应及时更换;

2 每月应对电动阀和电磁阀的供电和启闭性能进行检测;

3 系统上所有的控制阀门均应采用铅封或锁链固定在开启或规定的状态,每月应对铅封、锁链进行一次检查,当有破坏或损坏时应及时修理更换;

4 每季度应对室外阀门井中,进水管上的控制阀门进行一次检查,并应核实其处于全开启状态;

5 每天应对水源控制阀、报警阀组进行外观检查,并应保证系统处于无故障状态;

6 每季度应对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验,并应检查系统启动、报警功能以及出水情况是否正常;

7 在市政供水阀门处于完全开启状态时,每月应对倒流防止器的压差进行检测,且应符合国家现行标准《减压型倒流防止器》GB/T 25178、《低阻力倒流防止器》JB/T 11151和《双止回阀倒流防止器》CJ/T 160等的有关规定。

14.0.7 每季度应对消火栓进行一次外观和漏水检查,发现有不正常的消火栓应及时更换。

14.0.8每季度应对消防水泵接合器的接口及附件进行检查一次,并应保证接口完好、无渗漏、闷盖齐全。

14.0.9每年应对系统过滤器进行至少一次排渣,并应检查过滤器的是否处于完好状态,当堵塞或损坏时应及时检修。

14.0.10每年应检查消防水池、消防水箱等蓄水设施的结构材料是否完好,发现问题时应及时处理。

14.0.11建筑的使用性质功能或障碍物的改变,影响到消防给水及消火栓系统功能而需要进行修改时,应重新进行设计。

14.0.12 消火栓、消防水泵接合器、消防水泵房、消防水泵、减压阀、报警阀和阀门等,应有明确的标识。

14.0.13消防给水及消火栓系统应有产权单位负责管理,并应使系统处于随时满足消防的需求和安全状态。

14.0.14 永久性地表水天然水源消防取水口应有防止水生生物繁殖的管理技术措施。

14.0.15 消防给水及消火栓系统发生故障,需停水进行修理前,应向主管值班人员报告,并应取得维护负责人的同意,同时应临场监督,应在采取防范措施后再动工。

表G 消防给水及消火栓系统维护管理工作检查项目

部位

工作内容

周期

水源

市政给水管网

压力和流量

每季

河湖等地表水源

枯水位、洪水位、枯水位流量或蓄水量

每年

水井

常水位、最低水位、出流量

每年

消防水池(箱)、高位消防水箱

水位

每年

室外消防水池等

温度

冬天每天

供水设施

电源

接通状态,电压

每日

消防水泵

自动巡检记录

每周

手动启动试运行

每月

流量和压力

每季

稳压罐

启停泵压力、启停次数

每日

柴油机消防水泵

启动电池、储油量

每日

气压水罐

检测气压、水位、有效容积

每月

减压阀

放水

每月

测试流量和压力

每年

阀门

雨林阀的附属电磁阀

每月检查开启

每月

电动阀或电磁阀

供电、启闭性能检测

每月

系统所有控制阀门

检查铅封、锁链完好状况

每月

室外阀门井中控制阀门

检查开启状况

每季

水源控制阀、报警阀组

外观检查

每天

末端试水阀、报警阀的试水阀

放水试验、启动性能

每季

倒流防止器

压差检测

每月

喷头

检查完好状态、清除异物、备用量

每季

消火栓

外观和漏水检查

每周

水泵接合器

检查完好状况

每月

通水试验

每年

过滤器

排渣、完好状态

每年

储水设备

检查结构材料

每年

系统联锁试验

消火栓和其他水灭火系统等运行功能

每年

消防泵水房、水箱房、报警阀间、减法阀间等供水设备

检查室温

(冬)每天

 各位考友,对于这个知识点还有什么问题或疑问的,欢迎大家留言评论。

233网校特别声明:本篇内容为233网校一级消防工程师老师整理归纳,对于需要复制、转载、链接和传播文章内容的,请注明文章内容源自233网校,违者必究!

点击进入快速注册,领取新人礼包(精讲班视频+备考资料)>>

热点:2015-2019一级消防真题及答案下载|消防工程师试题库

高效备战2020年一级消防工程师考试,融会贯通3科知识点,加入我们零基础全科考试计划, 高端班专享送教材+三合一班+规范班+考前内部资料,点击了解>>

最近直播往期直播

下载APP看直播

登录

新用户注册领取课程礼包

立即注册
扫一扫,立即下载
意见反馈 返回顶部
