搭接网络计划示例

正确答案: B

答察解析: 两项工作之间的时间间隔=ESj-ESi-STSi,j=15-8-2=5。

正确答案: C

答察解析: 单代号搭接网络计划可以利用相邻两项工作之间的时间间隔来判定关键线路。即从搭接网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间的时间间隔为零的线路就是关键线路。通过时间参数的计算，可以得出关键线路为C→D→G→F。

正确答案: B

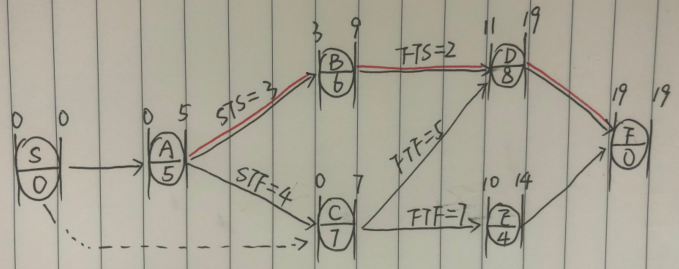

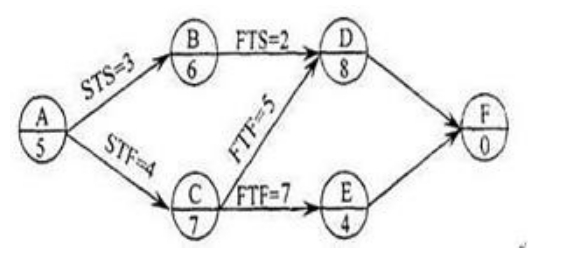

答察解析: 通过时间参数计算，关键线路是S→C→D→F，关键工作是工作C和工作D。

正确答案: A

答察解析:

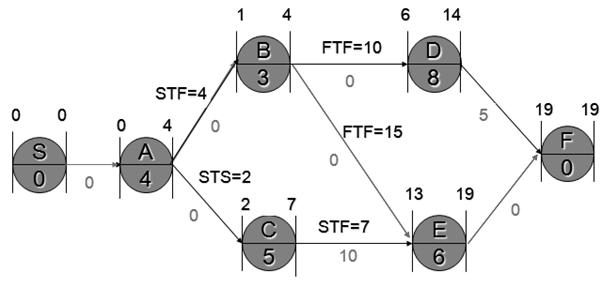

（1）计算工作的最早开始时间和最早完成时间：
工作A：最早开始时间为0，最早完成时间为4；
工作B：最早开始时间为1，最早完成时间为4；
工作C：最早开始时间为2，最早完成时间为7；
工作D：最早开始时间为6，最早完成时间为14；
工作E：最早开始时间为13，最早完成时间为19。
（2）计算相邻两项工作之间的时间间隔：
工作A、B时间间隔为0；
工作A、C时间间隔为0；
工作B、D时间间隔为0；
工作B、E时间间隔为0；
工作C、E时间间隔为10；
工作D、F时间间隔为5；
工作E、F时间间隔为0。
（3）计算工作的时差：
工作A：总时差为0，自由时差为0；
工作B：总时差为0，自由时差为0；
工作C：总时差为10，自由时差为10；
工作D：总时差为5，自由时差为5；
工作E：总时差为0，自由时差为0；
工作F：总时差为0，自由时差为0。
（4）确定关键线路：A→B→E→F。
由此可以判断选项A、B、D、E选项正确，选项C错误。

正确答案: D

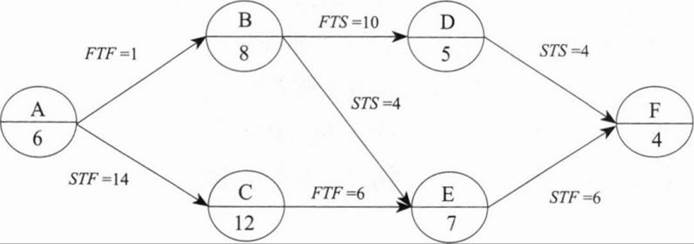

答察解析: 本题中各工作的最早开始时间、最早完成时间的计算如下：
（1）工作A的最早开始时间=0，最早完成时间=0+6=6。
（2）工作B的最早完成时间=6+1=7，最早开始时间=7-8=-1，出现负值，显然是不合理，应将该工作与起点节点用虚箭线相连，重新计算该工作的最早开始时间和最早完成时间，则工作B的最早开始时间=0，最早完成时间=0+8=8。
（3）工作C的最早完成时间=0+14=14，最早开始时间=14-12=2。
（4）工作D的最早开始时间=8+10=18，最早完成时间=18+5=23。
（5）工作E有两种搭接关系，应分别计算，并取最大值。STS搭接时：工作E的最早开始时间=0+4=4，最早完成时间=4+7=11；FTF搭接时：工作E的最早完成时间=14+6=20，最早开始时间=20-7=13；由此可以得出：工作E的最早完成时间=20，最早开始时间=13。
（6）工作F有两种搭接关系，应分别计算，并取最大值。STS搭接时：工作F的最早开始时间=18+4=22，最早完成时间=22+4=26；STF搭接时：工作F的最早完成时间=13+6=19，最早开始时间=19-4=15；由此可以得出：工作F的最早开始时间=22，最早完成时间=26。

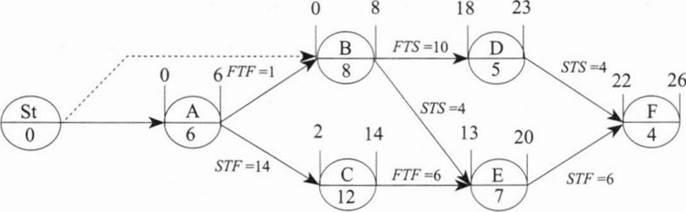

计算结果如下图所示：

计算出最早开始时间、最早完成时间，再来计算时间间隔：
LAGA--B=8-1-6=1；
LAGB--D=18-10-8=0；
LAGA--C=14-14-0=0；
LAGB—E=13-4-0=9；
LAGC--E=20-6-14=0；
LAGE--F=26-6-13=7；
LAGD--F=22-4-18=0。
