一、单代号搭接网络计划

一、单代号搭接网络计划相关课程

本视频可免费试听30秒，看完整版请购买课程

一、单代号搭接网络计划考点解析

所属考试：监理工程师

授课老师：江凌俊

所属科目：目标控制（土木建筑）

考点标签：了解

所属章节：（进度）第三章工程网络计划技术/第六节单代号搭接网络计划和多级网络计划系统/一、单代号搭接网络计划

所属版本：

一、单代号搭接网络计划介绍

单代号搭接网络计划

在前述双代号和单代号网络计划中，所表达的工作之间的逻辑关系是一种衔接关系，即只有当其紧前工作全部完成之后，本工作才能开始。紧前工作的完成为本工作的开始创造条件。但是在工程建设实践中，有许多工作的开始并不是以其紧前工作的完成为条件。只要其紧前工作开始一段时间后，即可进行本工作，而不需要等其紧前工作全部完成之后再开始。工作之间的这种关系我们称之为搭接关系。

专题更新时间：2026/06/04 17:51:40

一、单代号搭接网络计划考点试题

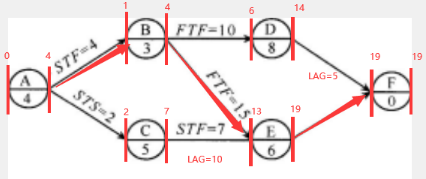

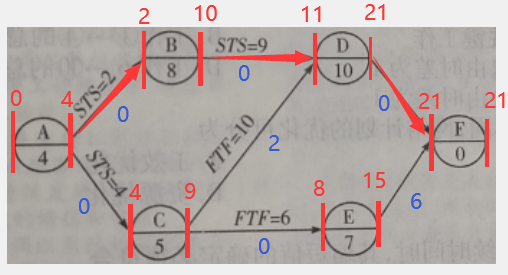

多选题 1.某工程单代号搭接网络计划如下图所示，节点中下方数字为该工作的持续时间，其中关键工作有（）。

A . 工作A

B . 工作B

C . 工作C

D . 工作D

E . 工作E

查看答案去答题练习

正确答案: A

答案解析: 在单代号搭接网络计划中，关键线路的确定可通过两种方式实现：①利用关键工作确定关键线路。②利用相邻两项工作之间的时间间隔来判定关键线路。关键线路是从网络计划的终点节点逆箭线方向找出相邻两项工作之间时间间隔为零的线路。此题关键线路为A→B→D→F。

单选题 2.某工程单代号搭接网络计划中工作B、D、E之间的搭接关系和时间参数如图3-40所示。工作D和工作E的总时差分别为6天和2天，则工作B的总时差为（）天。

A . 3

B . 8

C . 9

D . 12

查看答案去答题练习

正确答案: C

答案解析: 方法一：工作B其后有两项工作，它的总时差=min{LAG_D+TF_D，LAG_E+TF_E}=min{3+6，8+2}=min{9，10}=9天。
方法二：根据六时法解题，假设从工作B开始，
ES_B=0，EF_B=2
根据B、D工作STS=7，LAG=3，可以得出ES_D=0+7+3=10，EF_D=10+5=15；
TF_D=6，故LS_D=10+6=16，LF_D=15+6=21
根据B、E工作STF=4，LAG=8，可以得出ES_E=12-3=9，EF_E=0+4+8=12；
TF_E=2，故LS_E=9+2=11，LF_E=12+2=14
根据DE工作的最迟开始时间和最迟完成时间可以得出：
LS_B=min{16-7，14-4}=9，LF_B=9+2=11
工作B的总时差为9-0=9[|||][|||][|||][|||][|||]

单选题 3.单代号搭接网络计划中，时距是指相邻两项工作之间的( )。

A . 时间间隔

B . 时间差值

C . 机动时间

D . 搭接时间

查看答案去答题练习

正确答案: B

答案解析: 所谓时距，就是在搭接网络计划中相邻两项工作之间的时间差值。

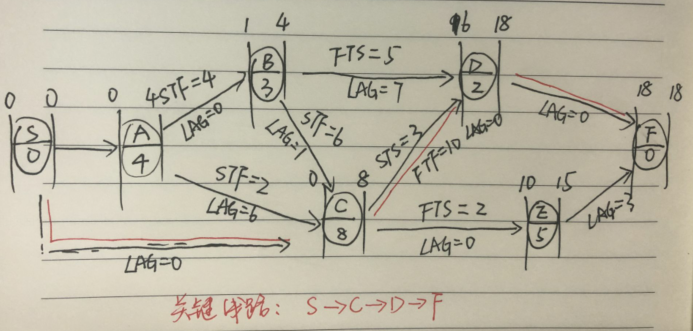

单选题 4.某工程单代号搭接网络计划如图3—39所示，其中关键工作有（）。

A . 工作A和工作B

B . 工作C和工作D

C . 工作B和工作D

D . 工作C和工作F

查看答案去答题练习

正确答案: B

答案解析: 从图中的A工作和C工作搭接关系STF=2可以推断出A工作不是起始工作，需要在单代号网络图中增加一个起始工作S作为起始节点，依据各项的搭接关系和持续时间可以得到该网络图中：关键线路为S→C→D→F。关键工作是工作C和工作D，而工作S和工作F为虚拟工作。

单选题 5.某工程单代号搭接网络计划如下图所示，其中关键工作是（）。

A . 工作A和工作F

B . 工作C和工作D

C . 工作A和工作E

D . 工作C和工作E

查看答案去答题练习

正确答案: B

答案解析: 通过时间参数计算，关键线路是S→C→D→F，关键工作是工作C和工作D。

大咖讲解：一、单代号搭接网络计划

江凌俊

监理工程师

注册安全工程师

二级建造师

一级建造师

初级注册安全工程师

曾在设计院任职，线上线下多年培训行业从业经历。

查看老师课程

二、多级网络计划系统

二、多级网络计划系统【16、22、25年★★】

2026020513005961931821_单代号搭接网络计划和多级网络计划系统（二）

概念	多级网络计划系统是指由处于不同层级且相互有关联的若干网络计划所组成的系统。
	在该系统中，处于不同层级的网络计划既可以进行分解，成为若干独立的网络计划；又可以进行综合，形成一个多级网络计划系统。

特点	(1) 分阶段逐步深化。其编制过程是一个由浅入深、从顶层到底层、由粗到细的过程，并且贯穿在该实施计划系统的始终。 (2) 层级与建设工程规模、复杂程度及进度控制的需要有关。 (3) 不同层级的网络计划，应该由不同层级的进度控制人员编制。 (4) 可以随时进行分解和综合。

编制原则

(1) 整体优化原则。

(2) 连续均衡原则。

(3) 简明适用原则。

编制方法

自顶向下、分级编制

高频

搭接关系的种类及表达方式

（一）搭接关系的种类和表示方法【15、20年★★】

在搭接网络计划中，工作之间的搭接关系是由相邻两项工作之间的不同时距决定的。所谓时距，就是在搭接网络计划中相邻两项工作之间的时间差值。

2026020513005961931821_单代号搭接网络计划和多级网络计划系统（一）

（二）搭接网络计划示例

1. 计算工作的最早开始时间和最早完成时间【20年★★】

(1) 起点节点：最早开始时间为零，最早完成时间应等于其最早开始时间与持续时间之和。

(2) 其他工作：最早开始时间和最早完成时间应根据时距进行计算。

当某项工作的最早开始时间出现负值时，应将该工作与起点节点用虚箭线相连后，重新计算该工作的最早开始时间和最早完成时间。

由于在搭接网络计划中，决定工期的工作不一定是最后进行的工作，因此，在用上述方法完成终点节点的最早完成时间计算之后，还应检查网络计划中其他工作的最早完成时间是否超过已算出的计算工期。如果某项工作的最早完成时间超过终点节点的最早完成时间，应将该工作与终点节点用虚箭线相连，然后重新计算该网络计划的计算工期。

2.计算相邻两项工作之间的时间间隔【24年】

• 搭接关系为结束到开始 (FTS) 时的时间间隔。

LAG_i,j=ES_j-EF_i-FTS_i,j

(2) 搭接关系为开始到开始 (STS) 时的时间间隔。

LAG_i,j=ES_j-ES_i-STS_i,j

(3) 搭接关系为结束到结束 (FTF) 时的时间间隔。

LAG_i,j=EF_j-EF_i-FTF_i,j

(4) 搭接关系为开始到结束 (STF) 时的时间间隔。

LAG_i,j=EF_j-ES_i-STF_i,j

(5) 混合搭接关系时的时间间隔。

分别计算出时间间隔，然后取其中的最小值。
