一建《项目管理》双代号时标网络计划的概念与计算全解析

作者:233网校 2019-12-17 08:01:00

网络计划即网络计划技术(Network Planning Technology),是指用于工程项目的计划与控制的一项管理技术。它既是一种科学的计划方法,又是一种有效的生产管理方法。作为一名将来的项目经理,学好网络计划十分重要,也因此,网络计划在历年的一级建造师考试中都属重要考核的内容,无论是在项目管理科目,还是在实务各专业科目中,都占据很重要的位置。

此篇为双代号时标网络计划的详细解析~

a (157).jpg

双代号时标网络计划

双代号时标网络计划是以时间坐标为尺度编制的网络计划。以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差

一、双代号时标网络计划的特点

(1)兼有网络计划与横道计划的优点,能够清楚地表明计划的时间进程,使用方便。

(2)能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路

(3)可以统计每一个单位时间对资源的需要量,以便进行资源优化和调整

(4)当情况发生变化时,对网络计划的修改比较麻烦,往往要重新绘图。但在使用计算机以后,这一问题已较容易解决。

二、双代号时标网络计划的一般规定

(1)须以水平时间坐标为尺度表示工作时间。

(2)所有符号在时间坐标上的水平投影位置,都须与其时间参数相对应。

(3)虚工作须以垂直方向的虚箭线表示,有自由时差时加波形线表示。

三、双代号时标网络计划的编制

时标网络计划宜按各个工作的最早开始时间编制。

(1)间接法绘制(先计算各工作的最早时间参数,再据之确定节点位置,连线完成)

(2)直接法绘制(根据逻辑关系和持续时间,直接在时标上绘制)

四、双代号时标网络图的计算

(1)找出关键线路:从终点开始逆向,没有波浪线的线路即为关键线路。

(2)标出各工作自由时差波浪线的长度即为自由时差

(3)计算总时差:某项工作的总时差等于从该工作出发到达网络计划的终点节点的若干条线路中波形线长度和的最小值

五、经典例题

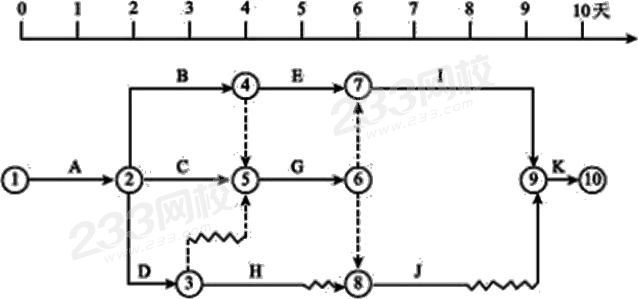

1、【2015】下列双代号时标网络计划中,关键线路有几条?


【解析】本题考查的是关健线路的判断。从终点开始逆向,没有波浪线的线路即为关键线路。

所以关健线路有A→B→E→I→K,A→B→G→I→K,A→C→G→I→K三条。

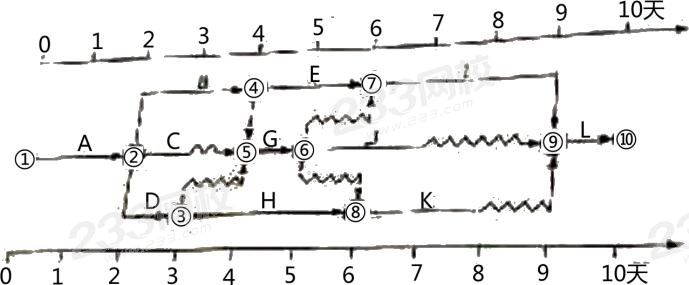

2、【2017】某双代号时标网络计划如下图,工作G 的最迟开始时间是第几天?


【解析】由图可知,工作G的最早开始时间是第4天。

总时差=最迟开始时间-最早开始时间,所以需要算出总时差。

由图可知,总工期为10天,工作G所在的最长线路为①→②→④→⑤→⑥→⑦→⑨→⑩,工期为2+2+1+3+1=9(天),

则工作G的总时差=10-9=1(天)。

最迟开始时间=总时差+最早开始时间=1+4=5(天)。

六、练习题

1、【2019】关于双代号时标网络计划的说法,正确的是( )。

A.能在图上直接显示各项工作的最迟开始与完成时间

B.工作间的逻辑关系可以设法表达,但不易表达清楚

C.没有虚箭线,绘图比较简单

D.工作的自由时差可以通过比较与其紧后工作间波形线的长度得出

参考答案:D
参考解析:时标网络计划能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路, 故A选项错误。

工作间的逻辑关系容易表达清楚,故B选项错误。

时标网络计划中虚工作须以垂直方向的虚箭线表示,故C选项错误。

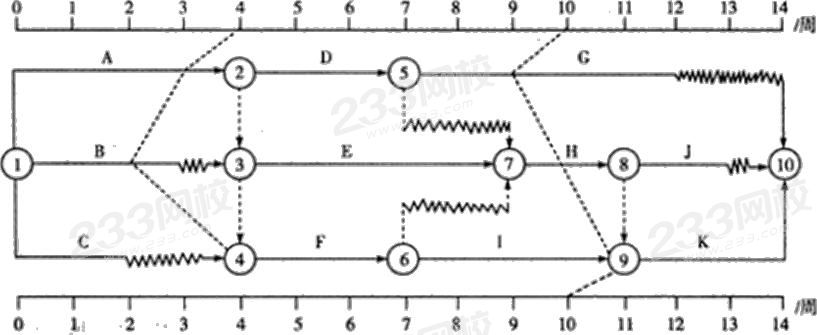

2、【2015年】某工程项目的双代号时标网络计划,当计划执行到第4周末及第10周末时,检查得出实际进度前锋线如下图所示,检查结果表明(  )。


A.第4周末检查时工作B拖后1周,但不影响总工期

B.第4周末检查时工作A拖后1周,影响总工期1周

C.第10周末检查时工作G拖后1周,但不影响总工期

D.第10周末检查时工作I提前1周,可使总工期提前1周

E.在第5周到第10周内,工作F和工作I的实际进度正常

参考答案:BC
参考解析:由图可知,第4周末检查时工作B拖后2周,影响总工期1周”。故选项A错误。

在第5周到第10周内,工作F和工作I的实际进度超前。故E选项错误。

第10周末检查时工作I提前1周,但工作H进度正常,受工作H的制约,工作K不能提前开始,所以总工期不受影响。故D选项错误。

3、【2016】某双代号网络计划如下图,如 B、D、I 工作共用一台施工机械且按 B→D→I 顺序施工,则对网络计划可能造成的影响是(  )。


A.总工期不会延长,但施工机械会在现场闲置 1 周

B.总工期不会延长,且施工机械在现场不会闲置

C.总工期会延长 1 周,但施工机械在现场不会闲置

D.总工期会延长 1 周,且施工机械会在现场闲置 1 周

参考答案:B

参考解析:BDI三个工作,按照顺序施工,那么B工作是在第4周完成,D工作紧接着开始,致使D工作拖延1周,但是D工作有1周的总时差,不影响总工期。

D工作第10周结束后,I工作紧接着开始,持续4周,到第14周正好完成,总工期为14周,所以不影响总工期。
