网络图很难？轻松学会工程网络计划六大时间参数计算

二级建造师考试《建设工程施工管理》科目历年真题，在第三章施工进度管理中施工进度计划的编制，以单代号、双代号工程为代表的网络计划这部分内容，是每年均进行考核的核心考点，亦是该科目全书的难点知识，其主要考点如下：

1、网络计划的绘图规则及逻辑关系的判定

2、网络计划相关时间参数的定义及计算

3、确定关键线路

本篇笔者就网络计划相关时间参数的定义及计算（以双代号网络图为例）进行阐述。

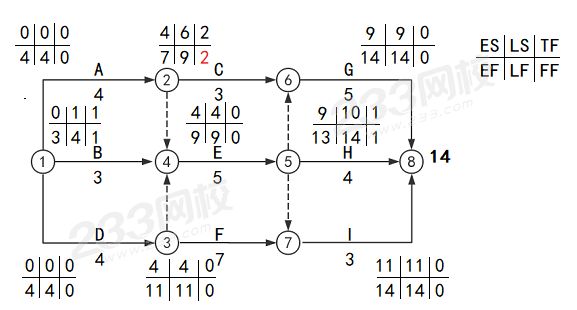

双代号网络计划网络图相关时间参数的定义及计算

计算方法如下：

1）计算各项工作的最早开始和最早完成时间

从起始节点开始顺箭线方向依次逐项计算至终点节点，最早完成时间=最早开始时间+本工作持续时间，最早开始时间=各紧前工作最早完成时间的最大值。

（顺箭线方向取大值）

2）确定计算工期及最迟开始时间和最迟完成时间

假设计划工期等于计划工期，即与终点节点相连各工作最早完成时间的最大值。

3）计算各项工作的最迟开始和最迟完成时间

从终点节点开始逆箭线方向依次逐项计算至起点节点，最迟开始时间=最迟完成时间-本工作持续时间，最迟完成时间=各紧后工作最迟开始时间的最小值。

（逆箭线方向取小值）

3）计算工作总时差

总时差=最迟开始时间-最早开始时间

总时差=最迟完成时间-最早完成时间

（开始减开始，完成减完成，大减小）

4）计算工作自由时差

自由时差=紧后工作的最早开始时间-本工作最早完成时间

注：单代号网络图时间参数计算基本同双代号网络图，不常考核，但须会计算相邻两工作之间的时间间隔LAG

相邻两工作之间的时间间隔LAG_i-j=紧后工作j的最早开始时间-本工作最早完成时间

考法1：网络图相关的定义

真题重现：

2019.某工程网络计划工作逻辑关系如下表所示，则工作A的紧后工作有（ ）。

A．工作B

B．工作C

C．工作D

D．工作E

E．工作G

考法2：根据网络图或文字描述进行最早开始时间、最早完成时间、最迟开始时间、最迟完成时间、总时差、自由时差六大时间参数计算

真题重现：

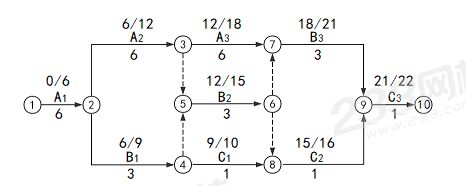

2019.某双代号网络计划如下图所示(时间单位：天)，其计算工期是（ ）天。

A．12

B．22

C．14

D．17

233网校答案：

233网解析：

查看答案

233网校答案： B

233网校解析： 经计算得总工期为22天。

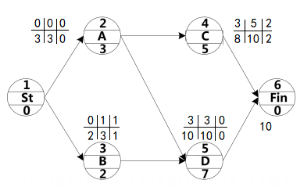

2019.单代号网络计划中，工作C的已知时间参数(单位：天)标注如下图所示，则该工作的最迟开始时间、最早完成时间和总时差分别是（ ）天。

A．3、10、5

B．5、8、2

C．3、8、5

D．5、10、2

查看答案

233网校答案： B

233网校解析：
方法一：

方法二：

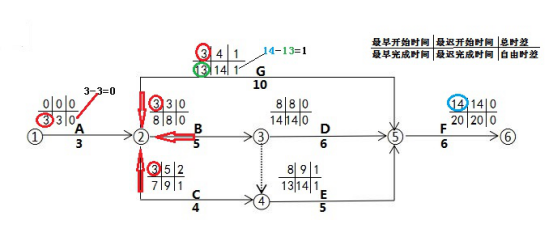

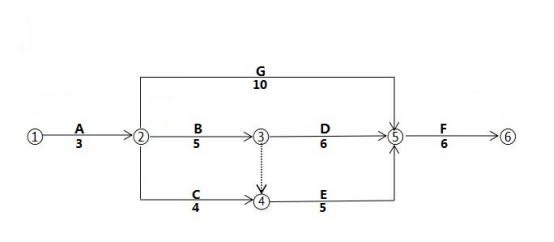

2018.某建设工程网络计划如下图(时间单位:天)，工作C的自由时差是(       )天。

A．2

B．0

C．1

D．3

查看答案

233网校答案： A

233网校解析：

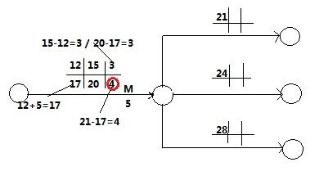

2017、某双代号网络计划中，工作M的最早开始时间和最迟开始时间分别为第12天和第15天，其持续时间为5天；工作M有3项紧后工作，它们的最早开始时间分为为第21天、第24天和第28天，则工作M的自由时差为（　　）天。

A.4

B.1

C.8

D.11

查看答案

233网校答案： A

233网校解析： 逆箭线方向取小值。

2019.某工作有2个紧后工作，紧后工作的总时差分别是3天和5天，对应的间隔时间分别是4天和3天，则该工作的总时差是（    ）天。

A．7

B．6

C．8

D．9
