规范-《火灾自动报警系统设计规范》重要高频考点大汇总

作者:233网校-一念之间 2020-10-12 16:45:00

3.1.5 任一台火灾报警控制器所连接的火灾探测器、手动火灾报警按钮和模块等设备总数和地址总数,均不应超过 3200 点,其中每一总线回路连接设备的总数不宜超过200 点,且应留有不少于额定容量 10% 的余量;任一台消防联动控制器地址总数或火灾报警控制器(联动型)所控制的各类模块总数不应超过 1600 点,每一联动总线回路连接设备的总数不宜超过 100 点,且应留有不少于额定容量 10% 的余量。

条文说明:除考虑系统工作的稳定、可靠性外,还可灵活应对建筑中相应的变化和修改,而不至于因为局部的变化需要增加总线回路。

3.1.6 系统总线上应设置总线短路隔离器,每只总结短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过 32 点;总结穿越防火分区时,应在穿越处设置总线短路隔离器

3.1.7 高度超过 100m 的建筑中,除消防控制室内设置的控制器外,每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层

条文说明:对于高度超过100m 的建筑,为便于火灾条件下消防联动控制的操作,防止受控设备的误动作,在现场设置的火灾报警控制器应分区控制,所连接的火灾探测器、手动报警按钮和模块等设备不应跨越火灾控制器所在区域的避难层。

本条根据高度超过100m 的建筑火灾扑救和人员疏散难度较大的现实情况,对设置的消防设施运行的可靠性提出了更高的要求。由于报警(和联动,错误)总线线路没有使用耐火线的要求,如果控制器直接控制的火灾探测器、手动报警按钮和模块等设备跨越避难层,一旦发生火灾,将因线路烧断而无法报警和联动,所以将本条确定为强制性条文。
3.1.8 水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动万式。

条文说明:为保证消防水泵、防排烟风机等消防设备的运行可靠性(也有经济性,不考虑节能、对电网冲击等),水泵控制柜、风机控制柜等消防电气控制装置不应采用变频启动方式。

3.2 系统形式的选择和设计要求

3.2.1 火灾自动报警系统形式的选择,应符合下列规定:
1 仅需要报警,不需要联动自动消防设备的保护对象宜采用区域报警系统

2 不仅需要报警,同时需要联动自动消防设备,且只设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象,应采用集中报警系统, 并应设置一个消防控制室。

3 设置两个及以上消防控制室的保护对象,或己设置两个及以上集中报警系统的保护对象,应采用控制中心报警系统

条文说明:区域报警系统,适用于仅需要报警,不需要联动自动消防设备的保护对象;集中报警系统适用于具有联动要求的保护对象;控制中心报警系统一般适用于建筑群或体量很大的保护对象,这些保护对象中可能设置几个消防控制室,也可能由于分期建设而采用了不同企业的产品或同一企业不同系列的产品,或由于系统容量限制而设置了多个起集中作用的火灾报警控制器等情况,这些情况下均应选择控制中心报警系统。

例:根据《火灾自动报警系统设计规范》GB 50116-2013的规定,火灾自动报警系统的形式可分为区域报警系统、集中报警系统和(  )。(2015真题)
A. 消防联动报警系统
B. 火灾探测报警系统
C. 控制中心报警系统
D. 集中区域报警系统

233网校答案:C

3.2.2 区域报警系统的设计,应符合下列规定:

1 系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成,系统中可包括消防控制室图形显示装置和指示楼层的区域显示器。

2 火灾报警控制器应设置在有人值班的场所。

3 系统设置消防控制室图形显示装置时,该装置应具有传输本规范附录A(火灾报警、建筑消防设施运行状态信息) 和附录B(消防安全管理信息表) 规定的有关信息的功能;系统未设置消防控制室图形显示装置时,应设置火警传输设备。

条文说明: 本条规定了区域报警系统的最小组成,系统可以根据需要增加消防控制室图形显示装置或指示楼层的区域显示器。区域报警系统不具有消防联动功能。在区域报警系统里,可以根据需要不设消防控制室,若有消防控制室,火灾报警控制器和消防控制室图形显示装置应设置在消防控制室;若没有消防控制室,则应设置在平时有专人值班的房间或场所。区域报警系统应具有将相关运行状态信息传输到城市消防远程监控中心的功能。

3.2.3 集中报警系统的设计,应符合下列规定:
1 系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成。

2 系统中的火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备,应设置在消防控制室内。

3 系统设置的消防控制室图形显示装置应具有传输本规范附录 A 和附录 B 规定的有关信息的功能。

条文说明:  1 本款规定了集中报警系统的最小组成,其中可以选用火灾报警控制器和消防联动控制器组合或火灾报警控制器(联动型)。

2 本款规定了集中报警系统中火灾报警控制器、消防联动控制器和消防控制室图形显示装置、消防应急广播的控制装置、消防专用电话总机等起集中控制作用的消防设备应设置在消防控制室内。
提示:

1.区域火灾报警控制器与区域报警系统含义不同,前者是火灾报警控制器,可具有联动控制的功能;后者是火灾自动报警系统的一种系统类别。

2.集中火灾报警控制器可以向区域火灾报警控制器发出控制指令;而区域火灾报警控制器只能将信息传送给集中报警控制器及接收、处理集中报警控制器的相关指令,不能向集中报警控制器发出控制指令。

3.2.4 控制中心报警系统的设计,应符合下列规定:

1 有两个及以上消防控制室时,应确定一个主消防控制室

2 主消防控制室应能显示所有火灾报警信号和联动控制状态信号,并应能控制重要的消防设备;各分消防控制室内消防设备之间可互相传输、显示状态信息,但不应互相控制

3 系统设置的消防控制空图形显示装置应具有传输本规范附录 A 和附录 B 规定的有关信息的功能。

例:根据《火灾自动报警系统设计规范》GB50116—2013的规定,区域报警系统应由火灾探测器、手动火灾报警按钮、火灾报警控制器和(  )等组成。(2015真题)

A.消防应急广播

B.消防专用电话

C气体灭火控制器

D.火灾声光警报器

233网校答案:D

例:某商业综合体建筑,其办公区、酒店区、商业区分别设置消防控制室,并将办公区的消防控制室作为主消防控制室,其他两个作为分消防控制室。下列关于各分消防控制室内的消防设备之间的关系的说法,正确的是(  )。(2015真题)

A.不可以互相传输、显示状态信息,不应互相控制

B. 不可以互相传输、显示状态信息,但应互相控制

C. 可以互相传输、显示状态信息,也应互相控制

D. 可以互相传输、显示状态信息,但不应互相控制

233网校答案:D

3.3 报警区域和探测区域的划分

3.3.1 报警区域的划分应符合下列规定:

1 报警区域应根据防火分区或楼层划分;可将一个防火分区或一个楼层划分为一个报警区域,也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。

3.3.2 探测区域的划分应符合下列规定:

1 探测区域应按独立房(套)间划分。一个探测区域的面积不宜超过 500㎡ ;从主要入口能看清其内部,且面积不超过 1000㎡ 的房间,也可划为一个探测区域。

2 红外光束感烟火灾探测器和缆式线型感温火灾探测器的探测区域的长度,不宜超过 100m; 空气管差温火灾探测器的探测区域长度宜为20m~100m。

3.3.3 下列场所应单独划分探测区域:

1 敞开或封闭楼梯间、防烟楼梯间。

2 防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室、走道、坡道。

3 电气管道井、通信管道井、电缆隧道。

3.4 消防控制室

3.4.1 具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。

3.4.2 消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。


3.4.3 消防控制室应设有用于火灾报警的外线电话。

3.4.4 消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。

3.4.5 消防控制室送、回风管的穿墙处应设防火阀。

3.4.6 消防控制室内严禁穿过与消防设施无关的电气线路及管路。

3.4.7 消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。

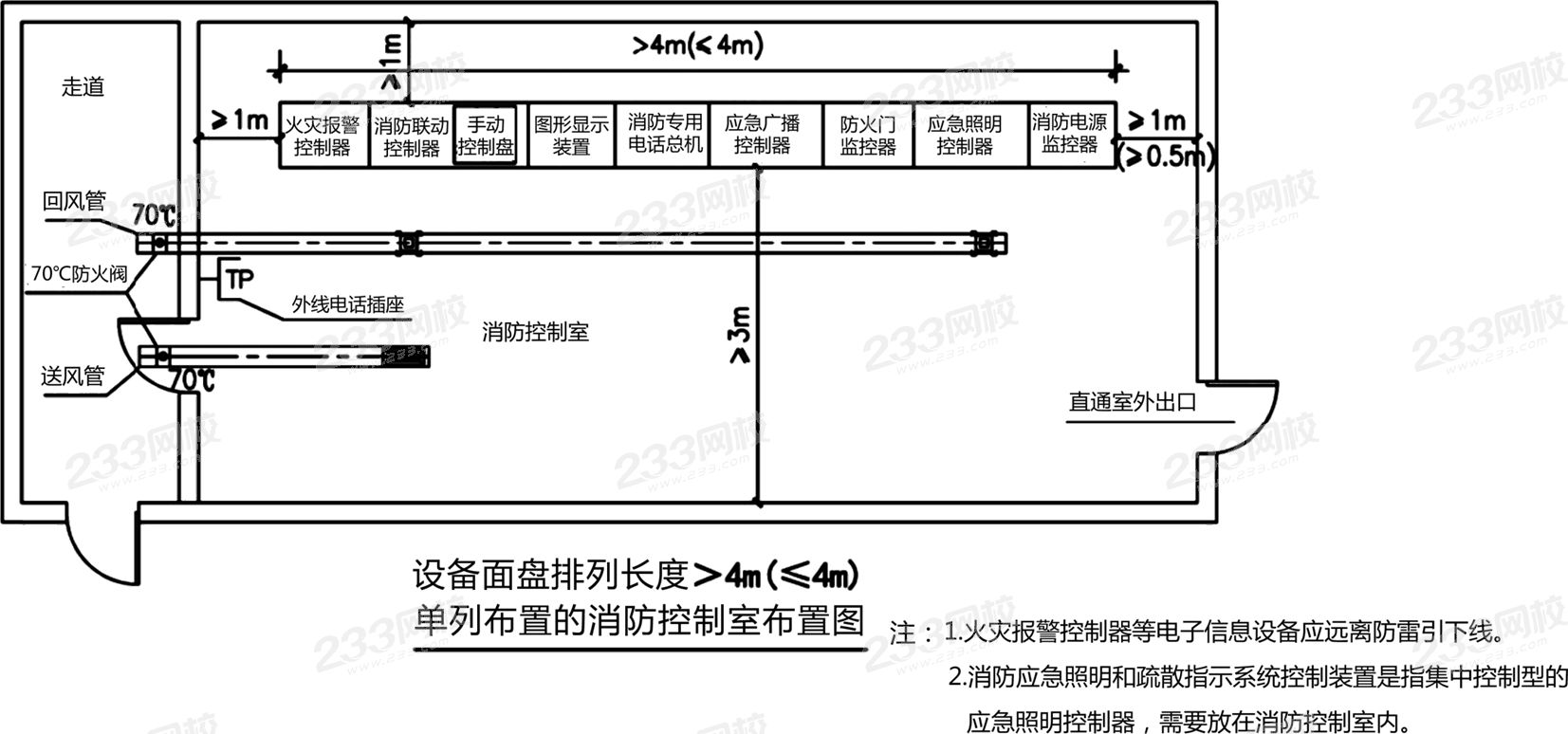

3.4.8 消防控制室内设备的布置应符合下列规定:

1 设备面盘前的操作距离,单列布置时不应小于 1.5m;双列布置时不应小于 2m

2 在值班人员经常工作的一面,设备面盘至墙的距离不应小于 3m

3 设备面盘后的维修距离不宜小于 1m

4 设备面盘的排列长度大于 4m 时,其两端应设置宽度不小于 1m 的通道。

5 与建筑其他弱电系统合用的消防控制室内,消防设备应集中设置,并应与其他设备间有明显间隔。

例:根据《火灾自动报警系统设计规范》GB50116—2013的规定,消防控制室内的设置面盘至墙的距离不应小于(  )m. (2015真题)
A.1.5

B.3

C.2

D.2.5

233网校答案:B

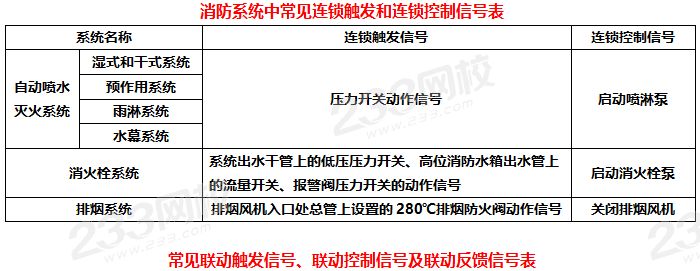

4 消防联动控制设计

4.1 一般规定

4.1.1 消防联动控制器应能按设定的控制逻辑向各相关的受控设备发出联动控制信号,并接受相关设备的联动反馈信号。

4.1.2 消防联动控制器的电压控制输出应采用直流24V ,其电源容量应满足受控消防设备同时启动且维持工作的控制容量要求。

4.1.4 消防水泵、防烟和排烟风机的控制设备,除应采用联动控制方式外,还应在消防控制室设置手动直接控制装置。

4.1.5 启动电流较大的消防设备宜分时启动。

条文说明:消防设备启功的过电流将导致消防供电线路和消防电源的过负荷,也就不能保证消防设备的正常工作。因此,应根据消防设备的启动电流参数,结合设计的消防供电线路负荷或消防电源的额定容量,分时启动电流较大的消防设备。

4.1.6 需要火灾自动报警系统联动控制的消防设备,其联动触发信号应采用两个独立的报警触发装置报警信号的“与”逻辑组合。

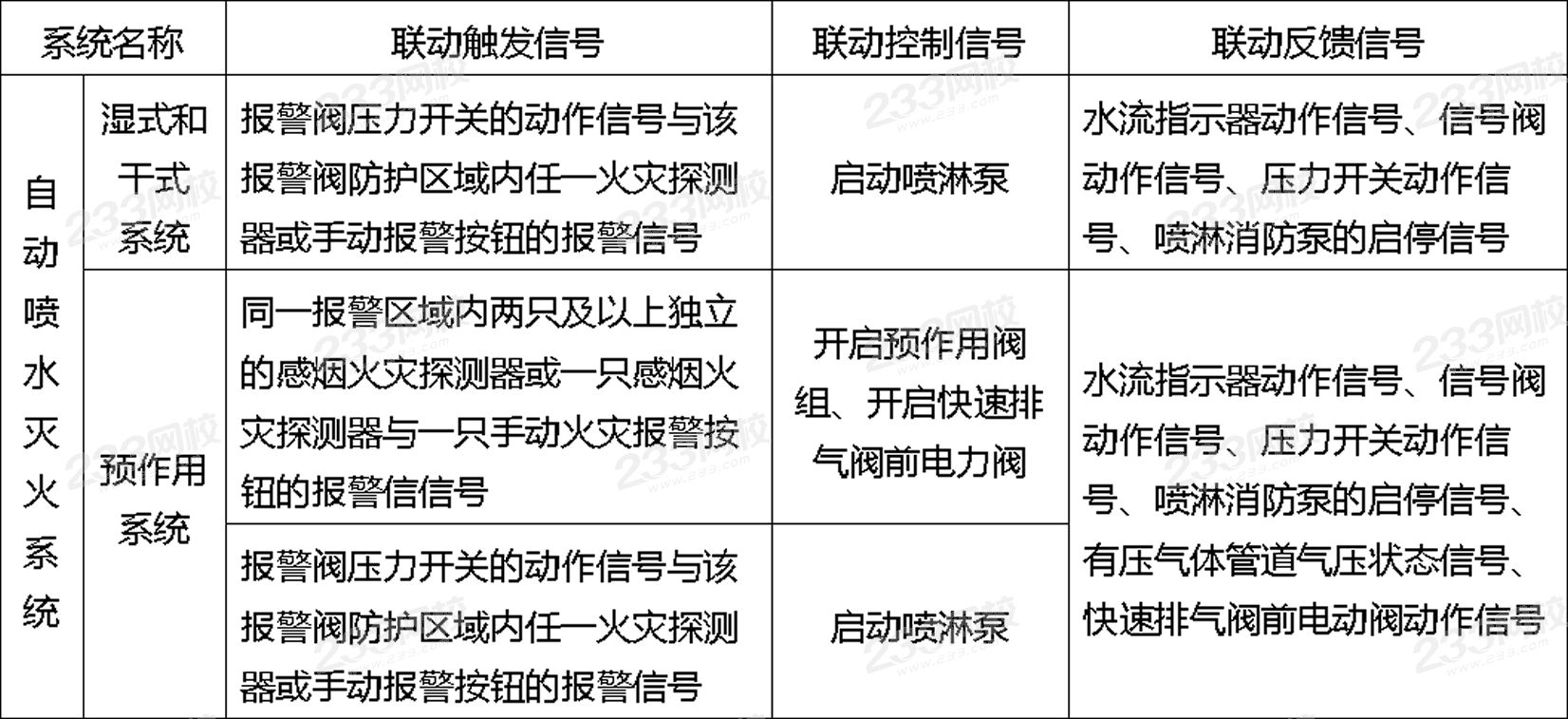

4.2 自动喷水灭火系统的联动控制设计

4.2.1 湿式系统和干式系统的联动控制设计,应符合下列规定:

1 联动控制方式,应由湿式报警阀压力开关的动作信号作为触发信号,直接控制启动喷淋消防泵,联动控制不应受消防联动控制器处于自动或手动状态影响。

2 手动控制方式,应将喷淋消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止。

3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。

4.2.2 预作用系统的联动控制设计,应符合下列规定:

1 联动控制方式,应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只自动火灾报警按钮的报警信号,作为预作用阀组开启的联动触发信号。由消防联动控制器控制预作用阀组的开启,使系统转变为湿式系统;当系统设有快速排气装置时,应联动控制排气阀前的电动阀的开启。湿式系统的联动控制设计应符合本规范第 4.2.1 条的规定。

2 手动控制方式,应将喷淋消防泵控制箱(柜)的启动和停止按钮、预作用阀组和快速排气阀入口前的电动阀的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,直接手动控制喷淋消防泵的启动、停止及预作用阀组和电动阀的开启。

3 水流指示器、信号阀、压力开关、喷淋消防泵的启动和停止的动作信号,有压气体管道气压状态信号和快速排气阀入口前电动阀的动作信号应反馈至消防联动控制器。

4.2.3 雨淋系统的联动控制设计,应符合下列规定:

1 联动控制方式,应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号,作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。

2 手动控制方式,应将雨淋消防泵控制箱(柜)的启动和停止按钮、雨淋阀组的启动和停止按钮,用专用线路直接连接至设置在消防控制室内的消防联动控制器的自动控制盘,直接手动控制雨淋消防泵的启动、停止及雨淋阀组的开启。

3 水流指示器,压力开关,雨淋阀组、雨淋消防泵的启动和停止的动作信号应反馈至消防联动控制器。

4.2.4 自动控制的水幕系统的联动控制设计,应符合下列规定:

1 联动控制方式,当自动控制的水幕系统用于防火卷帘的保护时,应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。

 仅用水幕系统作为防火分隔时,应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号,并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。

2 手动控制方式,应将水幕系统相关控制阀组和消防泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消防泵的启动、停止及水幕系统相关控制阀组的开启。

3 压力开关、水幕系统相关控制阀组和消防泵的启动、停止的动作信号,应反馈至消防联动控制器。

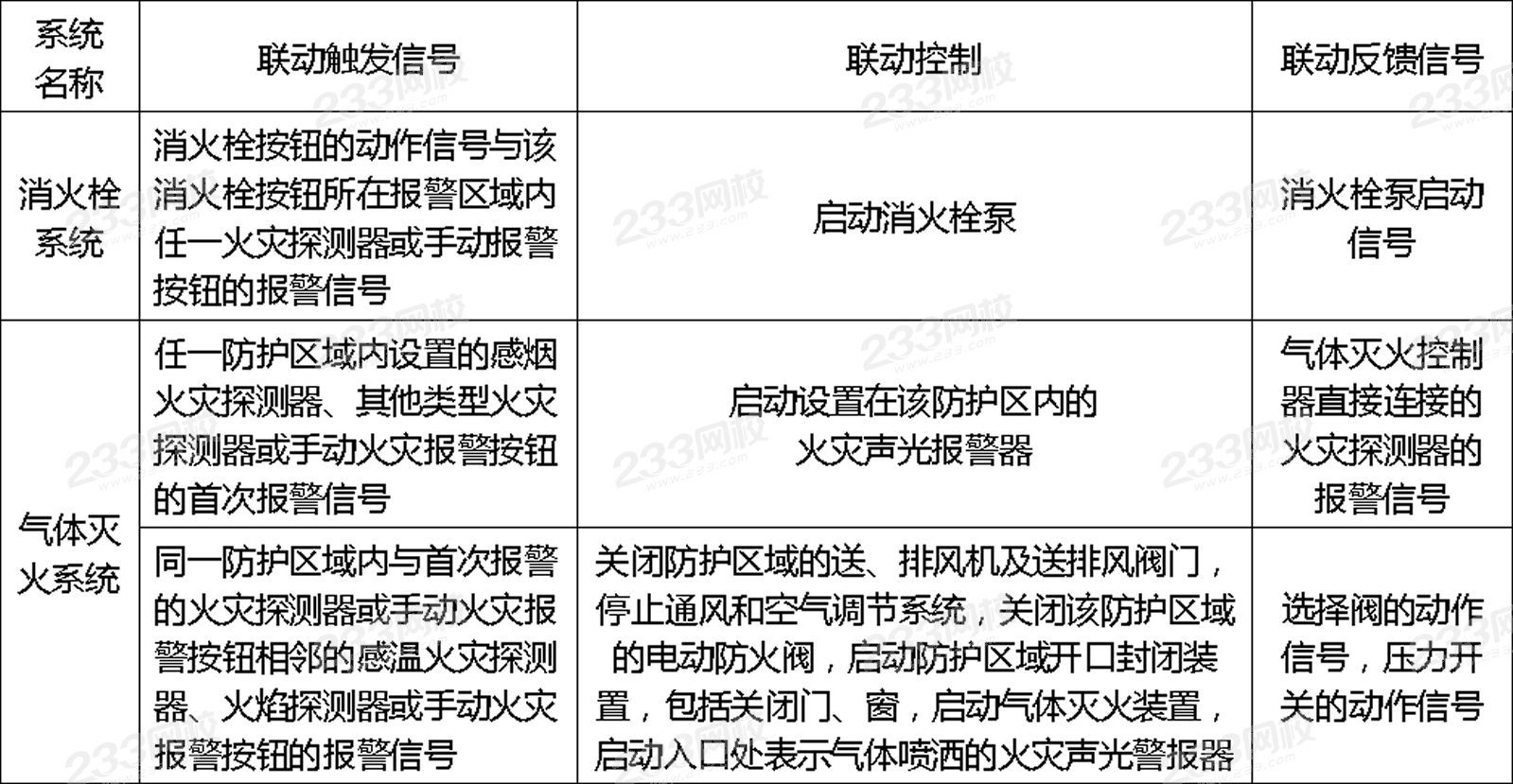

4.3 消火栓系统的联动控制设计

4.3.1 联动控制方式,应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号,直接控制启动消火栓泵,联动控制不应受消防联动控制器处于自动或自动状态影响。

当设置消火栓按钮时,消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号,由消防联动控制器联动控制消火栓泵的启动。

条文说明:当建筑物内设有火灾自动报警系统时, 消火栓按钮的动作信号作为火灾报警系统和消火栓系统的联动触发信号,由消防联动拉制器联动控制消防泵启动,消防泵的动作信号作为系统的联动反馈信号应反馈至消防控制室,并在消防联动控制器上显示。消火栓按钮经联动控制器启动消防泵的优点是减少布线量和线缆使用量,提高整个消火栓系统的可靠性。消火栓按钮与手动火灾报警按钮的使用目的不间,不能互相替代。稳高压系统中,虽然不需要消火栓按钮启动消防泵,但消火栓按钮给出的使用消火栓位置的报警信息是十分必要的,因此稳高压系统中,消火栓按钮也是不能省略的。

当建筑物内无火灾自动报警系统时,消火栓按钮用导线直接引至消防泵控制箱(柜),启动消防泵。

4.3.2 手动控制方式,应将消火栓泵控制箱(柜)的启动、停止按钮用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制消火栓泵的启动、停止。

4.3.3 消火栓泵的动作信号应反馈至消防联动控制器。

4.4 气体灭火系统、泡沫灭火系统的联动控制设计

4.4.1 气体灭火系统、泡沫灭火系统应分别出专用的气体灭火控制器、泡沫灭火控制器控制。

4.4.2 气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时,气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定:

1 应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号,作为系统的联动触发信号,探测器的组合宜采用感烟火灾探测器和感温火灾探测器,各类探测器应按本规范第 6.2 节的规定分别计算保护面积。

2 气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后,应启动设置在该防护区内的火灾声光警报器,且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号;在接收到第二个联动触发信号后,应发出联动控制信号,且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号。

3 联动控制信号应包括下列内容:

1)关闭防护区域的送(排)风机及送(排)风阀门:

2)停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀;

3)联动控制防护区域开口封闭装置的启动,包括关闭防护区域的门、窗;

4)启动气体灭火装置、泡沫灭火装置,气体灭火控制器、泡沫灭火控制器,可设定不大于 30s 的延迟喷射时间。

4 平时无人工作的防护区,可设置为无延迟的喷射,应在接收到满足联动逻辑关系的首个联动触发信号后按本条第 3 款规定执行除启动气体灭火装置、泡沫灭火装置外的联动控制;在接收到第二个联动触发信号后,应启动气体灭火装置、泡沫灭火装置。

5 气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器,指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别。启动气体灭火装置、泡沫灭火装置的同时,应启动设置在防护区入口处表示气体喷洒的火灾声光警报器;组合分配系统应首先开启相应防护区域的选择阀,然后启动气体灭火装置、泡沫灭火装置。

4.4.3 气体灭火控制器、泡沫灭火控制器不直接连接火灾探测器时,气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定:

1 气体灭火系统、泡沫灭火系统的联动触发信号应由火灾报警控制器或消防联动控制器发出。

2 气体灭火系统、泡沫灭火系统的联动触发信号和联动控制均应符合本规范第 4.4.2 条的规定。

4.4.4 气体灭火系统、泡沫灭火系统的手动控制方式应符合下列规定:
1 在防护区疏散出口的门外应设置气体灭火装置、泡沫灭火装置的手动启动和停止按钮,手动启动按钮按下时,气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.4.2 条第 3 款和第 5 款规定的联动操作;手动停止按钮按下时,气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

2 气体灭火控制器、泡沫灭火控制器上应设置对应于不间防护区的手动启动和停止按钮,手动启动按钮按下时,气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.1.2 条第 3 款和第 5 款规定的联动操作;手动停止按钮按下时,气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

4.4.5 气体灭火装置、泡沫灭火装置启动及喷放各阶段的联动控制及系统的反馈信号,应反馈至消防联动控制器。系统的联动反馈信号应包括下列内容:

1 气体灭火控制器、泡沫灭火控制器直接连接的火灾探测器的报警信号。

2 选择阀的功作信号。

3 压力开关的动作信号。

4.4.6 在防护区域内设有手动与自动控制转换装置的系统,其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示,该状态信号应反馈至消防联动控制器。

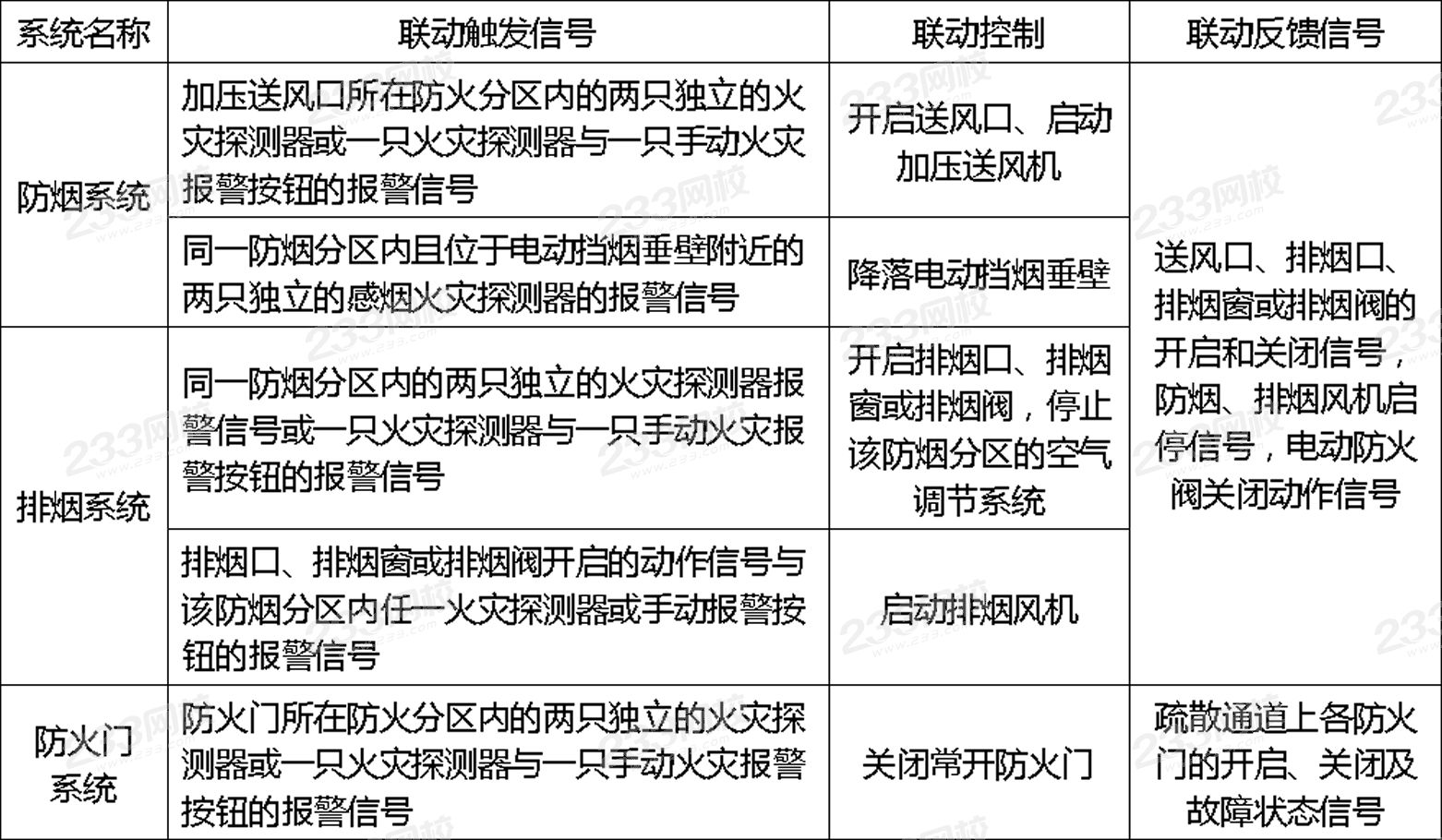

4.5 防烟排烟系统的联动控制设计

4.5.1 防烟系统的联动控制方式应符合下列规定:

1 应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为送风门开启和加压送风机启动的联动触发信号,并应由消防联动控制器联动控制相关层前室等需要加压送风场所的加压送风口开启和加压送风机启动。

2 应由同一防烟分区内且位于电动挡烟垂壁附近的两只独立的感烟火灾探测器的报警信号,作为电动挡烟垂壁降落的联动触发信号,并应由消防联动控制器联动控制电动措烟垂壁的降落。

条文说明:加压送风口的联动控制在本规范修订之前,并没有明确防火分区内哪个部位的感烟火灾探测器动作联动加压送风口的开启,大多数采用靠近疏散楼梯间的感烟火灾探测器的动作信号联动送风口。而本次修订明确规定,送风口所在防火分区内设置的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮报警信号的“与”逻辑联动送风口开启并启动加压送风机。通常加压风机的吸气口设有电动风阀,此阀与加压风机联动,加压风机启动,电动风阀开启;加压风机停止,电动风阀关闭。

4.5.2 排烟系统的联动控制方式应符合下列规定:

1 应由同一防烟分区内的两只独立的火灾探测器的报警信号,作为排烟口、排烟窗或排烟阀开启的联动触发信号,并应由消防联动控制器联动控制排烟口、排烟窗或排烟阀的开启,同时停止该防烟分区的空气调节系统。

2 应由排烟口、排烟窗或排烟阀开启的动作信号,作为排烟风机启动的联动触发信号,并应由消防联动控制器联动控制排烟风机的启动。

4.5.3 防烟系统、排烟系统的手动控制方式,应能在消防控制室内的消防联动拉制器上手动控制送风口、电动挡烟垂壁、排烟口、排烟窗、排烟阀的开启或关闭及防烟风机、排烟风机等设备的启动或停止,防烟、排烟风机的启动、停止按钮应采用专用线路直接连接至设置在消防控制室内的消防联动控制器的手动控制盘,并应直接手动控制防烟、排烟风机的启动、停止。

4.5.4 送风口、排烟口、排烟窗或排烟阀开启和关阔的动作信号,防烟、排烟风机启动和停止及电动防火阀关闭的动作信号,均应反馈至消防联动控制器。

4.5.5 排烟风机入口处的总管上设置的280℃排烟防火阀在关闭后应直接联动控制风机停止,排烟防火阀及风机的动作信号应反馈至消防联动控制器。

4.6 防火门及防火卷帘系统的联动控制设计

4.6.1 防火门系统的联动控制设计,应符合下列规定:

1 应由常开防火门所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号,作为常开防火门关闭的联动触发信号,联动触发信号应由火灾报警控制器或消防联动控制器发出,并应由消防联动控制器或防火门监控器联动控制防火门关闭。

2 疏散通道上各防火门的开启、关闭及故障状态信号应反馈至防火门监控器。

4.6.2 防火卷帘的升降应由防火卷帘控制器控制。

4.6.3 疏散通道上设置的防火卷帘的联动控制设计,应符合下列规定:

1 联动控制方式,防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面 1.8m 处:任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面;在卷帘的任一侧距卷帘纵深 0.5m~5m 内应设置不少于 2 只专门用于联动防火卷帘的感温火灾探测器。

2 手动控制方式,应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。

条文说明: 联动触发信号可以出火灾报警控制器连接的火灾探测器的报警信号组成,也可以由防火卷帘控制器直接连接的火灾探测器的报警信号组成。防火卷帘控制器直接连接火灾探测器时,防火卷帘可由防火卷帘控制器按本条规定的控制逻辑和时序联动控制防火卷帘的下降。防火卷帘控制器不直接连接火灾探测器时,应由消防联动控制器按本条规定的控制逻辑和时序向防火卷帘控制器发出联动控制信号,由防火卷帘控制器控制防火卷帘的下降。

4.6.4 非疏散通道上设置的防火卷帘的联动控制设计,应符合下列规定:

1 联动控制方式,应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号,作为防火卷帘下降的联动触发信号,并应联动控制防火卷帘直接下降到楼板面。

2 手动控制方式,应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降,并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。

4.6.5 防火卷帘下降至距楼板面 1.8m 处、下降到楼板面的动作信号和防火卷帘控制器直接连接的感烟、感温火灾探测器的报警信号,应反馈至消防联动控制器。

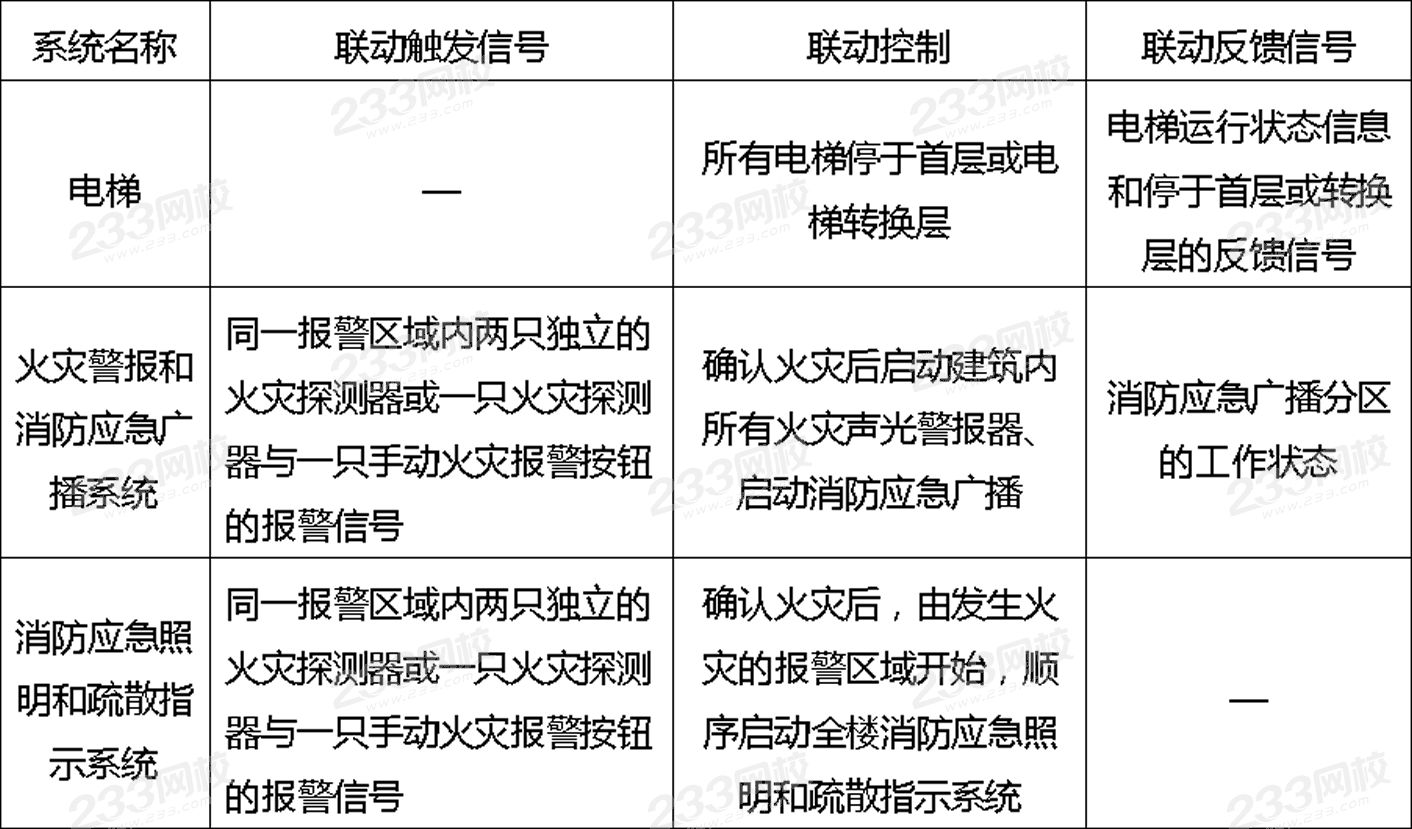

4.7 电梯的联动控制设计

4.7.1 消防联动控制器应具有发出联动控制信号强制所有电梯停于首层或电梯转换层的功能。

条文说明:本规范要求消防联动控制器也具有发出联动控制信号强制所有电梯于首层或电梯转换层的功能,但并不是一发生火灾就使所有的电梯均回到首层或转换层,设计人员应按据建筑特点,先使发生火灾及相关危险部位的电梯回到首层或转换层,在没有危险部位的电梯,应先保持使用。为防止电梯供电电源被火烧断,电梯宜增加 EPS 备用电源。

4.7.2 电梯运行状态信息和停于首层或转换层的反馈信号,应传送给消防控制室显示,轿厢内应设置能直接与消防控制室通话的专用电话。

4.8 火灾警报和消防应急广播系统的联动控制设计

4.8.1 火灾自动报警系统应设置火灾声光警报器,并应在确认火灾后启动建筑内的所有火灾声光警报器。

4.8.2 未设置消防联动控制器的火灾自动报警系统,火灾声光警报器院由火灾报警控制器控制;设置消防联动控制器的火灾自动报警系统,火灾声光警报器应由火灾报警控制器或消防联动控制器控制。

4.8.3 公共场所宜设置具有同一种火灾变调声的火灾声警报器;具有多个报警区域的保护对象,宜选用带有语音提示的火灾声警报器;学校、工厂等各类日常使用电铃的场所,不应使用警铃作为火灾声警报器。
4.8.4 火灾声警报器设置带有语音提示功能时,应同时设置语音同步器。

4.8.5 同一建筑内设置多个火灾声警报器时,火灾自动报警系统应能同时启动和停止所有火灾声警报器工作。

4.8.6 火灾声警报器单次发出火灾警报时间宜为 8s~20s ,同时设有消防应急广播时,火灾声警报应与消防应急广播交替循环播放。

4.8.7 集中报警系统和控制中心报警系统应设置消防应急广播。

4.8.8 消防应急广播系统的联动控制信号应由消防联动控制器发出。当确认火灾后,应同时向全楼进行广播。

4.8.9 消防应急广播的单次语音播放时间宜为 10s~30s,应与火灾声警报器分时交替工作,可采取1次火灾声警报器播放1次或2次消防应急广播播放的交替工作方式循环播放。

4.8.10 在消防控制室应能手动或按预设控制逻辑联动控制选择广播分区、启动或停止应急广播系统,并应能监听消防应急广播。在通过传声器进行应急广播时,应自动对广播内容进行录音。

4.8.11 消防控制室内应能显示消防应急广播的广播分区的工作状态。

4.8.12 消防应急广播与普通广播或背景音乐广播台用时,应具有强制切入消防应急广播的功能。

4.9 消防应急照明和疏散指示系统的联动控制设计

4.9.1 消防应急照明和疏散指玩系统的联动控制设计,应符合下列规定:

1 集中控制型消防应急照明和疏散指示系统,应由火灾报警控制器或消防联动控制器启动应急照明控制器实现。

2 集中电源非集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动应急照明集中电源和应急照明分配电装置实现。

3 自带电源集中控制型消防应急照明和疏散指示系统,应由消防联动控制器联动消防应急照明配电箱实现。

4.9.2 当确认火灾后,由发生火灾的报警区域开始,顺序启动全楼疏散通道的消防应急照明和疏散指示系统,系统全部投入应急状态的启动时间不应大于 5s 。

4.10 相关联动控制设计

4.10.1 消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能,当需要切断正常照明时,宜在自动喷淋系统、消火栓系统动作前切断。

条文说明:关于火灾确后,火灾自动报警系统应能切断火灾区域及相关区域的非消防电源,在国内是极具争议的问题,各种情况都有,比较复杂,各地区、各设计院的设计差异也很大,理论上 讲,只要能确认不是供电线路发生的火灾,都可以先不切断电源,尤其是正常照明电源,如果发生火灾时正常照明正处于点亮状态,则应予以保持,因为正常照明的照度较高,有利于人员的疏散。正照明、生活水泵供电等非消防电源只要在水系统动作前切断,就不会引起触电事故及二次灾害;其他在发生火灾时没必要继续工作的电源,或切断后也不会带来损失的非消防电源,可以在确认火灾后立即切断。本规范列出了火灾时,应切断的非消防电源用电设备和不应切断的非消防电源用电设备如下,设计人员可参照执行。

(1)火灾时可立即切断的非消防电源有:普通动力负荷、自动扶梯、排污泵、空调用电、康乐设施、厨房设施等。

(2)火灾时不应立即切掉的非消防电源有:正常照明、生活给水泵、安全防范系统设施、地下室排水泵、客梯和 Ⅰ~Ⅲ  类汽车库作为车辆疏散口的提升机。

4.10.2 消防联动控制器应具有自动打开涉及疏散的电动栅杆等的功能,宜开启相关区域安全技术防范系统的摄像机监视火灾现场。

4.10.3 消防联动控制器应具有打开疏散通道上由门禁系统控制的门和庭院电动大门的功能,并应具有打开停车场出入口挡杆的功能。

例:某建筑设有火灾自动报警系统和湿式自动喷水灭火系统,使消防泵控制柜处于自动状态,检测消防泵联动控制功能,能启动消防泵的操作有(  )。 (2015真题)

A.使消防联动控制器处于自动状态,断开压力开关与消防泵控制柜的控制连接线,在没有任何火灾报警信号的情况下,打开末端试水装置,压力开关动作

B.使消防联动控制器处于手动状态,打开末端试水装置,压力开关动作

C.使消防联动控制器处于手动状态,断开压力开关与消防泵控制柜的控制连接线,使末端试水装置所在防火分区内的一只感烟火灾探测器报警,打开末端试水装置,压力开关动作

D.使消防联动控制器处于自动状态,打开末端试水装置,压力开关动作

E.使消防联动控制器处于自动状态,断开压力开关与消防泵控制柜的控制连接线,打开末端试水装置,压力开关动作,在消防联动控制器上手动操作启动消防泵

233网校答案:BDE

例:某一类高层办公楼的自备柴油发电机房,设置电动启动雨淋阀组的水喷雾灭火系统保护。当该系统的火灾探测装置动作后,打开雨淋报警阀组,压力开关动作,联锁启动消防水泵,水雾喷头喷水灭火。该系统采用的火灾探测装置应是(  )。(2015真题)

A.气动传动管探测装置

B.液动传动管探测装置

C.感烟感温火灾探测装置

D.闭式喷头驱动传动管探测装置

233网校答案:C

例:在某商业建筑内的疏散走道上设置的防火卷帘,其联动控制程序应是(  )。(2015真题)

A.专门用于联动防火卷帘的感烟火灾探测器动作后,防火卷帘下降至距楼板面1.8m处;专门用于联动防火卷帘的感温火灾探测器动作后,防火卷帘下降到楼板面

B.专门用于联动防火卷帘的感温火灾探测器动作后,防火卷帘下降至距楼板面1.8m处,专门用于联动防火卷帘的感烟火灾探测器动作后,防火卷帘下降到楼板面

C.专门用于联动防火卷帘的感烟火灾探测器动作后,防火卷帘下降至距楼板面1.5m处,专门用于联动防火卷帘的感温火灾探测器动作后,防火卷帘下降到楼板面

D.专门用于联动防火卷帘的感温火灾探测器动作后,防火卷帘下降至距楼板面1.5m处;专门用于联动防火卷帘的感温火灾探测器动作后,防火卷帘下降到楼板面

233网校答案:A

17.某消防技术服务机构对已完工的防烟排烟系统进行检测,下列做法中,错误的是(  ) 。(2015真题)

A.采用发烟器分别对消防电梯前室及附近的两只感烟探测器进行模拟火灾试验,待相应的正压送风机启动后,使用风速仪对消防电梯前室设置的送风口处的风速进行测量,获得测量结果并观察消防联动控制器是否接收到相应正压送风机的动作信号

B.对二层商场电动挡烟垂壁附近的一只感烟探测器进行发烟试验,观察电动挡烟垂壁的自动降落情况

C.手动打开设在地下车库的排烟阀,待相应的排烟风机启动后,使用风速仪对排烟口处的风速进行测量,获得测量结果并观察消防联动控制器是否接收到相应排烟阀,排烟风机的动作信号

D.启动地下车库的排烟系统,手动关闭排烟风机入口处总管上设置的排烟防火阀,观察排烟风机的运行的状态及消防联动控制器接收到相应排烟防火阀、排烟风机动作信号的有关情况

233网校答案:B

例:某单层洁净厂房,设有中央空调系统,用防火墙划分为两个防火分区,有一条输送带贯通两个防火分区,在输送带穿过防火墙处的洞口设有专用防火闸门,厂房内设置IG541组合分配灭火系统保护。下列关于该气体灭火系统启动联动控制的说法中,正确的有(  )。(2015真题)

A.应联动关闭输送带穿过防火墙处的专用防火闸门

B.应联动关闭中央空调系统

C.应由一个火灾探测器动作启动系统

D.应联动打开气体灭火系统的选择阀

E.应联动打开空调系统穿越防火墙处的防火阀

233网校答案:ABD

例:某办公建筑设有火灾自动报警系统、自动喷水灭火系统和防排烟系统。建筑内下列消防系统中,启动联动控制不应受消防联动控制器处于自动或手动状态影响的有(  )。(2015真题)

A.预作用式自动喷水灭火系统

B.湿式自动喷水灭火系统

C.干式自动喷水灭火系统

D.湿式室内消火栓系统

E.防排烟系统

233网校答案:BCD
