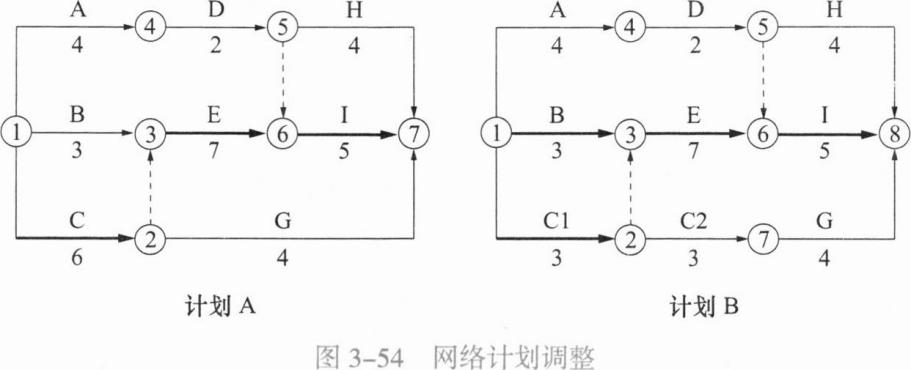

双代号网络计划的计算

工程网络计划编制程序

知识点1:双代号网络计划基本概念
1.初识双代号

2.箭线(工作)
(1)一项工作用唯一一 条箭线和箭尾、 箭头两个节点中的号码来表示(故称双代号网络) ;
(2)节点必须编号，编号严禁重复，箭头节点编号一定大于箭尾节点编号。
(3)任意一条实篚线都要占用时间、消耗资源;

(4)虚工作(现实不存在)
①虚工作既不消耗时间，也丕消耗资源
②主要用来表示相邻两项工作之间的逻辑关系
③时间参数的计算与实工作完全一样， 只不过其持续时间为0

3 节点

（1）节点分为：起点节点、终点节点、中间节点

（2）节点的编号顺序应从小到大，可不连续，但不允许重复

4.紧前工作、紧后工作
(1)紧前工作:紧排在该工作之前。
(2)紧后工作:紧排在该工作之后。

5.线路
(1)关键路线(一条或几条线路的总时间最长) ;
(2)非关键线路。

知识点2：双代号网络图绘图规则
(1)必须正确表达已正确的逻辑关系(现实逻辑+图逻辑。先后顺度，例如:先砌墙，再抹灰。)
A工作做完后，B工作开始

A工作做完后，B. C两个工作开始

B、C两个工作做完后，工作开始

(2)双代号网络图中，严禁出现循环线路。
不出现指向左方的水平箭线或者箭头偏向左方的箭线。

(3)严禁出现带双向箭头或无箭头的连线。

(4)严禁出现没有箭尾节点的箭线和没有箭头节点的箭线

(5)严禁在箭线上引入或引出箭线

(6)共用母线:当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，可采用母线法绘制。

(7)绘制网络图时，箭线不宜交叉;当交叉不可避兔时，可用过桥法或指向法。

(8)图中只有一个起始节点，只有一个终点节点。
节点编号由少到大，可以不连续，但不能重复。

(9)不允许出现编号相同的节点或工作。

时间参数的概念及其符号

1．工作持续时间 (Di-j)

2．工期 (T)

(1) 计算工期 (Tc) ：根据网络图计算出来的工期。

(2) 要求工期 (Tr) ，任务委托人所要求的工期。

(3) 计划工期 (Tp) ，根据要求工期和计算工期所确定的作为实施目标的工期。

当规定了要求工期Tr时， Tp≦Tr

当没有规定要求工期Tr时， Tp= Tc

4.工作的6个时间参数

(1) 最早开始时间 (ES) ，有可能开始的最早时刻。

(2) 最早完成时间 (EF) ，有可能完成的最早时刻。

(3) 最迟开始时间 (LS) ，在不影响整个任务前提下，必须开始的最迟时刻。

(4) 最迟完成时间 (LF) ，在不影响整个任务前提下，必须完成的最迟时刻。

(5) 总时差 (TF) ，在不影响总工期的前提下，该工作可以利用的机动时间。

(6) 自由时差 (FF) ，在不影响其紧后工作最早开始的前提下，该工作可以利用的机动时间

时间参数计算方法:

“六时标注法”

“二时标注法”

工程网络计划编制程序

知识点2：双代号网络图绘图规则
（1）必须正确表达已正确的逻辑关系(现实逻辑+画图逻辑。先后顺序，例如：先砌墙，再抹灰。)1）A工作做完后，B工作开始
2）A工作做完后，B、C两个工作开始
3）B、C两个工作做完后，D工作开始
（2）双代号网络图中，严禁出现循环线路。
不出现指向左方的水平箭线或者头偏向左方的箭线。
（3）严禁出现带双向箭头或无箭头的连线。
（4）严禁出现没有箭尾节点的箭线和没有箭头节点的箭线
（5）严禁在箭线上引入或引出箭线
（6）共用母线:当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，可采用母线法绘制。
（7）绘制网络图时，箭线不宜交叉;当交叉不可避免时，可用过桥法或指向法。
（8）图中只有一个起始节点，只有一个终点节点。
节点编号由小到大，可以不连续，但不能重复。
（9）不允许出现编号相同的节点或工作。
（10）两个节点之间只能有一条箭线

单代号网络计划的计算

单代号网络计划时间参数

步骤1：顺加取大，算最早

步骤2：计算相邻两个工作之间的时间间隔

步骤3：计算总时差，逆向递推

步骤4：计算最迟时间

∵ 总时差 = 最迟开始 - 最早开始= 最迟完成 - 最早完成

∴ 最迟开始 = 最早开始 + 总时差最迟完成 = 最早完成 + 总时差

步骤4：计算最迟

步骤5：计算自由时差

步骤6：找出关键线路，逆向LAG=0

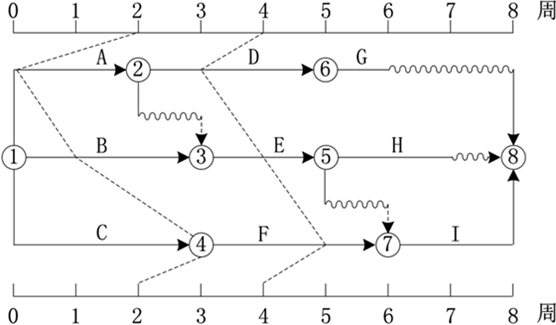

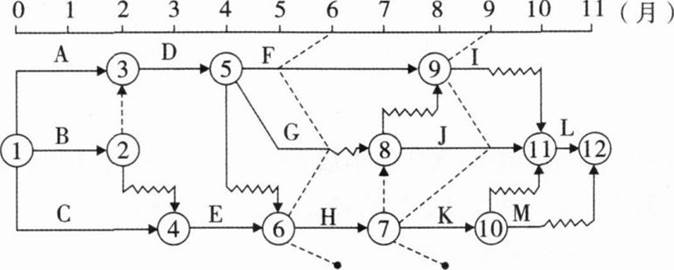

1．双代号时标网络计划是以时间坐标为尺度编制的网络计划。以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

2．双代号时标网络计划的特点

(1) 兼有网络计划与横道计划的优点，它能够清楚地表明计划的时间进程，使用方便；

(2) 能在图上直接显示出各项工作的开始与完成时间、工作的自由时差及关键线路；

4．双代号时标网络计划的一般规定

(1) 必须以水平时间坐标为尺度表示工作时间。

(2) 虚工作必须以垂直方向的虚箭线表示，有自由时差时加波形线表示。

(3) 工作箭线左端节点中心所对应的时标值为该工作的最早开始时间。工作箭线实线右端点所对应的时标值为该工作的最早完成时间。

1.开始到开始时距(STS) 的连接方法

2.开始到完成时距(STF) 的连接方法

3.完成到开始时距(FTS) 的连接方法

4.完成到完成时距(FTF) 的连接方法
